Blikvanger in Y-vorm

Variërende uitkragingen verstijfd met flexibele ondersteuningen

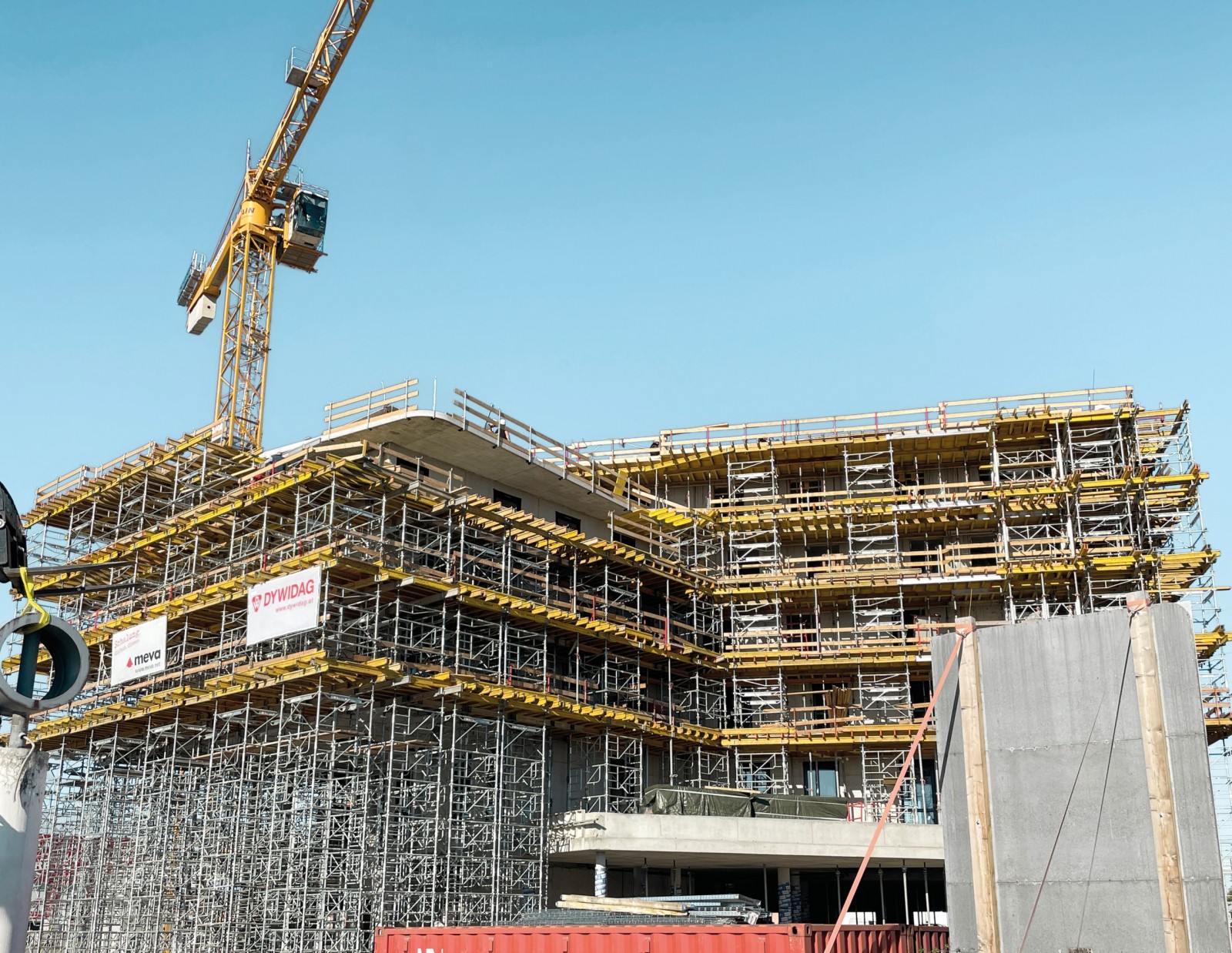

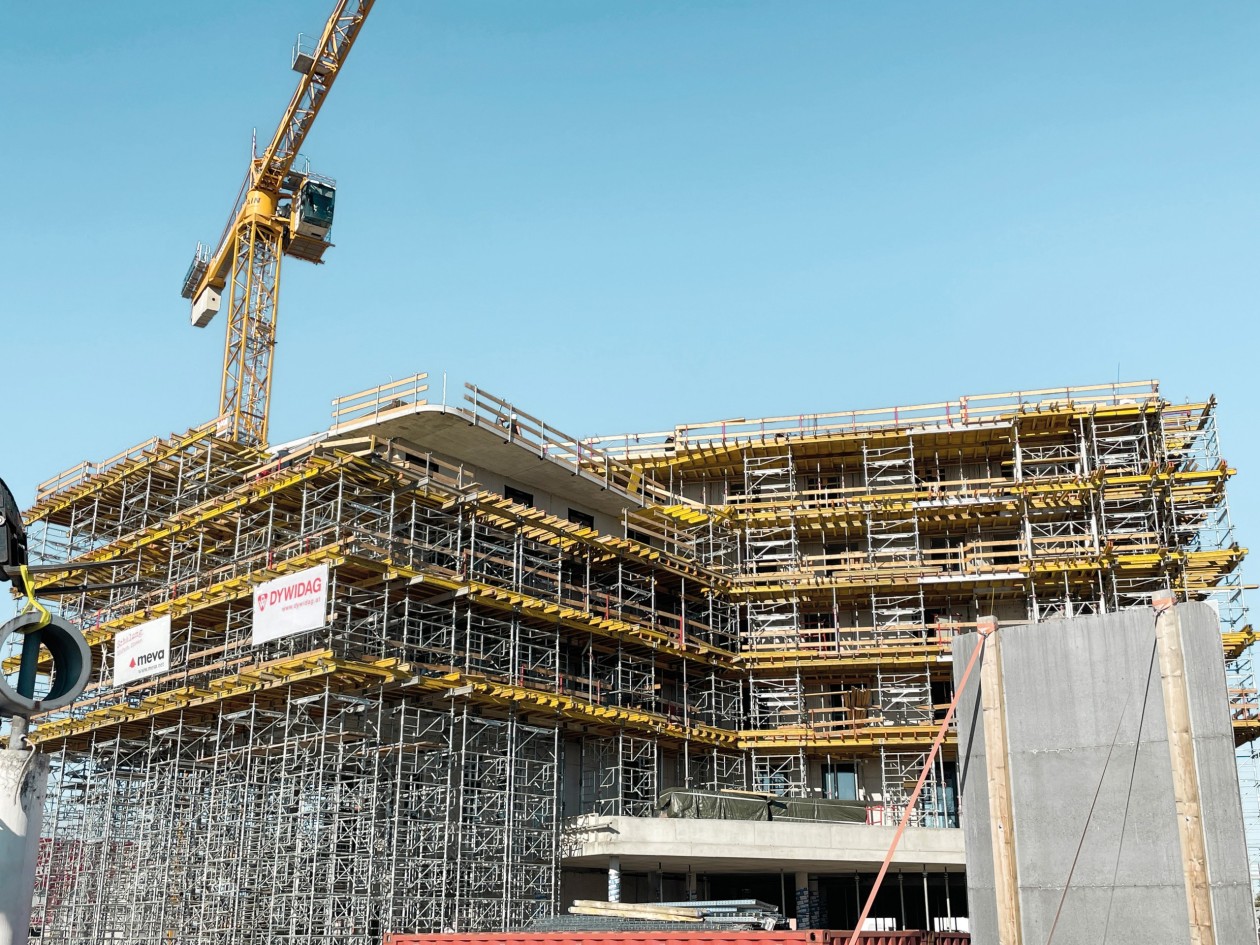

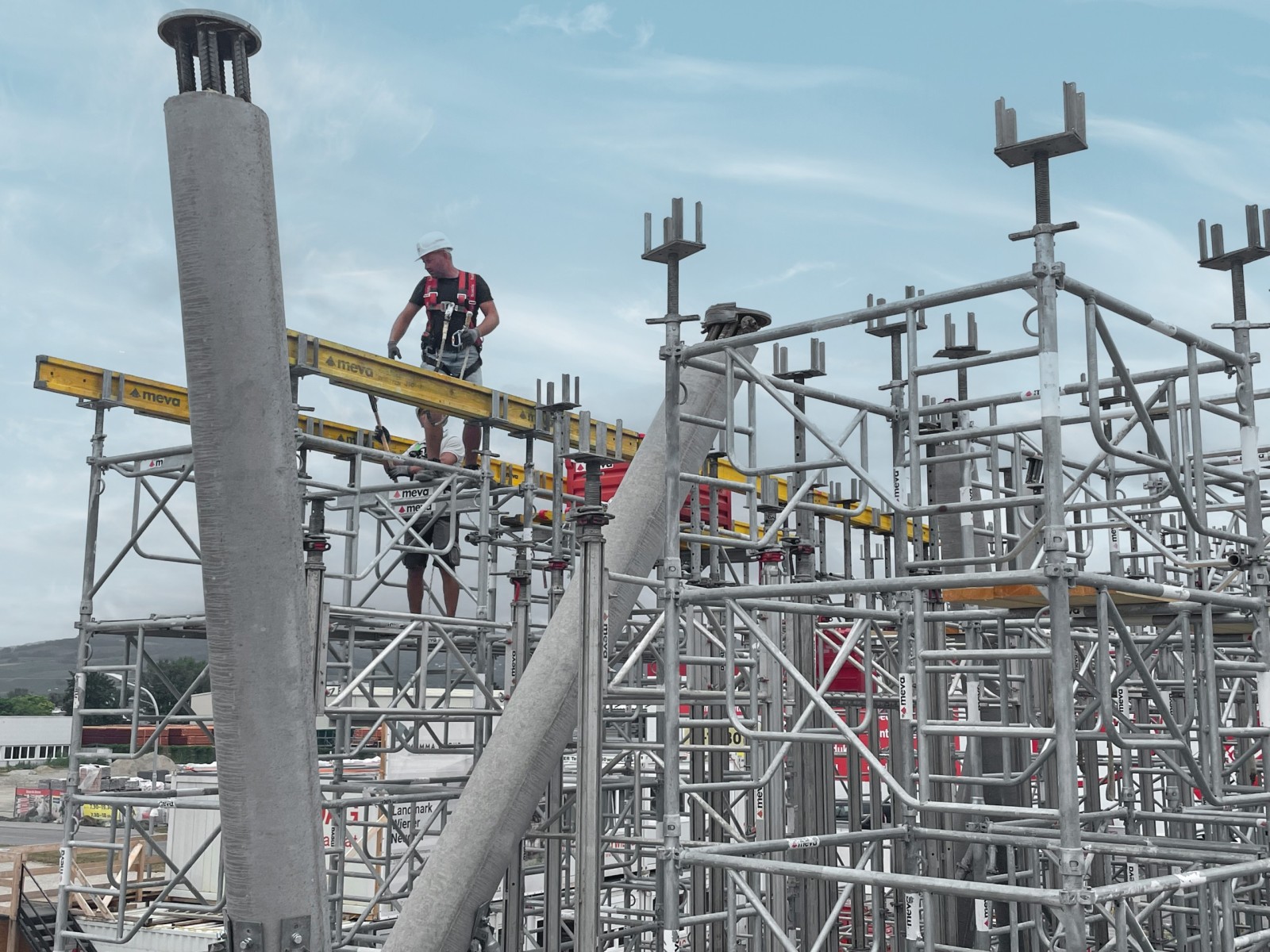

Het B&B Hotel Landmark in de gemeente Wiener Neudorf is een blikvanger. De indeling van het gebouw heeft een Y-vormig grondplan. De vloerplaten van de bovenverdiepingen kragen aan alle kanten in verschillende mate uit en de verdiepingen, die op elkaar gestapeld lijken te zijn, lijken letterlijk te zweven. Schuine ronde kolommen flankeren de ingang van het hotel.
Het complex bestaat uit zeven verdiepingen. De 3,40 m hoge parkeergarage in de kelder is gebouwd met massieve kolommen en dragers. De begane grond, 5,10 m hoog, omvat de foyer van het hotel en een gastronomisch gedeelte van 1.300 m². Hier werd de vloerbekisting MevaDec gemonteerd op het ondersteuningssysteem MT 60. Daarboven bevindt zich een verdieping van 3,80 m hoog met ontbijtruimte en terras. Deze drie onderste verdiepingen werden allemaal gebouwd met in situ beton, terwijl voor de vier bovenverdiepingen, elk 2,70 m hoog, een combinatie van in situ beton en spouwmuren werd gebruikt. Dankzij haar flexibiliteit is de conventionele vloerbekisting MevaFlex bijzonder geschikt voor wisselende en verschillende grondplannen. Ze werd bedekt met de geleverde elementvloeren. Behalve MT 60 werd als ondersteuning ook het compatibele MEVA MEP-systeem gebruikt. Dit zorgt niet voor een “stempelwoud”, maar kan met slechts een paar basisonderdelen en frames worden aangepast aan elke gebouwgeometrie en aan hoogten tot 21 m.

Slechts kleine aanpassingen nodig

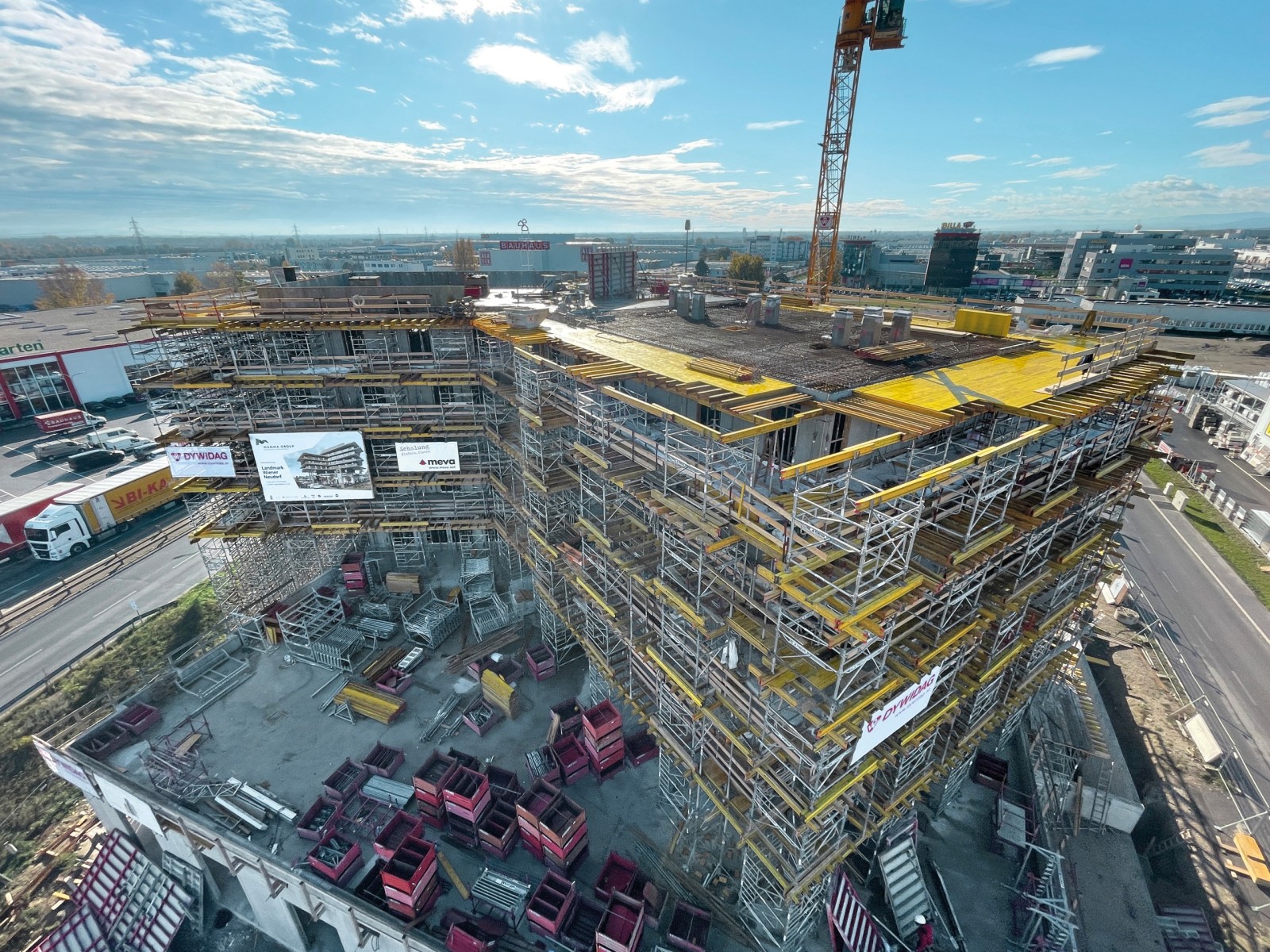

De compatibiliteit van de MEVA-ondersteuningssystemen MT 60 en MEP vereenvoudigt het werken bij complexe vereisten zoals verschillende vloerhoogten, grondplannen en gecombineerde bouwwijzen. Omdat de reeds voltooide afdaken de bovenbelasting van de afdaken die erboven moesten worden gebetonneerd niet alleen konden dragen, moesten alle niveaus volledig worden verstijfd. Door de verschillende uitkragingen was er om de paar meter een andere ondersteuningshoogte. Om de uitvoering toch efficiënt te laten verlopen, ontwierpen het DYWIDAG-team en MEVA samen een ondersteuningsmethode die slechts kleine aanpassingen vereiste, afhankelijk van de situatie. Dit bespaarde montagetijd.

Alle wanden van in situ beton werden bekist met het wandbekistingssysteem StarTec en met elementhoogten van 270 en 135 cm. De universele stalen bekisting met een volvlaks mogelijke betondrukopname van 60 kN/m² kan efficiënt worden gebruikt en gemakkelijk worden gehanteerd met slechts enkele verbindingsdelen.

In nauwe samenwerking het doel bereiken

DYWIDAG projectleider Jovica Mihajlovic was tevreden met het resultaat – en met de weg naar het doel.

“We waren in staat om complexe taken zoals de ondersteuning van de verschillend uitkragende afdaken op te lossen in nauwe samenwerking en wederzijds vertrouwen met MEVA. Dit was doorslaggevend voor de snelle, succesvolle uitvoering van alle veiligheidsgerelateerde taken. De eenvoudige hantering van de systemen droeg ook bij aan een snelle bouwvoortgang.”
DYWIDAG projectleider Jovica Mihajlovic

MEVA-systemen:

• Wandbekisting StarTec
• Vloerbekisting MevaDec
• Vloerbekisting MevaFlex
• MT 60 ondersteuningssysteem
• MEP ondersteuningssysteem
• Bouwstempels EuMax

Algemeen aannemersbedrijf:
DYWIDAG Dyckerhoff & Widmann Gesellschaft m.b.H., filiaal Wenen (A)

Opdrachtgever:
Mamma Group, Wenen (A)

Architect:
Zechner & Zechner ZT GmbH, Wenen (A)

Project:
B&B Hotel Landmark, Wiener Neudorf, Oostenrijk

Planning en begeleiding:
MEVA Schalungs-Systeme Gesellschaft m.b.H., Pfaffstätten (A)
MEVA Schalungs-Systeme GmbH, ­Haiterbach (D)
