Proceso constructivo flexible

El objetivo

Construcción segura y eficiente del edificio de oficinas más alto de Suiza

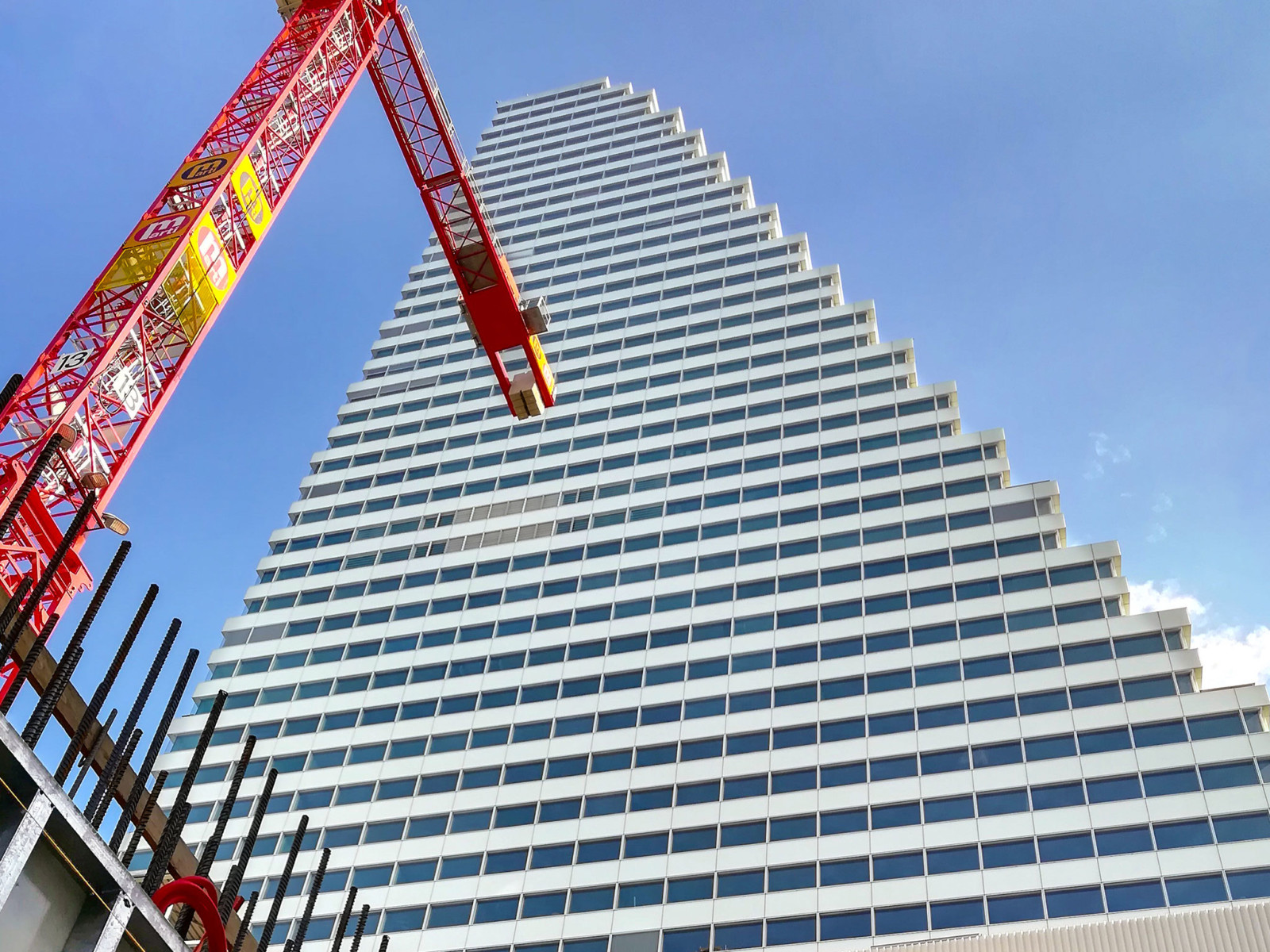

Con sus 205 m de altura y 50 plantas, la torre Roche Bau 2 constituye el edificio de oficinas más alto de Suiza. En lo que se refiere a la seguridad y la eficiencia, la contratista apostó por la buena experiencia obtenida durante la construcción de la torre ligeramente menos alta Roche Bau 1.

El proyecto

Generalidades:
El estrechamiento progresivo hacia arriba del edificio exigió una planificación adicional y esmerada del encofrado.

El desafío:
La forma del edificio se tradujo en una geometría compleja de los pozos centrales, exigiendo una preparación integral. Debido a la altura del edificio hubo que cumplirse asimismo exigencias técnicas de seguridad de amplio alcance. La ubicación central en una zona urbana supuso un desafío adicional, ya que el espacio en la obra era muy limitado.

La solución

1. Cooperación oportuna para soluciones eficientes

   En calidad de asociados de confianza, MEVA y Marti AG asumieron conjuntamente el proyecto. Gracias a la experiencia adquirida durante la construcción de la torre Roche Bau 1, los ingenieros de MEVA supieron lo que era esencial y suministraron conceptos inteligentes y una planificación detallada. La buena cooperación durante la etapa de la planificación permitió identificar y solucionar posibles problemas antes de la construcción.

   Marti AG apostó por los robustos y compactos marcos de soporte STB 450 así como por el sistema autotrepante MAC en combinación con el encofrado para muros Mammut 350 y la plataforma de seguridad MGS-H.


2. Soluciones para espacios reducidos

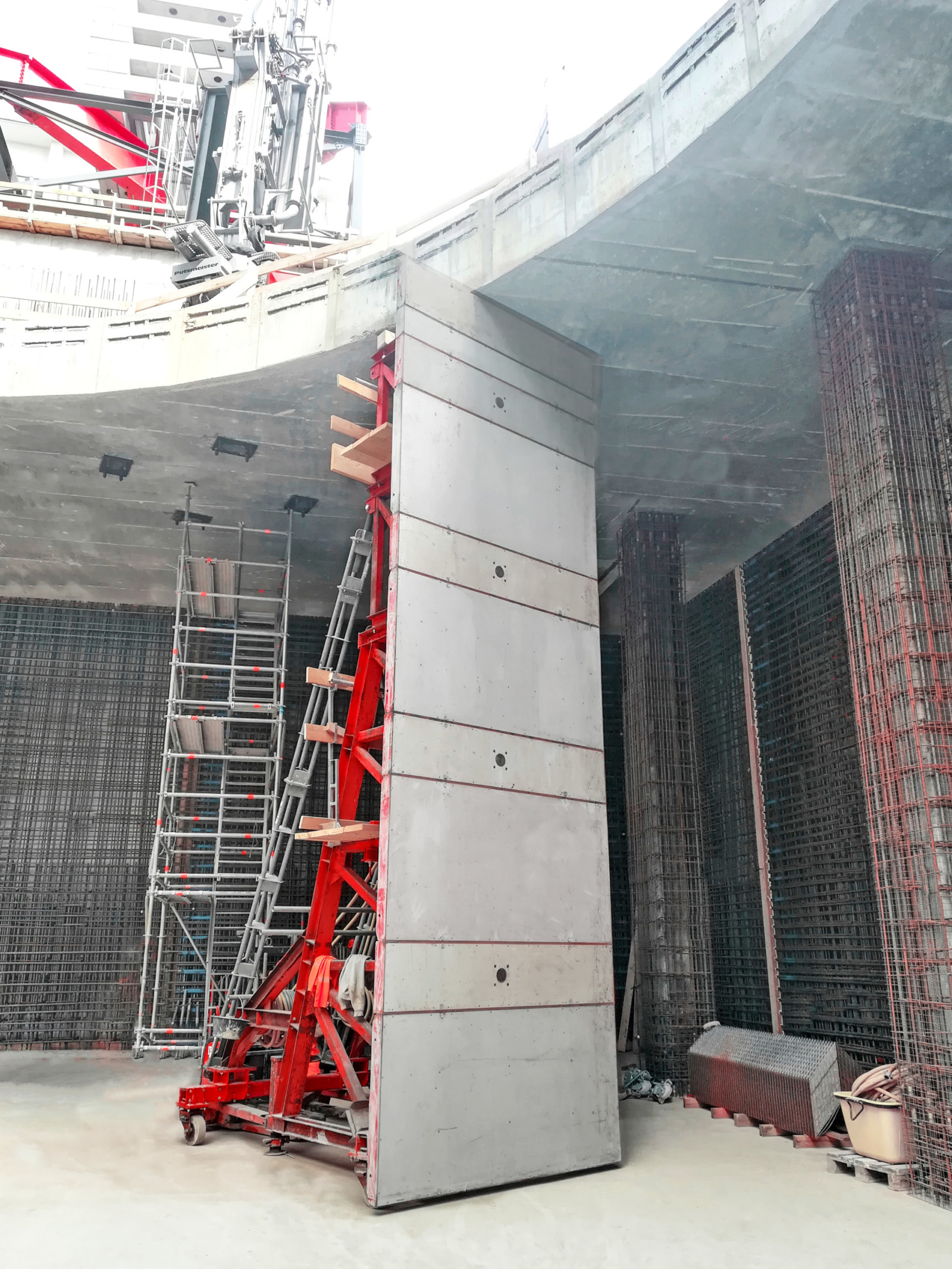

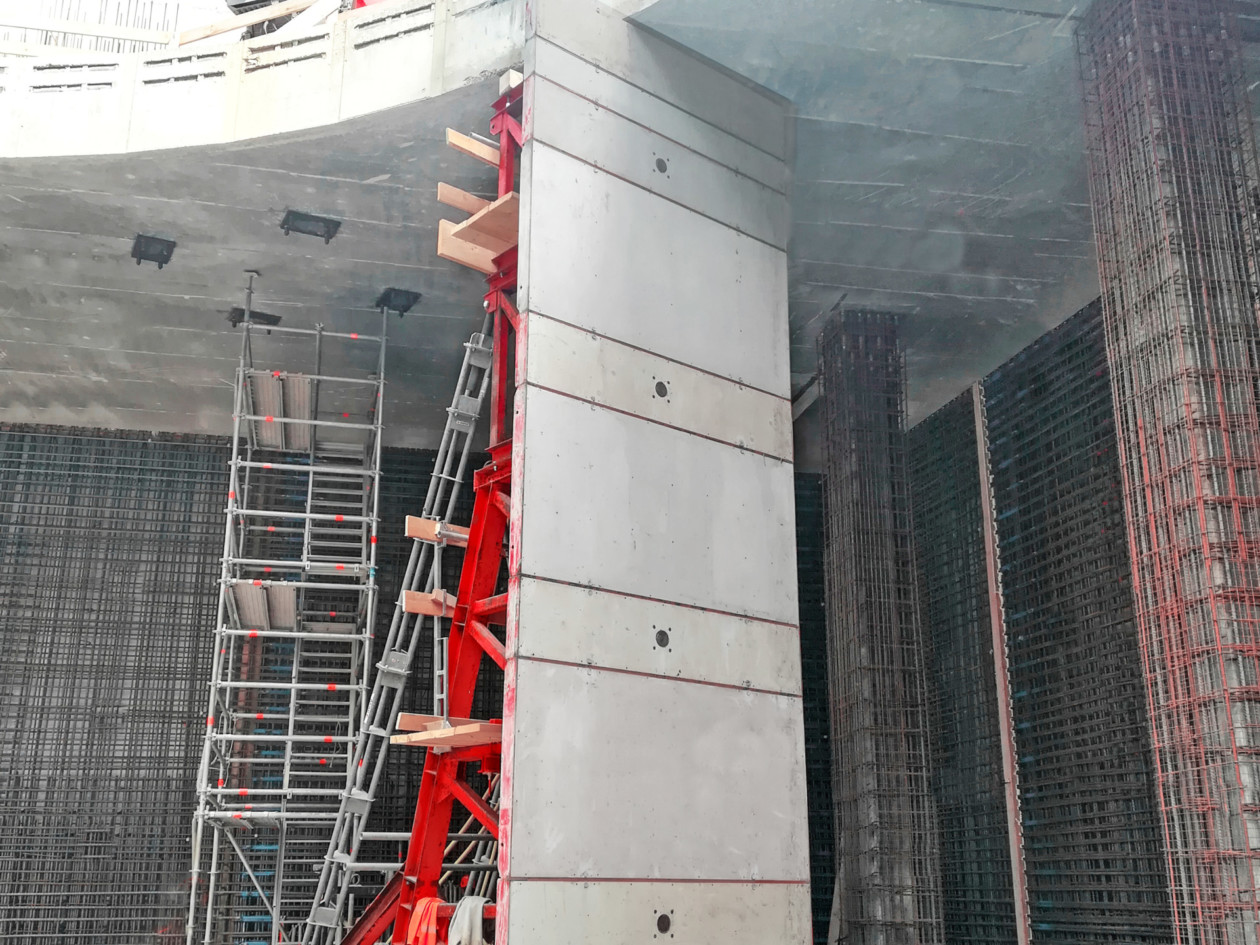

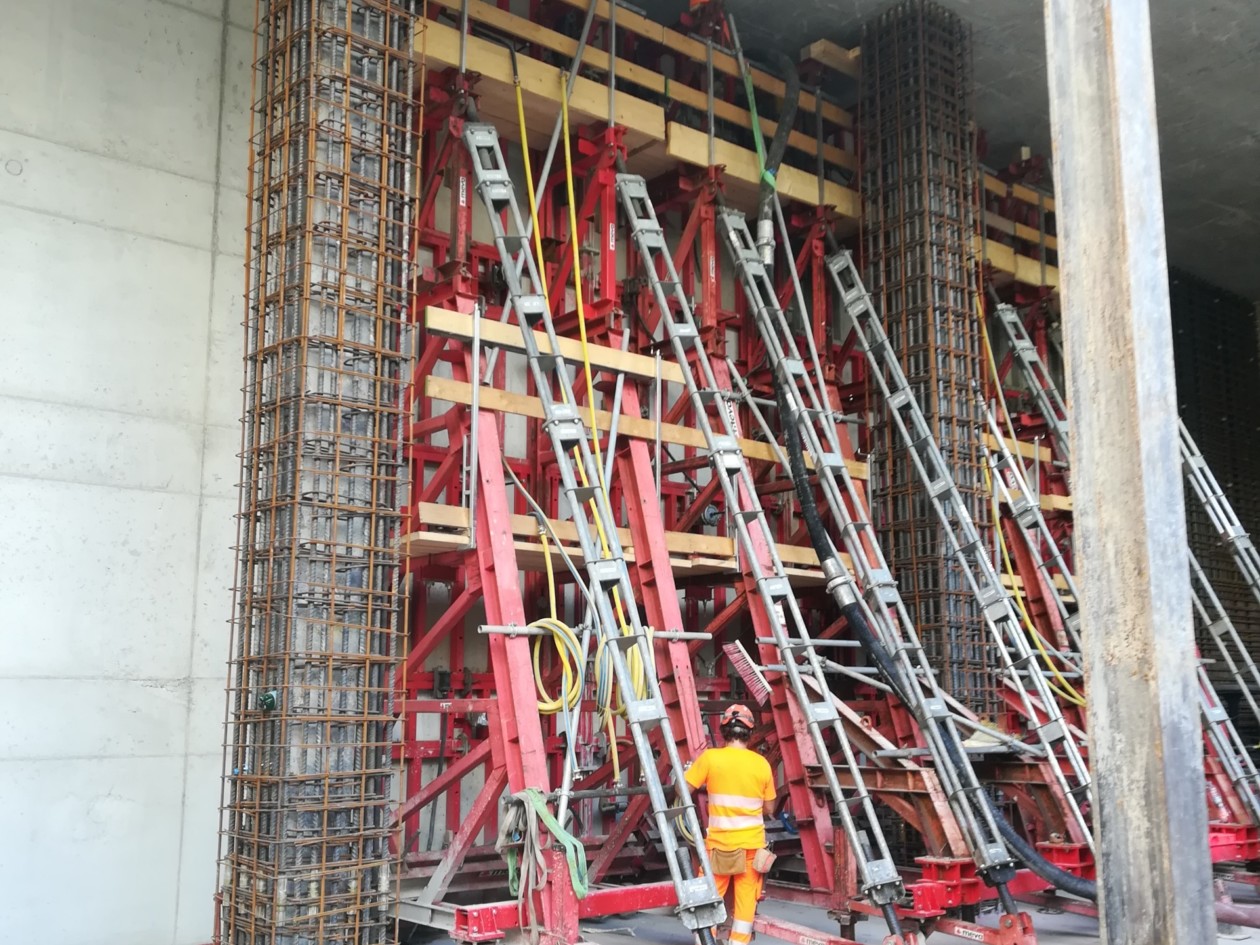

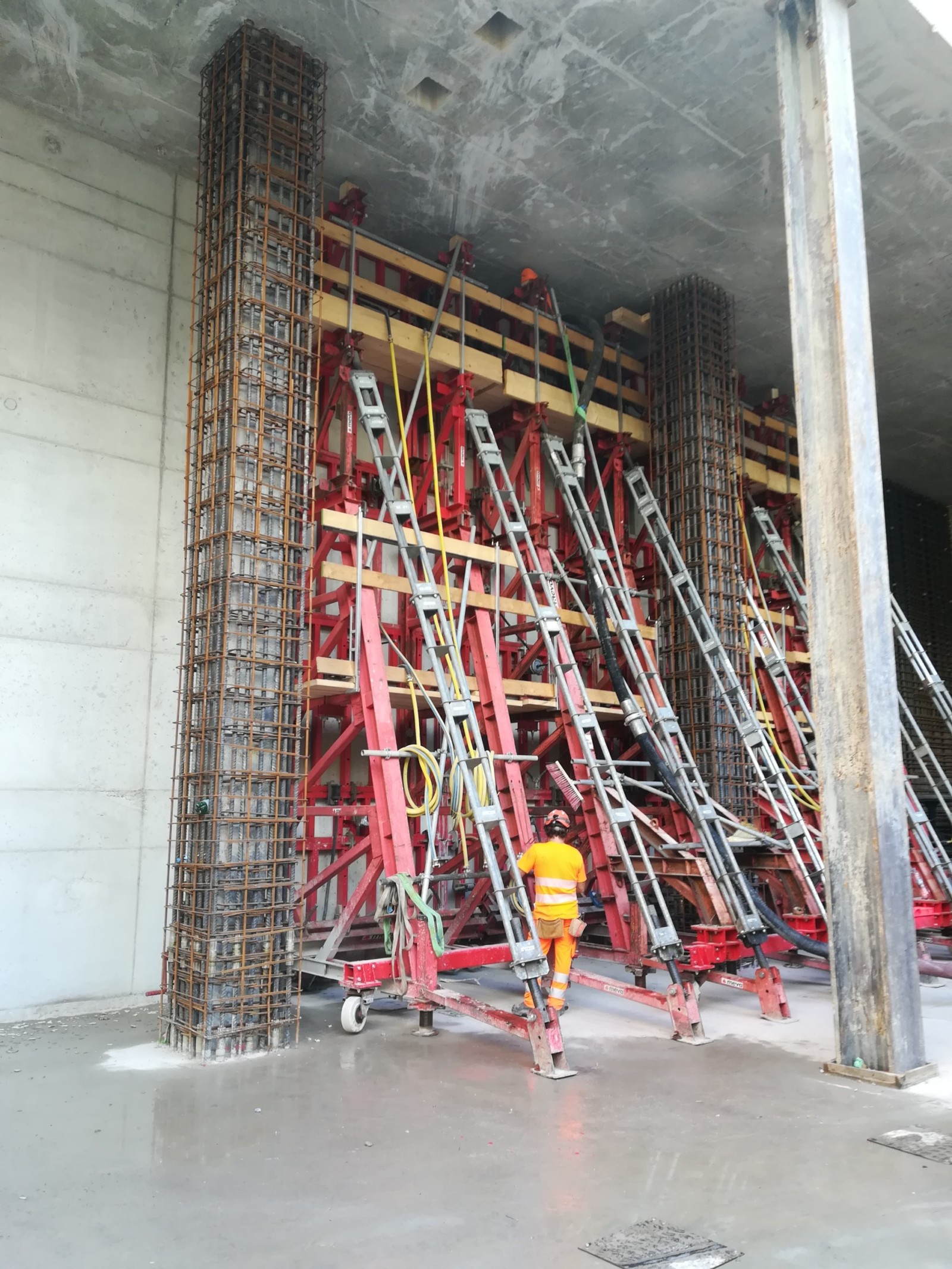

   Los primeros trabajos de excavación para las tres plantas subterráneas incluyeron un pozo de 20 m de profundidad que necesitó ser apuntalado. Tras la primera excavación se encofró una losa profunda con abertura anular. Para la construcción de los muros exteriores subyacentes se utilizó el marco soporte STB 450. Ya que en la estrecha excavación no era posible desplazar el encofrado usando una grúa, se utilizaron marcos soportes con ruedas.





3. Eficiencia optimizada con MAC

   a) Construcción de sistema doble para el núcleo dividido
   Debido al desafío logístico que la gran construcción en el centro urbano traía consigo, se apostó por la utilización del encofrado autotrepante. Después de haber trabajado simultáneamente en dos núcleos en la torre Bau 1, se decidió realizar el núcleo del edificio de la torre Bau 2 aplicando un proceso similar.

   Ya que el núcleo estaba dividido en dos por el lobby, los ingenieros de MEVA propusieron utilizar paralelamente dos sistemas trepantes. Esto apuntó a ahorrar tiempo de manera considerable y a ofrecer a los operarios un entorno de trabajo seguro.

   b) Planificación precisa para una geometría compleja
   Los muros de los dos núcleos se confeccionaron primeramente hasta una altura de 3,80 m usando el encofrado para muros Mammut 350. Aquí fue importante tener en cuenta la geometría angulada de los numerosos pozos. Los muros se trazaron tridimensionalmente, permitiendo una visualización plástica de las etapas de construcción con el fin de planificar con más precisión los detalles importantes.

   c) Un sistema a la medida de las necesidades del proyecto
   Los ciclos de vaciado de concreto y el sistema hidráulico de los sistemas de MAC se planificaron individualmente. Para garantizar el montaje fluido en la obra, se planificaron y suministraron los correspondientes componentes de sistema en las medidas especiales exigidas. Esta manera se pudo implementar de manera eficiente la instalación de los sistemas en los núcleos.

   Asimismo, en el transcurso del trabajo de construcción, MEVA puso en práctica propuestas y la optimización de la constructora Marti AG, las mismas que aceleraron el avance de la obra y redujeron los costes.



   d) Soluciones innovadoras de transporte
   Para colocar los componentes prefabricados en las escaleras en los pozos del núcleo del edificio durante los trabajos de construcción, se dotó el sistema MAC de portezuelas en las plataformas. Los componentes prefabricados se desplazaron por grúa a los pozos a través del sistema trepante. A continuación, una grúa de vía montada por MEVA debajo del sistema MAC hizo posible desplazar los componentes con precisión dentro del pozo, ahorrando el servicio de grúa convencional.



4. Seguridad como primera prioridad
   Un aspecto esencial durante este proyecto fue la seguridad, la misma que exigió soluciones flexibles. Durante los trabajos en gran altura, la plataforma de seguridad guiada por rieles MGS ofreció seguridad integral a todos los trabajadores. No obstante, el plano del edificio se estrecha a partir de la planta 14. En la cara norte las losas son 2,90 m más cortas. Cada tres plantas este proceso se repite.

   MEVA planificó detalladamente la modificación necesaria de MAC y de MGS para simplificar los trabajos y hacerlos más seguros. Los sistemas fueron concebidos de tal manera que cada componente podía ser retirado entero, permitiendo un rápido desmantelamiento. Los conceptos de seguridad implementados por MEVA y Marti establecieron la base para la elaboración de manuales detallados de procesos de trabajo. De esta manera se pudieron planificar y ejecutar, paso a paso, los trabajos de construcción de la torre Roche 2 aplicando procesos seguros.

   ---

El resultado

Gracias a la estupenda cooperación entre MEVA y Marti AG se logró un concepto precoz que permitió a su vez concluir la obra gruesa antes de tiempo, en diciembre de 2020.

Productos destacados

• Encofrado para muros Mammut 350
• Marco-soporte STB
• Sistema autotrepante MAC
• Sistema trepante de seguridad guiado MGS-H

Constructora:
ARGE Marti Roche Bau 2 (Marti AG Zúrich/Basilea/Suiza)

Proyecto:
Roche New Office Building 2

Lugar:
Basilea, Suiza

Cliente:
Hoffmann-La Roche AG

Planificación del encofrado:
MEVA Schalungs-Systeme AG, Seon, Suiza y MEVA, Schalungs-Systeme GmbH, Haiterbach, Alemania
