Concreto arquitectónico magistral

El objetivo

Creación de una diáfana escultura en concreto de alta calidad

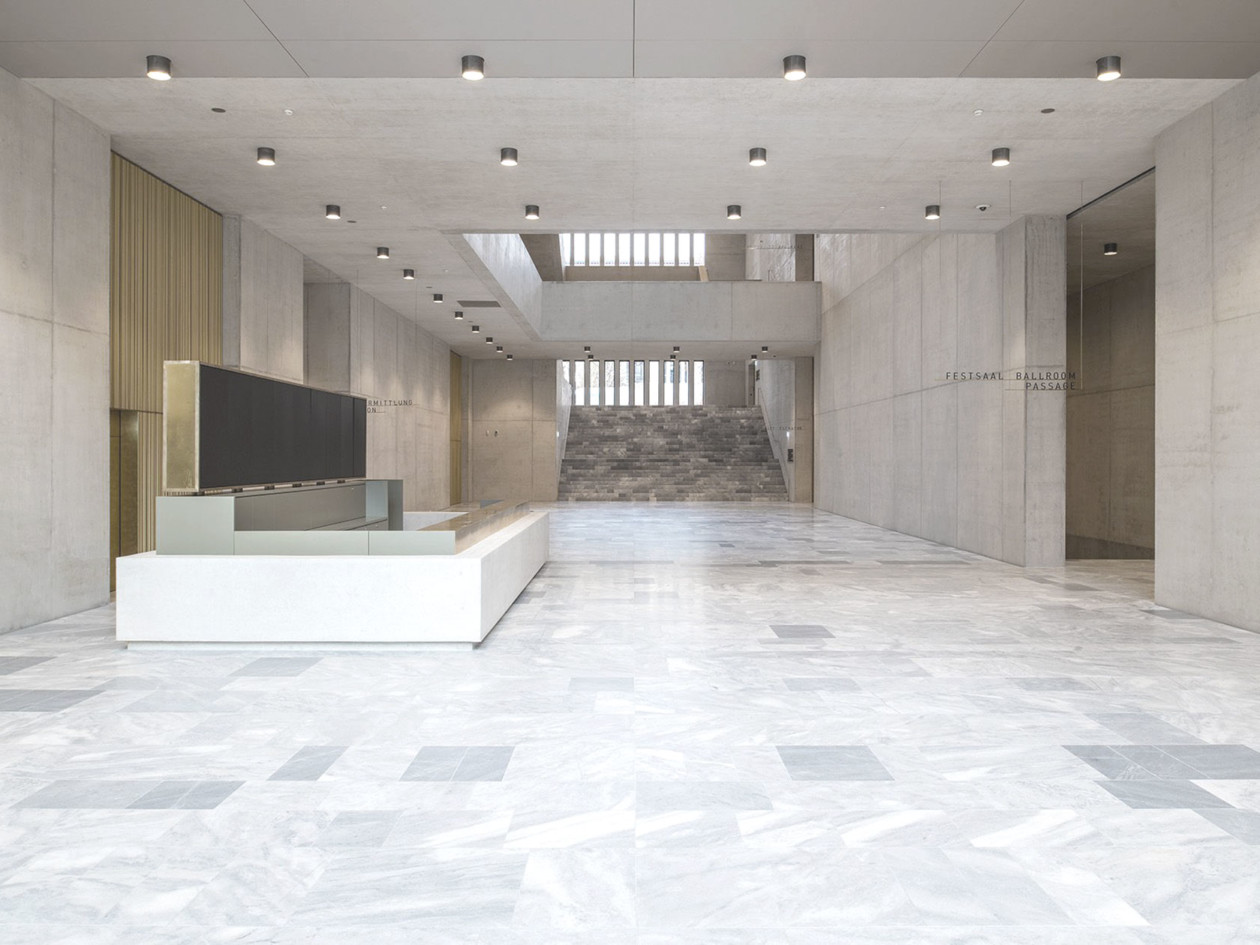

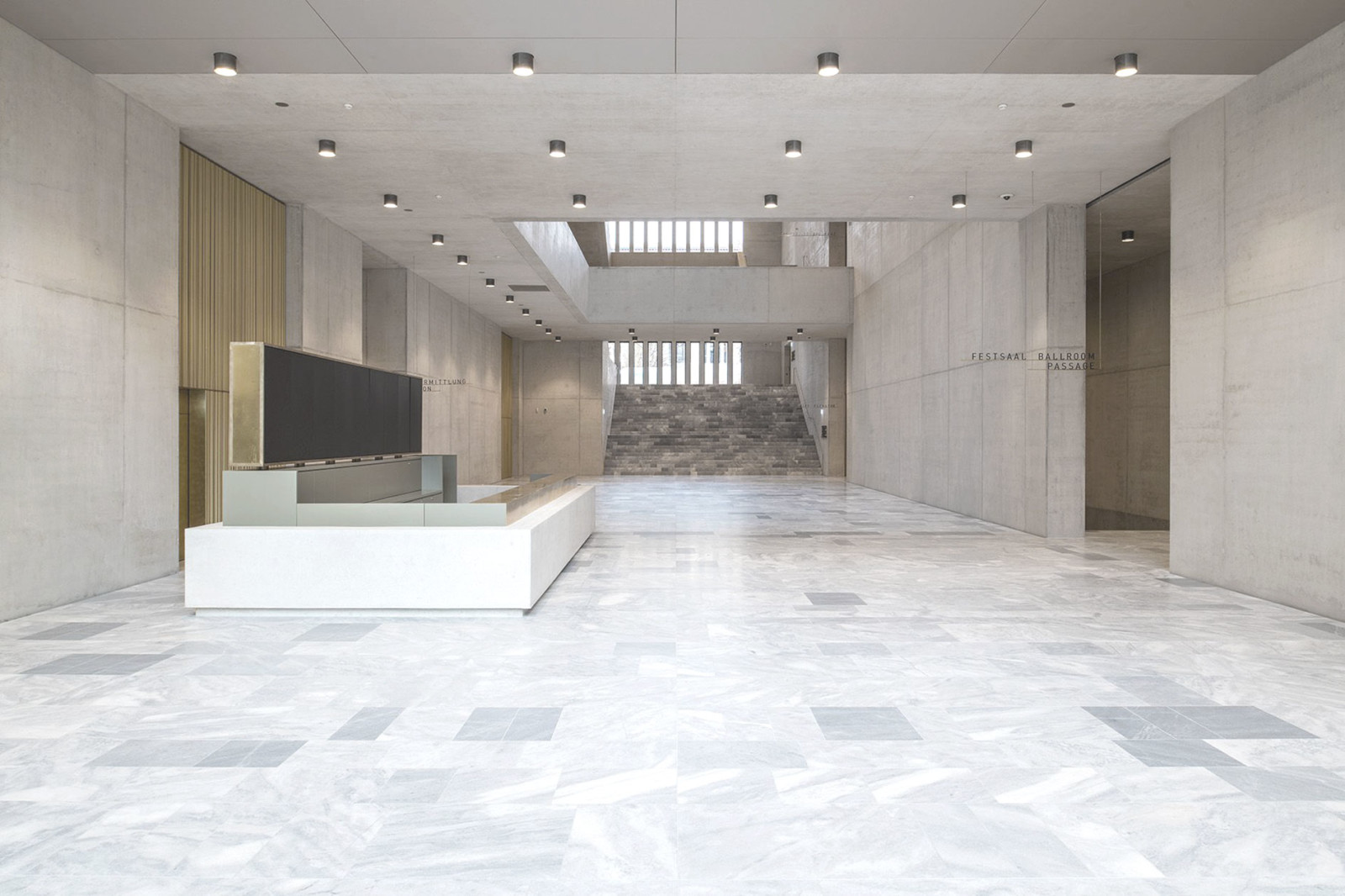

Siguiendo el diseño del prestigioso arquitecto David Chipperfield, se erigió la nueva ampliación del museo de arte Kunsthaus de Zúrich en forma de un edificio cúbico abierto y con luz natural. Para hacer realidad esta visión fue necesario cumplir estrictas especificaciones, como por ejemplo bordes afilados en todas las esquinas, superficies de concreto arquitectónico de alta calidad y un aspecto armónico de las juntas en los muros y en las losas.

El proyecto

Generalidades:
La concepción extraordinariamente detallada planteó altas exigencias para MEVA y para el contratista responsable que tenía que erigir una obra de arte en concreto arquitectónico.

El desafío:
La compleja geometría y la especial atención a los detalles se tradujeron en desafíos arquitectónicos y constructivos que exigieron capacidad de innovación, conocimiento técnico y sensibilidad.

La solución

1. 1. Atención al más mínimo detalle

      a) Creación de un aspecto armónico de las juntas Mammut 350

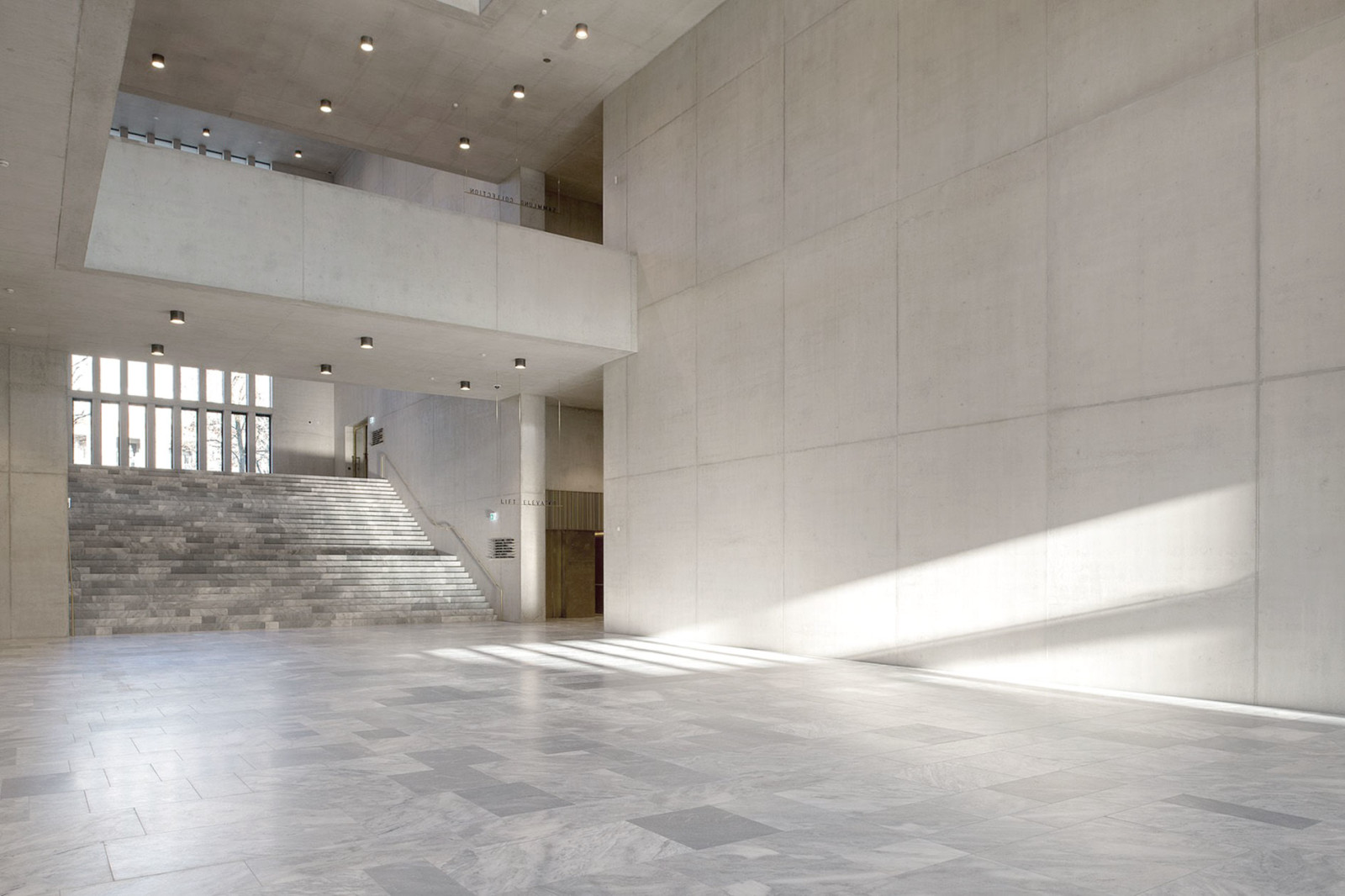

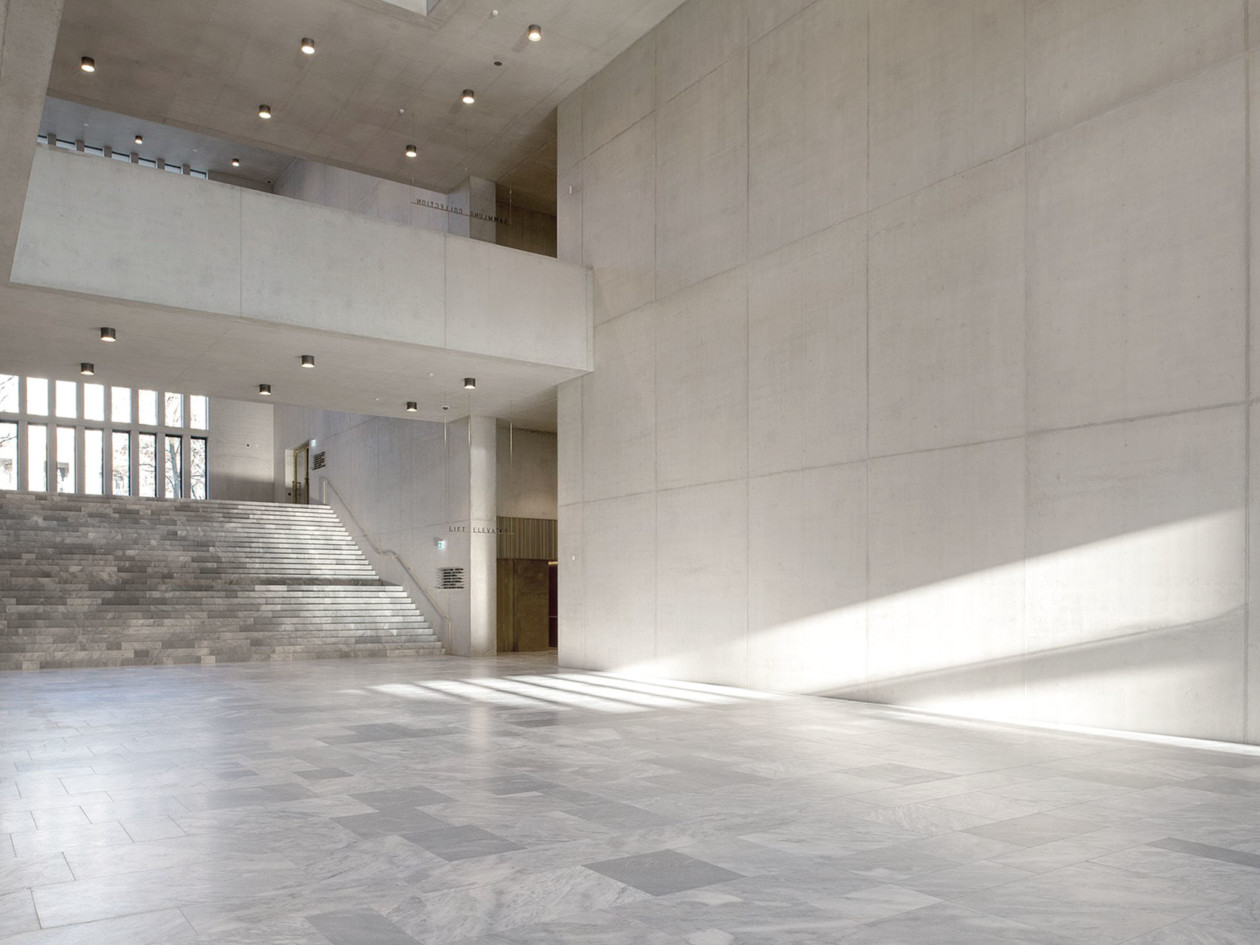

      Una parte importante en la planificación y ejecución de todo el edificio fue la especificación de que todas las esquinas debían tener cantos afilados. Asimismo, los proyectistas especificaron el aspecto de las juntas para todo el edificio. Estas especificaciones supusieron un gran desafío en el vestíbulo central. A pesar de las aberturas y de las escaleras en diferentes puntos, el aspecto de las juntas tenía que ser preciso y alineado hasta en las partes más altas, incluyendo las grandes vigas de cuelgue. Consecuentemente, los trabajos exigieron una planificación precisa y tuvieron que ejecutarse con gran esmero.

      Por tal razón, los muros de todo el edificio se hicieron utilizando de manera estandarizada el estupendo encofrado para muros Mammut 350. Gracias a la ejecución precisa se consiguió el aspecto de las juntas deseado por los arquitectos. La losa con las vigas de cuelgue en una altura de 28 m se ejecutó usando MevaFlex.

      Para conseguir el patrón deseado siguiendo el modelo de las huellas de los grandes paneles Mammut 350, se prepararon respectivamente grandes tableros de encofrado 3S. La utilización de tableros de encofrado nuevos garantizó la obtención de los resultados de alta calidad solicitados. Tras el primer uso, se dio vuelta a los tableros para poder utilizar la cara limpia y nueva en el siguiente ciclo de vaciado.

      b) Es digno de resaltar la homogeneidad en la ejecución,
      pues el patrón se repite no solamente de manera uniforme en toda la losa, sino que también los recortes para lámparas se encuentran siempre centrados en la huella de los tableros de encofrado.



   2. Superficies de alta calidad con placas plásticas alkus
      En este proyecto ambicioso se exigió concreto arquitectónico para todas las
      superficies. La exigencia fue particularmente alta para las salas de reuniones, la tienda y el café. Para poder cumplir estas exigencias, MEVA organizó un curso de capacitación local en temas de tratamiento y cuidado de las placas plásticas alkus empleadas.

      Gracias a que se puede reparar con el mismo material usado en su fabricación, los arañazos y agujeros en la placa alkus se pueden volver a cerrar sin problemas, conservando así sus características, permitiendo lograr superficies lisas y uniformes, al tiempo que se impide la aparición de decoloraciones. Este tablero plástico de larga vida útil y compatible con el medio ambiente es parte integral de todos los sistemas de encofrado de MEVA.



   3. Extraordinaria precisión
      La planificación precisa es menos visible en otros puntos del edificio. Durante la construcción de los muros externos de 1 m de grosor se tuvo que ser muy meticuloso pues se había previsto una tolerancia de 1 a 2 mm de divergencia en las juntas de los encofrados. Esto equivale a aproximadamente un cuarto de la norma SIA 414/1 para las tolerancias dimensionales en Suiza. La razón de ello es la fachada de piedra natural que se había preparado con precisión para el alto ventanal y las columnas. Una divergencia mayor hubiese traído como consecuencia que el muro de concreto sobresaliese en la fachada.

      Con dos juegos de encofrado de Mammut 350 se encofraron los muros de 28 m de alto en cuatro ciclos de 7 m de altura cada uno. Para colocar y alinear con precisión el encofrado se utilizó la escuadra de andamiaje trepante KLK 230, reforzada con puntales inclinados Triplex para funcionar como andamio de alineación de los grupos de paneles.



   4. Montaje sencillo a pesar de las altas exigencias

      a) La alta resistencia a la presión del concreto fresco facilita y acelera el trabajo
      Gracias a la precisión dimensional del encofrado y a su alta resistencia a la presión del concreto fresco de 100 kN/m² fue posible encofrar hasta 4 m de altura sin tener en cuenta la velocidad de vaciado. Esto supuso una gran simplificación en los detalles para el contratista (Marti AG) durante la construcción, sin dejar de lograr el acabado deseado.

      b) La adaptabilidad exige eficiencia
      El encofrado para muros Mammut 350 evidenció ser un estupendo multitalento en todo el vestíbulo. Así pues, se utilizaron los grandes paneles de 3,50 m x 2,50 m en posición horizontal para encofrar primeramente las altas escaleras y posteriormente también las vigas de cuelgue de 2,50 m debajo del techo del gran vestíbulo. El andamio trepante KLK 230 se montó sobre el muro para alinear el encofrado.

      c) El sistema flexible para losas ahorra tiempo
      Las losas de las salas de exhibición se hicieron utilizando el encofrado para losas MevaDec. Este sistema sin tramas reduce el número de compensaciones ya que se puede elegir a voluntad el sentido de las vigas, lo que facilita y acelera el trabajo. En recintos más amplios, los techos se hicieron utilizando el encofrado MevaFlex, apuntalándose con el flexible sistema de apuntalamiento MEP. El patio de luces recibió una atención especial pues se realizó en cinco ciclos de vaciado de concreto.




El resultado

Gracias a la ampliación del museo, Zúrich dispone ahora de un atractivo objeto arquitectónico y un estupendo punto de encuentro para los amantes del arte. En un satisfactorio trabajo conjunto, Marti AG y MEVA han superado los grandes desafíos y erigido un edificio con carácter de escultura de concreto.

Productos destacados

• Encofrado para muros Mammut 350
• Encofrado para losas MevaDec
• Encofrado para losas MevaFlex
• Sistema de apuntalamiento MEP
• Puntales inclinados Triplex
• Andamio trepante KLK

Constructora:
Marti AG Zurich

Proyecto:
Ampliación del museo de arte Kunsthaus de Zúrich

Lugar:
Zúrich, Suiza

Cliente:
Ciudad de Zúrich, Oficina de obras civiles

Planificación del encofrado:
MEVA Schalungs-Systeme AG, Seon, Suiza
