Új élettér Stockportban

A Carpenter Build Ltd. kihasználja a MEVA zsalurendszerek erősségeit

Mindkét nyolc-, illetve hatemeletes épületegyüttes, a (106 lakásos) Brinksway és a (96 lakásos) Springmount , valamint az alatta elhelyezkedő háromszintes parkoló gyalogos- és kerékpárosbarát környezetben található. A magasan fekvő telekről gyönyörű kilátás nyílik a Mersey folyóra és a Pennine-hegyekre. A terep északról délre mintegy 10 métert lejt. A téglahomlokzatok az egykor ugyanott álló régi gyárépület stílusát tükrözik vissza. A lakóparkot az L7 Architects cég tervezte, az építési projektet a Carpenter Build Ltd. irányítja. A Carpenter a MEVA zsaluzatba, tartóállványokba és a szolgáltatásokba fektetett be.

Gyorsan haladt az építkezés a MevaDec-kel

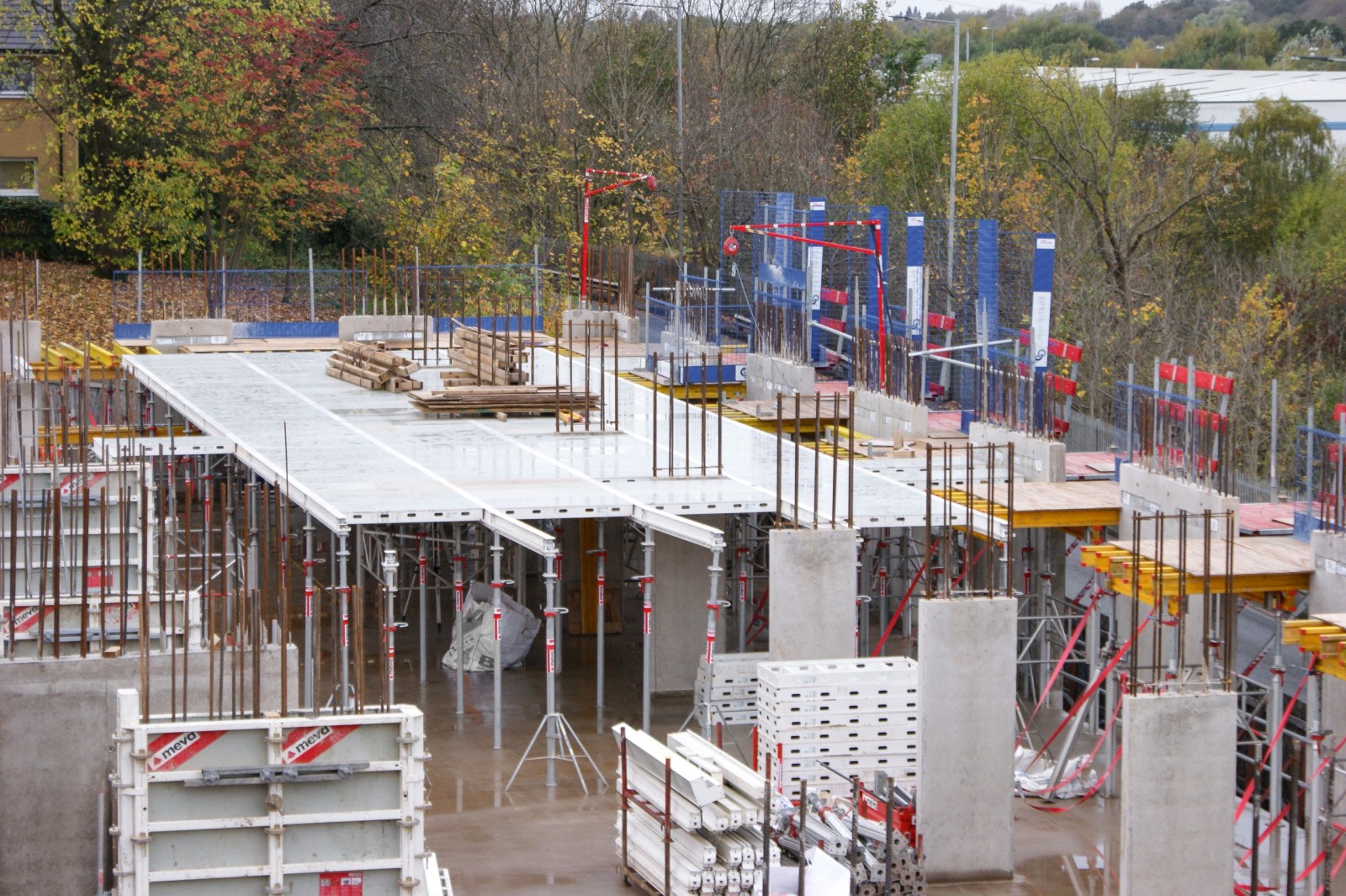

Emeletenként körülbelül 2.500 m² födémfelületet kellett kialakítani. A nagy múltú építőipari cég egy termékbemutatón ismerkedett meg a MevaDec rendszerrel, és az időnyereség, a biztonság, a magas minőség és az alacsony súly miatt végül úgy döntött, hogy kipróbálja. A stockporti projektnél azonban nem csak az erőtakarékos kezelés szólt a MevaDeck mellett, hanem nagy előnynek bizonyult az is, hogy a rendszer nem raszterhez kötött, így bármely alaprajzhoz és födémvastagsághoz rugalmasan hozzáigazítható.

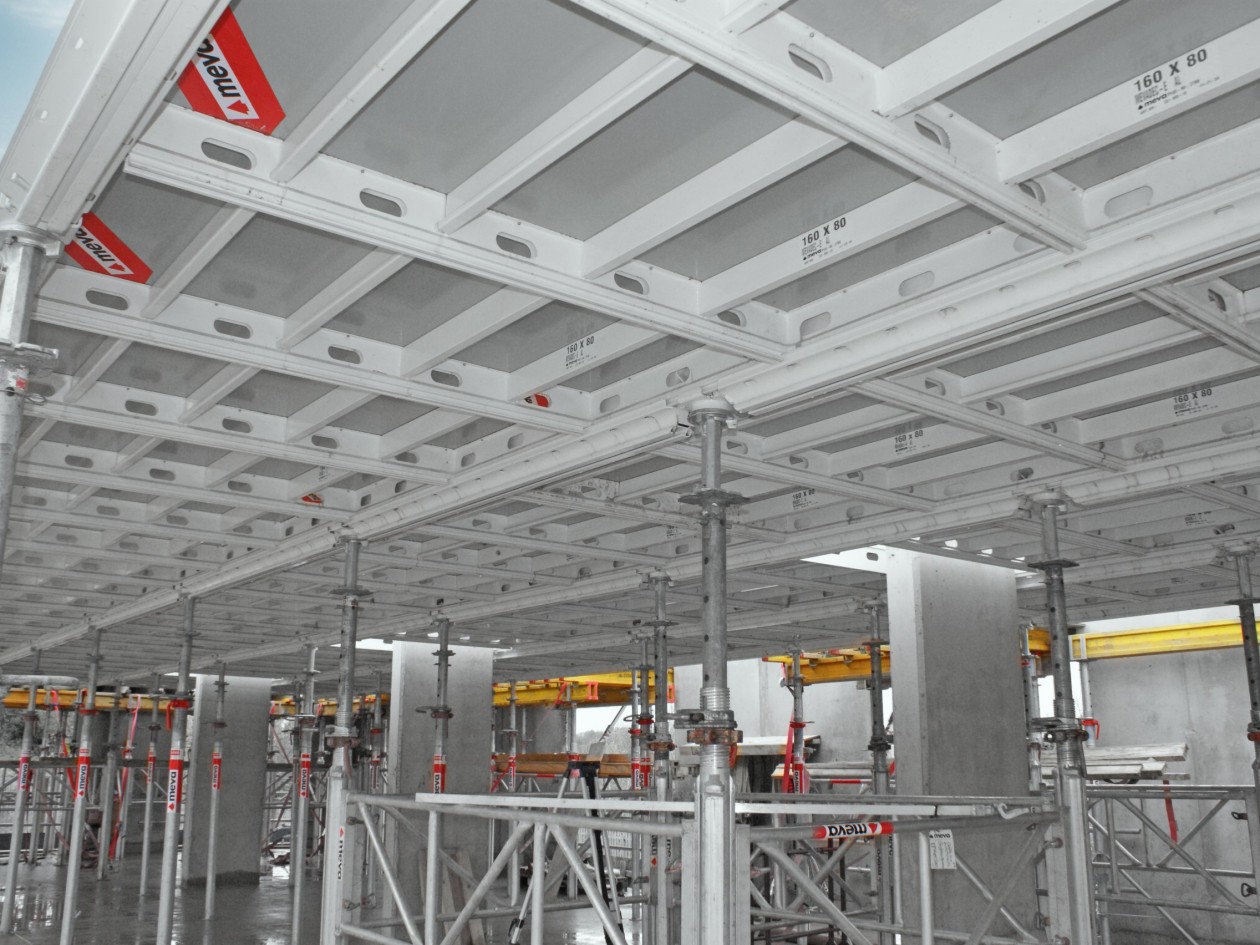

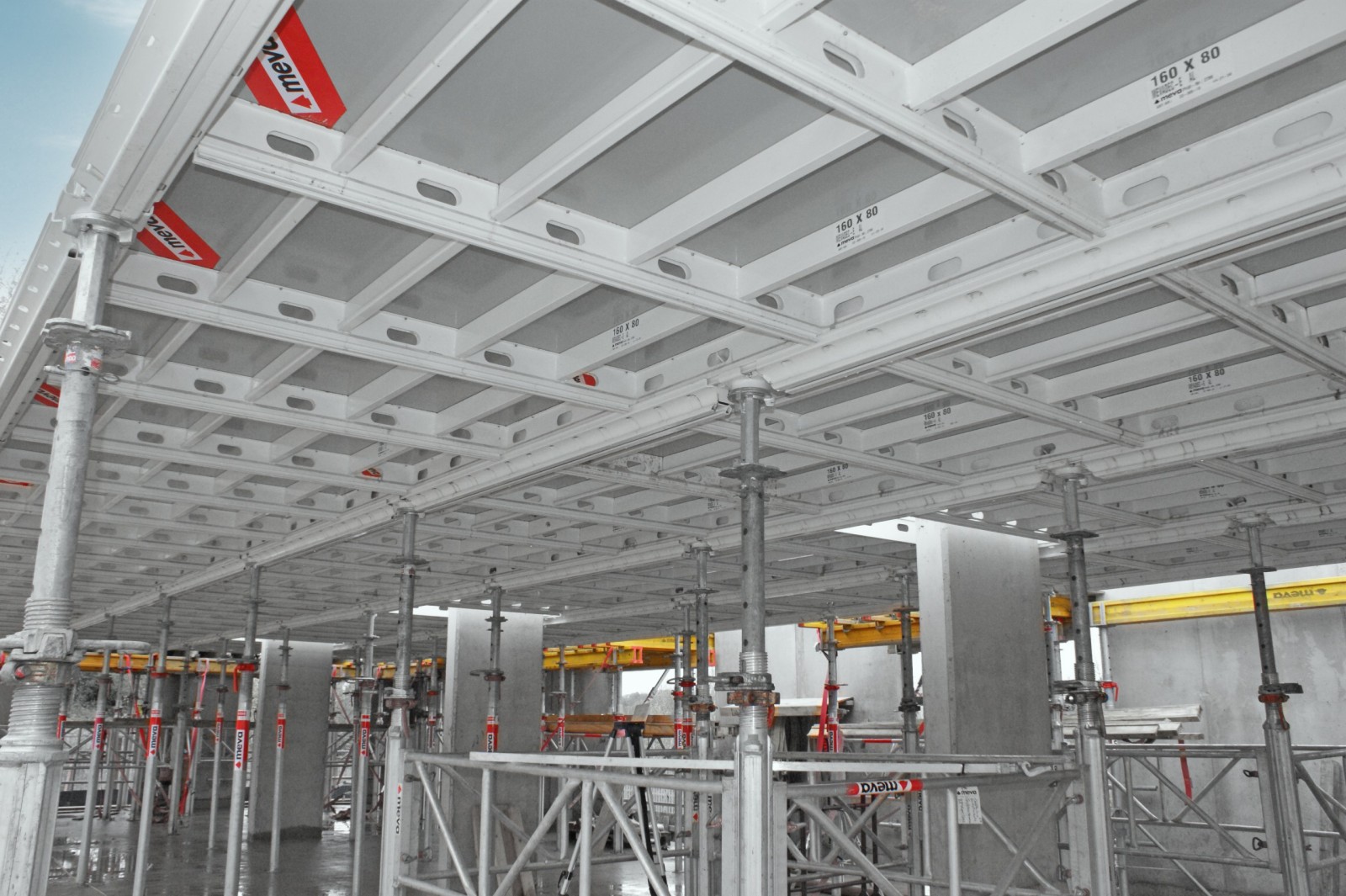

Az építőmunkások főként a 160/80 cm méretű elemeket használták. Ezek súlya mindössze 16 kg/m², és szinte minden követelménynek megfelelnek. Az alkus műanyag zsaluhéj optimális kiváló minőségű betonfelületek előállítására. Az ergonomikus fogó profil és a gyors tisztíthatóság minden munkafázist leegyszerűsít. Végül, de nem utolsósorban a rendszer lehetővé teszi a zsaluelemek felülről vagy alulról történő behelyezését, és azt, hogy három zsaluzási módszer, vagyis az elem-, a fő- és kereszttartós, illetve az ejtőfej-főtart-elem módszer közül lehessen választani. Ez utóbbi különösen nagy felületek esetén hatékony, és mindössze három komponensre épül: az elemekre, a főtartókra és az ejtőfejes támaszokra. Attól függetlenül, hogy az adott építési projektnél melyik zsaluzási módszer bizonyul a legjobbnak, mindig ugyanazokat az elemeket használják. Az egyes módszerek gond nélkül kombinálhatók egymással, így a zsalu bármilyen épületalaprajzhoz és födémvastagsághoz könnyedén hozzáigazítható. A minimálisra csökkentett töltőfelületekkel a kivitelezés gyors és egyszerű, az anyagfelhasználás pedig alacsonyan tartható. A Carpenter Build további időmegtakarítást ért el a kiváló minőségű porszórt bevonattal ellátott, zárt alumíniumprofilokkal és az alkus zsaluhéjakkal: Mindkettő csökkenti a beton tapadását és megkönnyíti a tisztítási munkálatokat, amelyek így kevesebb erőforrással is elvégezhetők.

Stockportban az ejtőfej-tartós-elem módszer vált be, mivel a támaszok ejtőfejei lehetővé tették a korai kizsaluzást. Néhány kalapácsütéssel a tartók és az elemek 19 cm-rel lesüllyeszthetők, így könnyen kizsaluzhatók és a következő betonozási művelethez felhasználhatók, miközben a födémet továbbra is tartják a támaszok. Egy födém így akár három nap alatt is elkészülhetett. A Carpenter Build rengeteg időt nyert és a jelentősen alacsonyabb anyag-, raktározási és szállítási igény ellenére is gyorsabban haladt az építkezéssel. A főtartók előre meghatározzák a pillértávokat. Ez garantálja a biztonságot és optimalizálja az anyagellátást az építkezésen. A kivitelező a támaszok 40 %-át is megspórolhatja, és a dolgozók mozgástere is nagyobb a zsaluzat alatt. Az integrált szélvédelem segítségével az összeszerelés minimális erőfeszítéssel elvégezhető volt. A tartóállványok és az élvédelem alulról könnyen rögzíthetők. Ez növeli a munkavégzés biztonságát is.

MEP tartóállvánnyal biztosított erkélyek

A Springmount Mill projektnél az erkélyfelületek építése során a H20-as fatartókkal szerelt MEP tartóállványok feladata a biztonságos megtámasztás. Itt is igaz a mondás: a kevesebb mindig több. Az alapelemek kis száma (támasz, toldó és keret) megkönnyíti a tárolást és a logisztikát. A MEP egy olyan sokoldalú rendszer, amely födémzsaluzatok, födémasztalok, alulbordák és előregyártott elemek alátámasztására szolgál 21 méter magasságig. Itt is csak kevés munkára van szükség, és a MevaDec-hez hasonlóan a gyorssüllyesztő rendszer néhány kalapácsütéssel leveszi a terhet a támaszról.

Az AluStar minden kihívással megbirkózik

A munkafolyamatok gyors végrehajtása ennél a projektnél is annak köszönhető, hogy a falakhoz, a magokhoz és a pillérekhez is ugyanazt a zsalurendszert használják: A Carpenter Build az AluStar rendszert választotta. Az alumíniumból készült könnyű és kézreálló univerzális zsaluzat ideális daru nélküli használatra, így alkalmazásával idő és pénz takarítható meg. Az ergonomikus fogó profilnak köszönhetően az elemeket könnyű és biztonságos megfogni, szállítani és pozicionálni, valamint pontosan a kívánt helyre helyezni. Az univerzálisan alkalmazható AluStar zsaluzat már lakóházak és ipari létesítmények építésénél is bizonyított és a nehéz feladatok végrehajtását is leegyszerűsíti. A Carpenter Build a falbetonozáshoz 3,30 méter magas elemeket használt, hogy a teljes belmagasságot egy munkamenetben zsaluzhassa. A támaszokhoz 2,70 m magas zsalupaneleket választott: A MEVA mind a négy oldalra AluStar elemekkel szerelt pillérzsalut tervezett.

Aknaállványok – állványrendszerek helyett

A felvonókhoz és a lépcsőházakhoz mindkét épületben három különböző méretű magot kellett kialakítani: – egy nagyot és két kisebbet. A magokon belüli szűkös helyviszonyok miatt a MEVA teleszkópos aknaállványait és kísérőállványait használta a cég. Így feleslegessé vált az állványozás, és csökkent a daruhasználat is. Mivel az állványok szükség szerint teleszkópozhatók, így a Carpenter Build jövőbeli projektjeihez is felhasználhatók.

A KAB-nak köszönhető előnyök

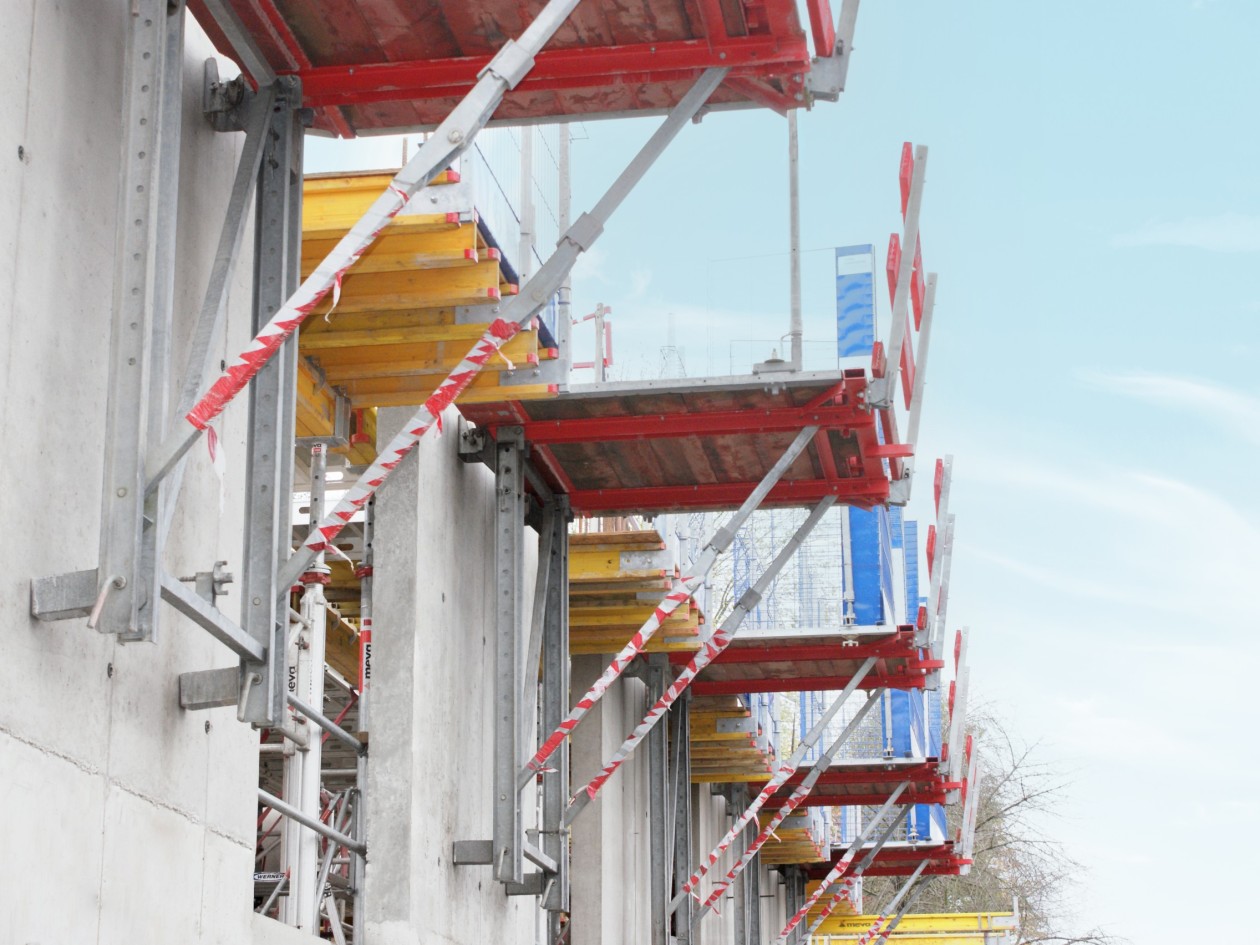

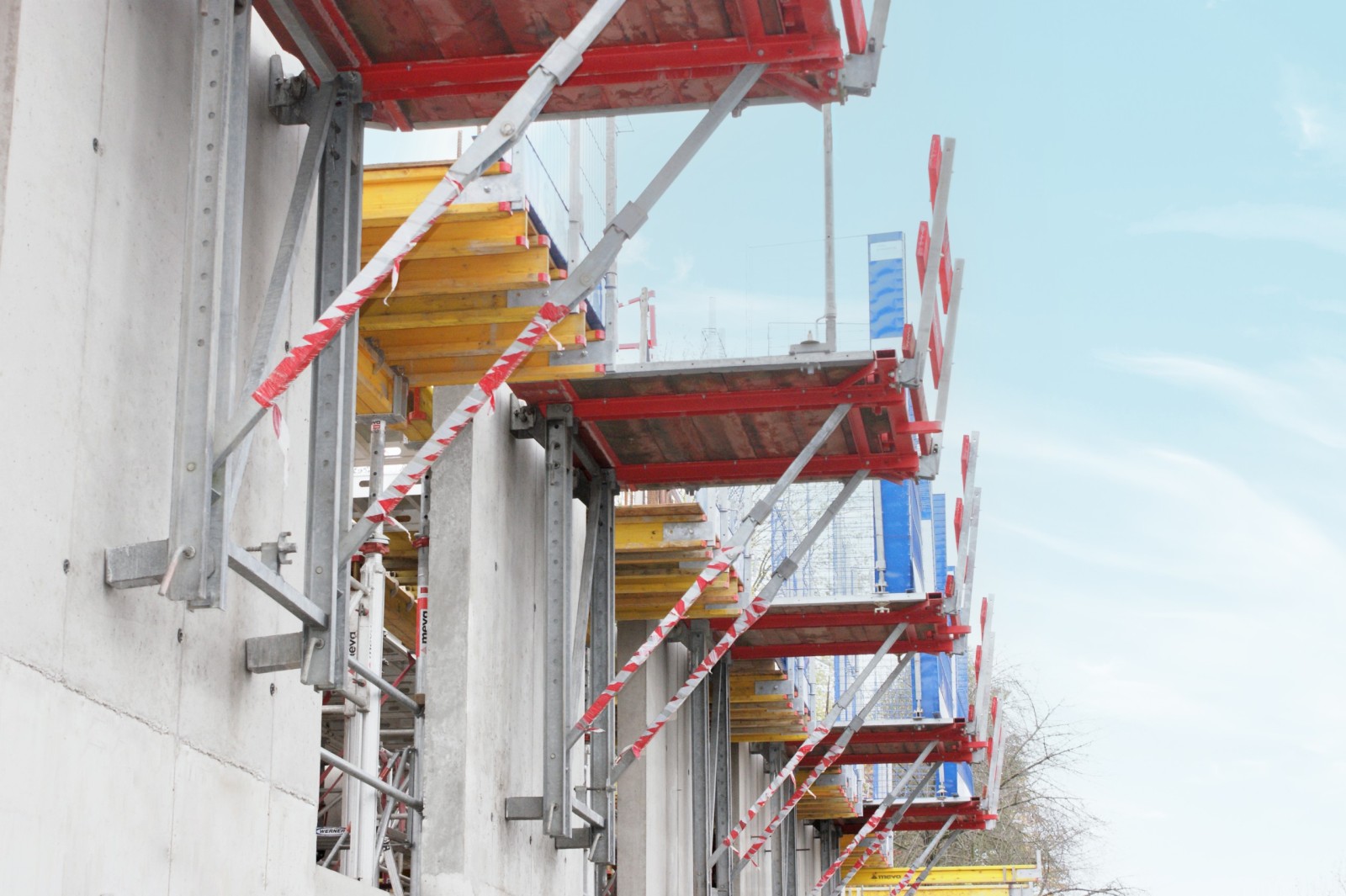

A parkoló szintek elülső oldalán statikai okokból nyírófalakat kellett készíteni. A falak közé üvegfelületeket terveztek. A külső zsaluzat megközelítésére eredetileg egy hagyományos állványzatot használtak volna. A MEVA felhajtható KAB munkaállványa azonban előnyösebbnek bizonyult, mivel anyag- és a munkaköltség szempontjából a hagyományos állványzatnál hatékonyabb. A betonozó konzolok képesek a zsaluzási- és betöltési terhek viselésére is. Az épületfront és a telekhatár közötti szűk bejárati területen már bizonyították képességeiket. A KAB a projekt során sok más hasonló munkánál is jól használható.

Szabadon maradó betonfelületek

A parkolószintek látható falfelületei kiváló minőségűek: A MEVA-zsalurendszerek alapfelszereltsége az integrált alkus műanyag zsaluhéj. Ez garantálja a felület egyenletes magas minőségét és a látványbetonnal szembeni legszigorúbb követelmények teljesítését. A 7 éves garanciával rendelkező hosszú élettartamú, robusztus, sima felületű zsaluhéj több, mint 1000 használat után is első osztályú betonminőséget garantál. A zsaluhéj a kerettel egy síkban van és így elkerülhető a fa zsaluhéjakra jellemző nem mutatós profilszélek kialakulása a betonban.

Robusztus és könnyen tisztítható

Az alkus műanyag zsaluhéjjal a kivitelező cég bravúrosan teljesítette a betonminőséggel szemben támasztott magas követelményeket. Az AluStar zsaluzat zárt, robusztus és a szélnyomásnak ellenálló keretprofilja révén könnyedén hozza a falak síktartási követelményeit.

Carpenter Build: kiváló eredmények

Elliot Booth, kereskedelmi és műszaki vezető, Carpenter Build Ltd: „A zsaluzat kiválasztásakor nagyon alaposan végiggondoltuk, hogy – a jó termékeken túl – erős ügyféltámogatásra is szükségünk lesz. A MevaDec és az AluStar zsaluzatok könnyen kezelhetők és hozzáigazíthatók a legkülönbözőbb helyzetekhez és környezetekhez is. Emellett nagyon felhasználóbarátok. Fontos volt számunkra, hogy olyan beszállítót válasszunk, akinek a szolgáltatásai mindenre kiterjednek, és aki a zsaluk használatakor a helyszínen is támogat minket. Ezt műszaki rajzok, helyszíni támogatások és képzések formájában kaptuk meg. Ez fontos tényezője az alkalmazás sikerének. A MEVA nemcsak a TERM Engineering statikusaival és az L7 építészeivel működött együtt jól, hanem a munkálatok hatékony és eredményes lebonyolításáról is gondoskodott.”

A MEVA tervezői világosan meghatározták céljaikat: biztonságos munkavégzés, még bonyolultabb szerkezetek esetén is könnyedén értelmezhető rajzok segítségével. Ez jól illeszkedett munkastílusunkhoz és hozzájárult a kiváló építési eredményeink eléréséhez. A zsaluzat felállításával és lebontásával az építkezésen dolgozó munkatársaink minden szinten elégedettek voltak, a szükséges módosításokat könnyen elvégezték. Az AluStar elemek valódi előnyt jelentettek, mivel könnyűek és egyszerűen pozicionálhatók. A KAB-rendszerrel könnyen hozzáférhettünk a külső falakhoz anélkül, hogy állványzatra kellett volna várnunk.

Carl Drury, Civils & RC Frame Manager, Carpenter Build Ltd

Használt rendszerek:

• MevaDec födémzsaluzat
• MEP tartóállvány
• AluStar falzsalu
• KLK-kúszórendszer
• KAB összecsukható ­munkaállvány

Építőipari vállalat:

Carpenter Build Ltd, Liverpool,
www.carpenterbuild.co.uk

Építtető:
Carpenter Investments, Liverpool

Projekt:
Springmount Mill Apartments, ­Stockport, Großbritannien

Mérnöki szolgáltatások:
Term Engineering, Liverpool,
www.term-engineering.com

Építészet:
L7 Architects, Liverpool
www.l7architects.co.uk

Tervezés és tanácsadás:
MEVA Formwork Systems Ltd., ­Tamworth (UK)
