Más viviendas para Stockport

La contratista Carpenter Build Ltd. aprovecha las ventajas de los sistemas de ­encofrado de MEVA

Los complejos residenciales Brinksway (de 106 apartamentos) y Springmount (de 96 apartamentos) de ocho y seis plantas respectivamente, cuentan con tres plantas de aparcamiento subterráneas y se encuentran rodeados de caminos peatonales y ciclovías. La parcela se encuentra en una posición elevada, ofreciendo una bella panorámica del río Mersey y de la región montañosa de los Peninos. El terreno presenta una pendiente de aproximadamente 10 metros de norte a sur. Las fachadas de ladrillo reflejan el carácter del edificio industrial que originalmente se encontrara en este lugar. El complejo residencial ha sido proyectado por
L7 Architects, en tanto que Carpenter Build Ltd. ha asumido la ejecución de la obra. La contratista ­Carpenter Build ha invertido en encofrados, sistemas de apuntalamiento y servicios de MEVA.

Rápido avance de la obra gracias a MevaDec

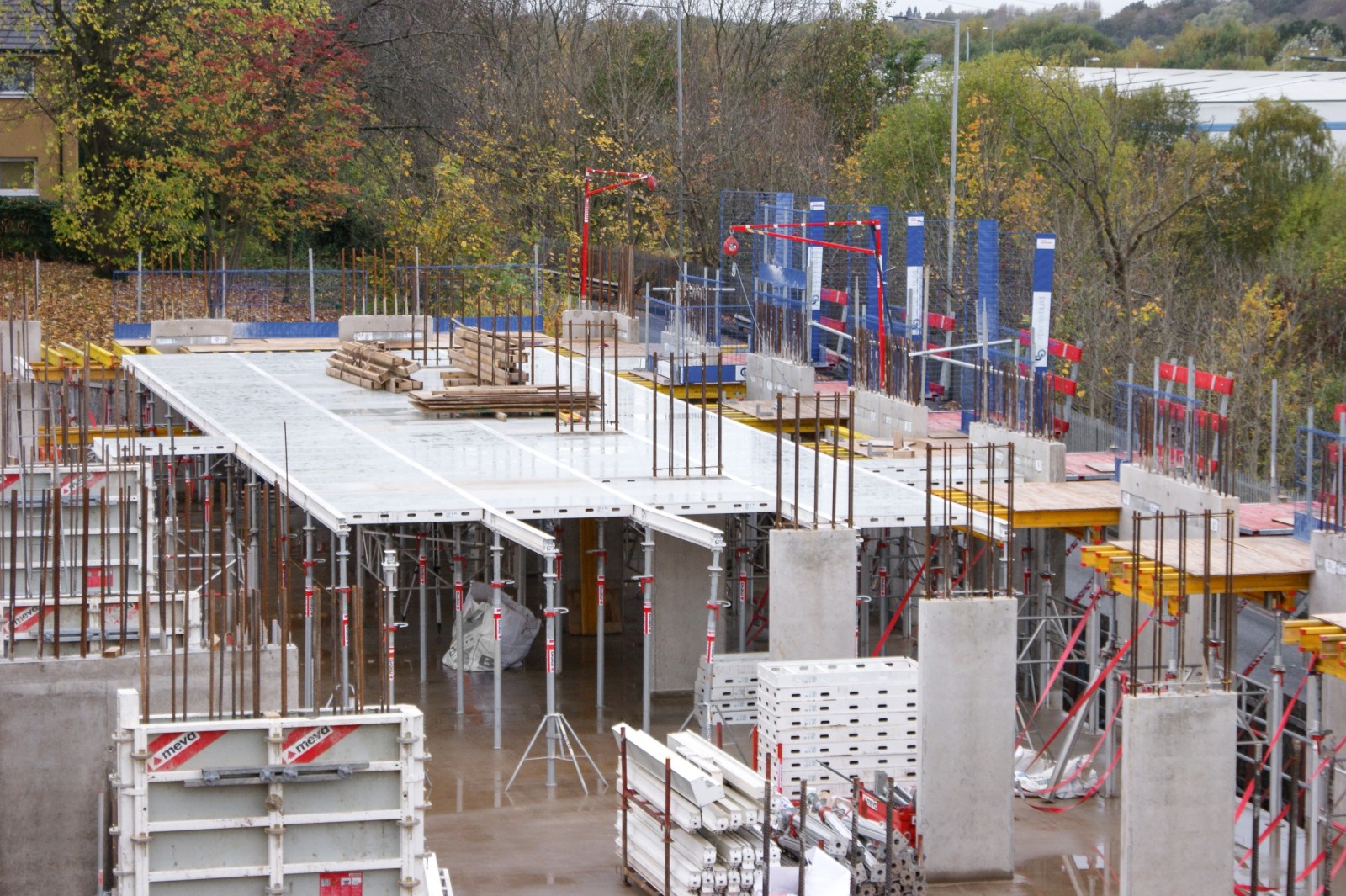

Para la construcción de cada planta es necesario encofrar una superficie de aproximadamente 2.500 m². Esta renombrada contratista descubrió del sistema MevaDec durante una presentación del producto y decidió utilizarlo por el ahorro de tiempo, la seguridad, la calidad y su reducido peso. MevaDec ha dejado una muy buena impresión en el proyecto de Stockport. Y no solamente por su manejo, que exige poco esfuerzo. Otra de sus ventajas ha demostrado ser que el sistema no está sujeto a tramas fijas y que se puede adaptar de manera flexible a cualquier geometría y a cualquier grosor de losa.

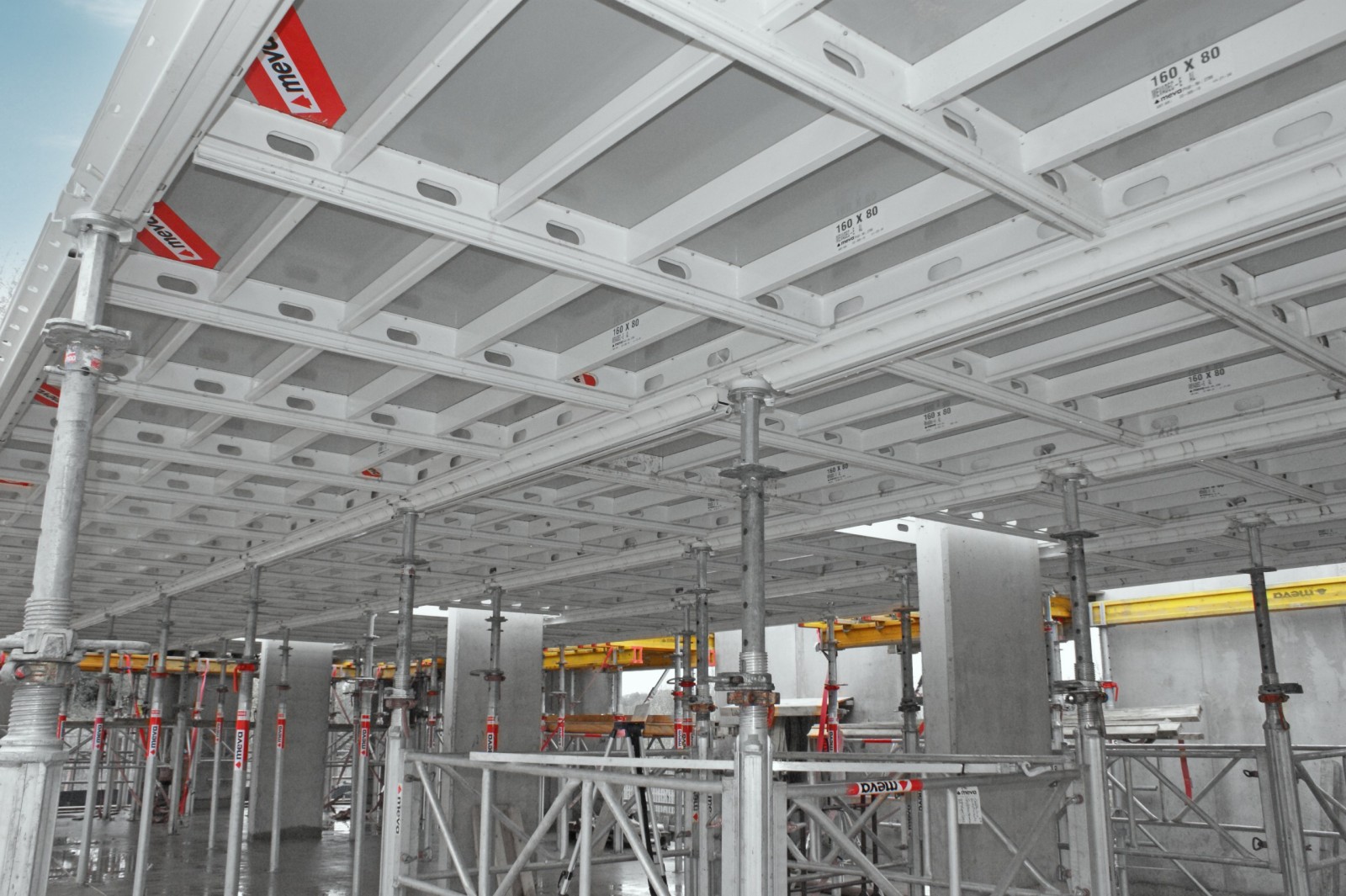

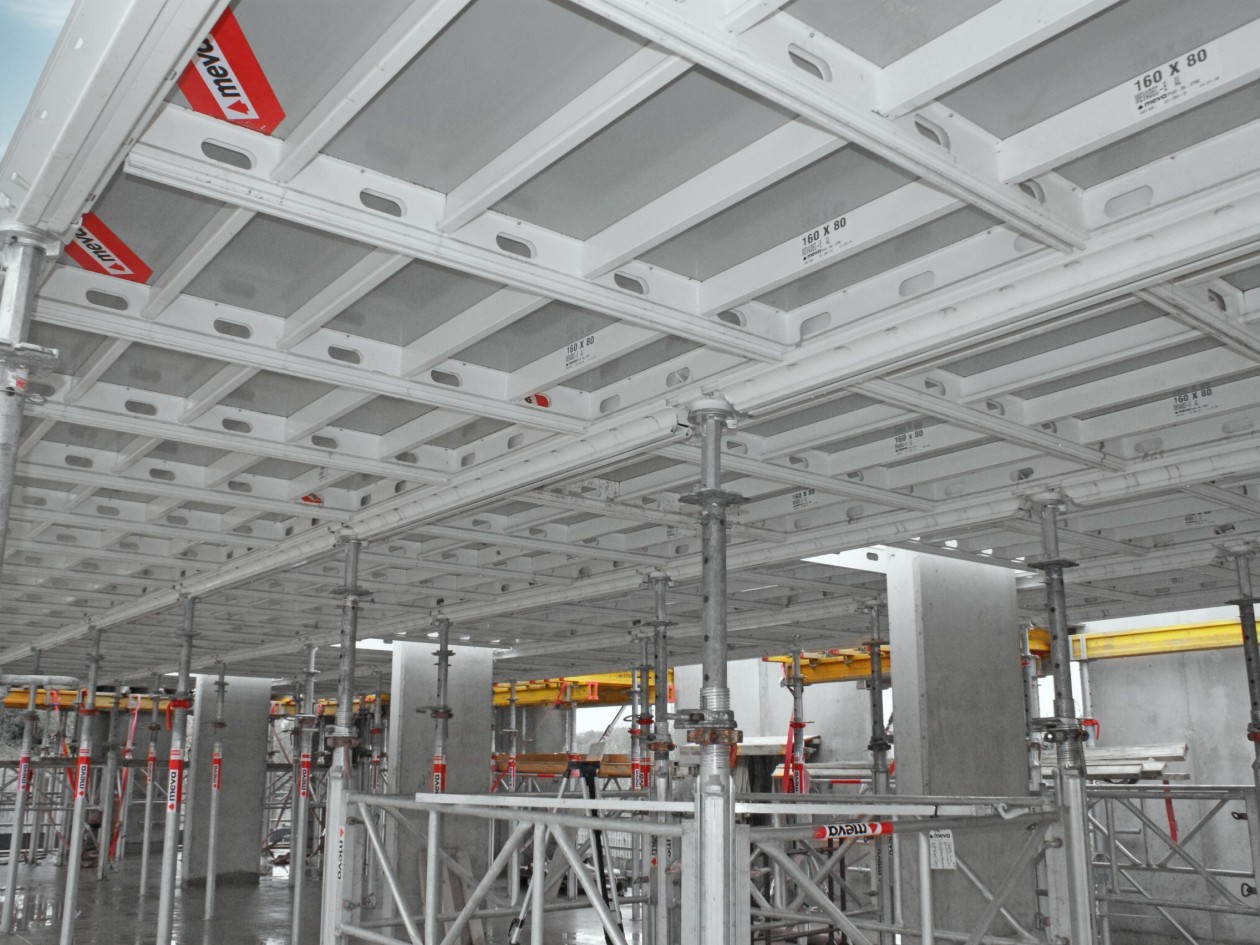

Sobre todo, se emplean paneles de 160/80 cm que pesan únicamente 16 kg/m² y que se prestan para casi cualquier aplicación. La placa plástica alkus es ideal para confeccionar superficies de concreto de alta calidad. El ergonómico perfil de agarre y la rapidez de la limpieza simplifican el proceso de trabajo. Asimismo, este sistema permite colocar los paneles desde arriba, pudiéndose elegir entre tres métodos de encofrado: el método de paneles, el método de viga principal y secundaria, así como el método de cabezal descendente-viga-panel. Este último método es particularmente eficiente cuando se quieren encofrar grandes superficies, estando conformado por únicamente tres componentes: paneles, vigas principales y puntales con cabezal descendente. Independientemente del método de encofrado que se aplique en el proyecto de construcción, siempre se utilizarán los mismos componentes. Todos los métodos se pueden combinar fácilmente, ofreciendo flexibilidad de adaptación a cualquier geometría del edificio y a cualquier grosor de losa. Dado que se generan muy pocas superficies de compensación, la ejecución de la obra es rápida y exige muy poco material. El perfil cerrado de aluminio con el barnizado de alta calidad y la placa plástica alkus reducen al adherencia la concreto y facilitan los trabajos de limpieza. Esto contribuye a ahorrar en gran manera recursos y tiempo para la constructora Carpenter Build.

En la obra de Stockport, el método de cabezal descendente-viga-panel es ventajoso pues los cabezales descendentes montados en los puntales permiten el desencofrado temprano, que se consigue con solo unos pocos golpes de martillo para bajar 19 cm las vigas y los paneles, que se pueden desmontar y quedan a disposición para los siguientes trabajos de encofrado, en tanto que la losa permanece sostenida por los puntales. De esta manera, en apenas tres días se puede terminar una losa. Carpenter Build ahorra tiempo, logrando un rápido avance de la obra con un reducido requerimiento de materiales, almacenamiento y transporte. La separación entre puntales queda definida por las vigas principales, lo que contribuye a la seguridad y optimiza el stock de materiales en la obra. La empresa contratista ahorra hasta un 40 % de puntales, al tiempo que los operarios disponen de más libertad de movimiento debajo del encofrado. La protección eólica integrada permite el montaje con reducido esfuerzo. Los sistemas de apuntalamiento y anticaídas se montan desde abajo, lo que incrementa la seguridad de los operarios.

Balcones asegurados con MEP

Para el apuntalamiento seguro de las losas de los balcones, en el proyecto de Springmount Mill se está utilizando del sistema de apuntalamiento MEP con vigas H20. Aquí también se aplica el principio de “menos es más”. El reducido número de componentes básicos (puntal, extensión y marco) simplifica el almacenamiento y la logística. MEP es un sistema versátil para el apuntalamiento de encofrados para losas, mesas de encofrados, vigas de cuelgue y estructuras prefabricadas hasta una altura de 21 metros. También aquí se invierte poco esfuerzo y, como en MevaDec, el sistema de descenso rápido alivia el puntal con pocos golpes de martillo.

AluStar supera todos los desafíos

En este proyecto se generan procesos de trabajo expeditivos también gracias a la utilización de únicamente un sistema de encofrado para muros, núcleos y pilares, pues Carpenter Build apuesta por AluStar. Este encofrado universal es ligero y de fácil manipulación, al tiempo que ahorra tiempo y costes pues prescinde del uso de grúas. Gracias a su ergonómico perfil de agarre, los paneles se pueden sujetar, transportar y colocar en el lugar deseado de manera fácil, segura y precisa. El encofrado AluStar es de uso universal y ha evidenciado sus bondades en la construcción residencial y comercial, simplificando la ejecución de tareas complejas. Para ejecutar los muros, la constructora Carpenter Build emplea paneles de 3,30 m de altura que permiten encofrar alturas de entrepiso en un solo paso. Para los pilares se utilizan paneles de encofrado de 2,70 m de altura. A este efecto, MEVA desarrolló un encofrado para pilares que prevé paneles ­AluStar para los cuatro laterales.

Plataformas interiores en lugar de andamios

En ambos edificios se tuvieron que ejecutar tres núcleos, uno grande y dos pequeños respectivamente, para ascensores y escaleras. Debido al reducido espacio disponible en los núcleos, se utilizaron plataformas interiores telescópicas con plataformas secundarias de MEVA. Así pues, no se necesitan andamios y se reduce el requerimiento de grúas. Ya que las plataformas se pueden extender telescópicamente de manera flexible, podrán también utilizarse en futuros proyectos de Carpenter Build.

Considerables ventajas usando KAB

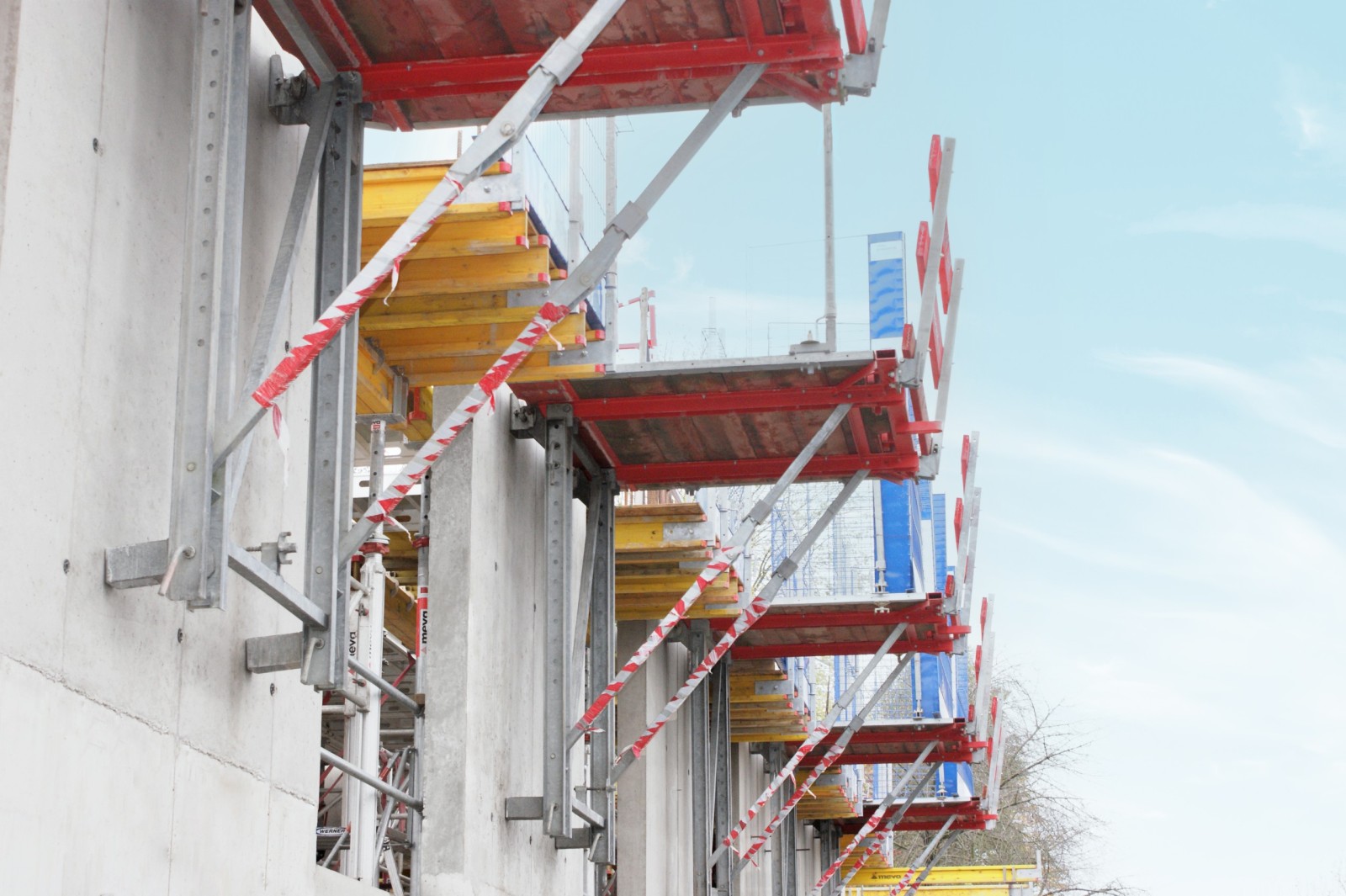

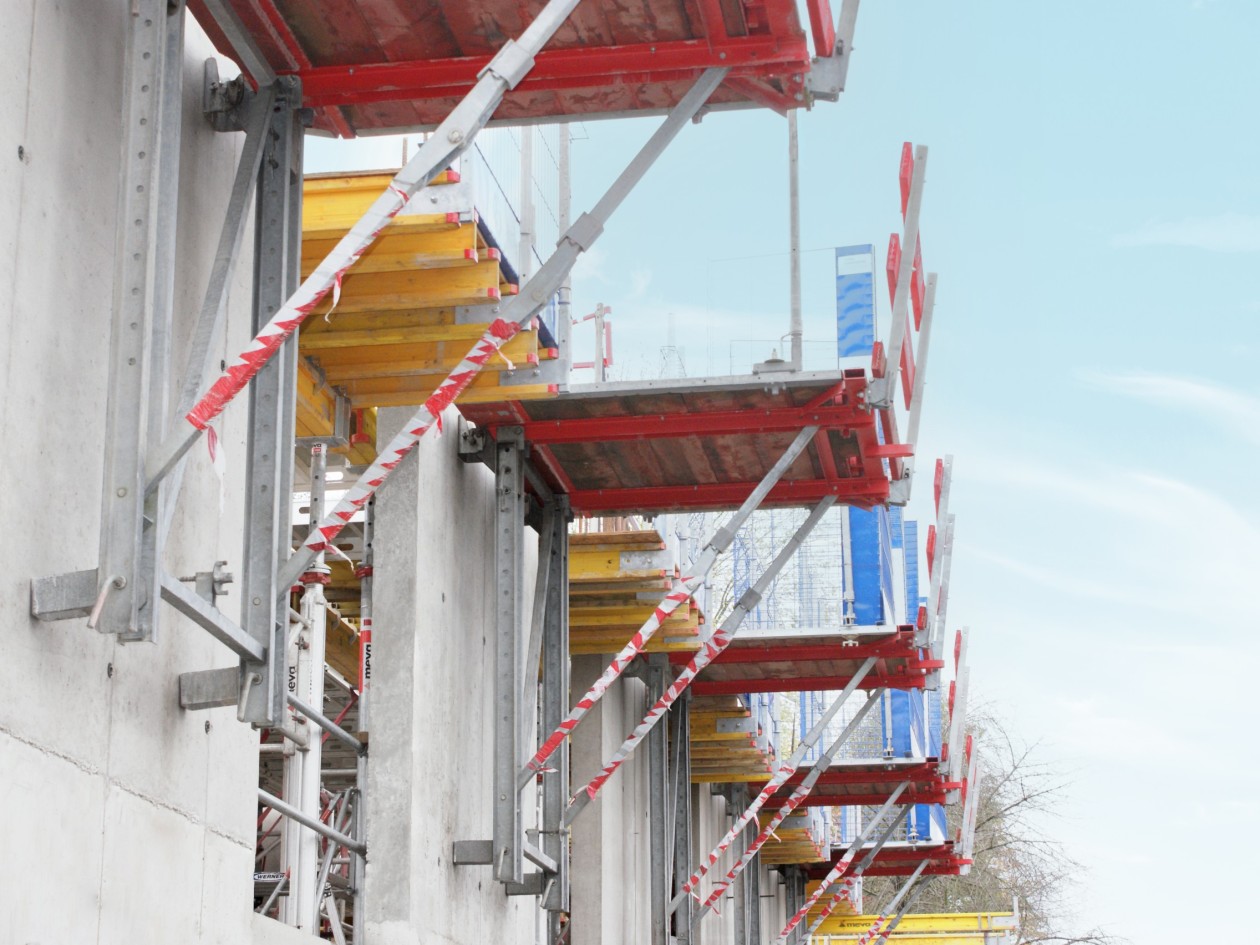

Por razones de estática, en la parte frontal de las plantas de aparcamiento se levantan muros cortantes. Entre los muros se han previsto superficies de vidrio. Para acceder al encofrado externo, originalmente se pensó utilizar un andamio convencional. Sin embargo, la plataforma de trabajo plegable KAB de MEVA ofrecía considerables ventajas, puesto que ahorra más material y trabajo que los andamios convencionales. Sus escuadras pueden soportar las cargas de encofrado y de acceso, demostrando su idoneidad en el área de acceso ubicada entre la fachada del edificio y el límite del terreno. KAB se viene utilizando también para otros trabajos similares en todo el proyecto.

Superficies de concreto expuestas

La superficie visible de los muros de las plantas de aparcamiento cuenta con un fino acabado. Las placas plásticas alkus, montadas de fábrica en todos los sistemas de encofrado de MEVA, proporcionan a las superficies una calidad elevada y uniforme, al tiempo que cumplen las más estrictas exigencias de concreto arquitectónico. Esta robusta cara de contacto tiene una superficie lisa, viene con 7 años de garantía y permite obtener un concreto de primera calidad aun después de 1.000 ciclos de uso. Además, queda al ras con el marco de los paneles, impidiendo que en el concreto se formen irregularidades usuales de los encofrados de madera.

Robusta y fácil de limpiar

Utilizando la placa plástica alkus, la contratista cumple a cabalidad las estrictas exigencias puestas a la calidad del concreto. Gracias al perfil cerrado, robusto y resistente a la torsión del marco del encofrado AluStar, se cumplen fácilmente las tolerancias de planaridad de los muros.

Carpenter Build: resultados de alta calidad

Elliot Booth, director comercial y técnico de ­Carpenter Build Ltd: “Durante la elección del encofrado hemos meditado concienzudamente que, además de buenos productos, también necesitábamos una eficiente asistencia al cliente. Los encofrados MevaDec y AluStar son fáciles de manipular y se pueden adaptar a un sinnúmero de situaciones y entornos. Asimismo, respetan el medio ambiente. Para nosotros era importante elegir un fabricante que persiguiera un enfoque integral y que nos prestase asistencia en la obra en cuanto a la utilización de sus encofrados. La asistencia se reflejó en forma de planos técnicos, apoyo in situ y cursos de capacitación. Este fue un factor decisivo para el éxito del encofrado. MEVA no solamente ha cooperado estrechamente con la empresa de ingeniería estructural TERM Engineering y el estudio de arquitectos L7 Architects, sino que también ha asegurado procesos de trabajo efectivos y eficientes”.

Los proyectistas de MEVA definieron claramente los objetivos: ejecución de construcciones complejas de manera segura haciendo uso de planos fáciles de entender. Esto ha complementado muy bien nuestro estilo de trabajo y ha hecho posible la consecución de resultados perfectos en la obra. Nuestro personal de obra se ha mostrado muy satisfecho con todos los aspectos del montaje y desmontaje del encofrado, en tanto que ha sido fácil realizar ajustes cuando fue necesario. Los paneles de AluStar han demostrado ser realmente ventajosos pues son ligeros y fáciles de colocar. El sistema KAB nos ha proporcionado un fácil acceso a los muros externos, sin tener que esperar a que se monte un andamio

Carl Drury, Civils & RC Frame Manager, Carpenter Build Ltd

Productos destacados:

• Encofrado para losas MevaDec
• Sistema de apuntalamiento MEP
• Encofrado para muros AluStar
• Sistema trepante KLK
• Andamio de trabajo KABArbeitsgerüst KAB

Contratista:
Carpenter Build Ltd, Liverpool,
www.carpenterbuild.co.uk

Cliente:
Carpenter Investments, Liverpool

Proyecto:
Springmount Mill Apartments, ­Stockport, Großbritannien

Ingeniería estática:
Term Engineering, Liverpool,
www.term-engineering.com

Arquitectos:
L7 Architects, Liverpool
www.l7architects.co.uk

Planificación y asesoría:
MEVA Formwork Systems Ltd., ­Tamworth (UK)
