Harmonieuze „Dreiklang“ in Aarau

Het Ziekenhuis van de Toekomst in Aarau wordt gebouwd met behulp van BIM

Het ziekenhuisgebouw van het Kantonale Ziekenhuis Aarau, met een oppervlakte van 145 x 120 meter, is bijna 50 meter hoog en bestaat uit twee verspringende lage verdiepingen en tien bovenverdiepingen plus een technische verdieping. In de toekomst zullen er 472 ziekenhuisbedden, 130 poliklinische bedden en 18 operatiekamers beschikbaar zijn. Het ziekenhuis wordt gerealiseerd volgens de strengste huidige bouwnorm, Minergie P-ECO. Dit voldoet aan hoge normen op het gebied van kwaliteit, comfort en energie. Na de opening van het ziekenhuis in 2026 worden de bestaande gebouwen afgebroken en wordt het park bij het ziekenhuiscomplex vergroot en opnieuw ingericht.

Het hele gebouw wordt „Dreiklang“ (drieklank) genoemd, omdat drie hoofddelen een harmonieuze eenheid vormen. De poliklinieken zijn rechtstreeks verbonden met de vier verdiepingen tellende basis met functionele ruimtes. Daarboven ligt een vierkant (75 x 75 meter) opgezet gedeelte van zes verdiepingen voor de afdelingen.

Tablets in plaats van papier

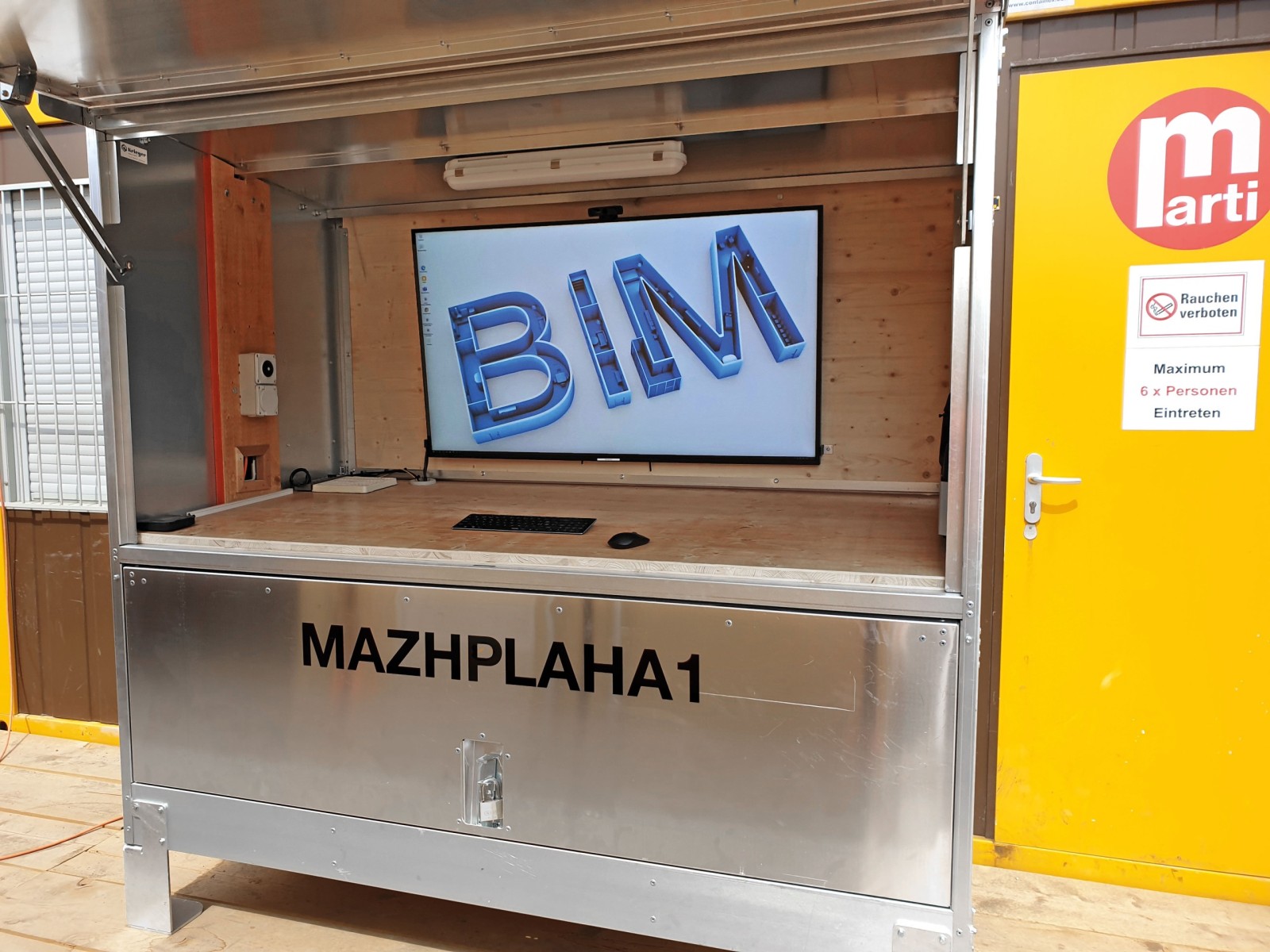

Na minder dan twee jaar was de ruwbouw klaar. Tot 140 mensen werkten tegelijkertijd op de bouwplaats, twee in situbetoninstallaties leverden 62.000 m³ beton. Er werd 9.300 ton wapening en 235.000 m² bekisting gebruikt. Des te verbazingwekkender is het dat de planning van de bouwplaats volledig papierloos was en werd uitgevoerd met behulp van 3D-modellen via Building Information Modelling – BIM. Op de bouwplaats werden 20 tablets gebruikt, zodat uitvoerders en voormannen altijd de nieuwste plannen bij de hand hadden. Vijf „BIM-Plan-Hüsli“ verspreid over de bouwplaats dienden als informatie- en ontmoetingspunten.

De verantwoordelijke medewerkers van Marti waren blij met de verbeteringen op het gebied van efficiëntie, nauwkeurigheid en communicatie dankzij BIM. Het kantonale ziekenhuis is het grootste project tot nu toe van totaalaannemer Implenia AG dat is gerealiseerd met de BIM-2-Field methode. Er werden ongeveer 200 deelmodellen samengevoegd tot één totaalmodel. MEVA was verantwoordelijk voor de planning van de wandbekisting en werksteigers en had een aanvullend contract om van alle schachtwanden BIM-compatibele modellen te maken. Dit werd gerealiseerd met het partnerbedrijf BIM².

Sterke bekisting voor sterke muren

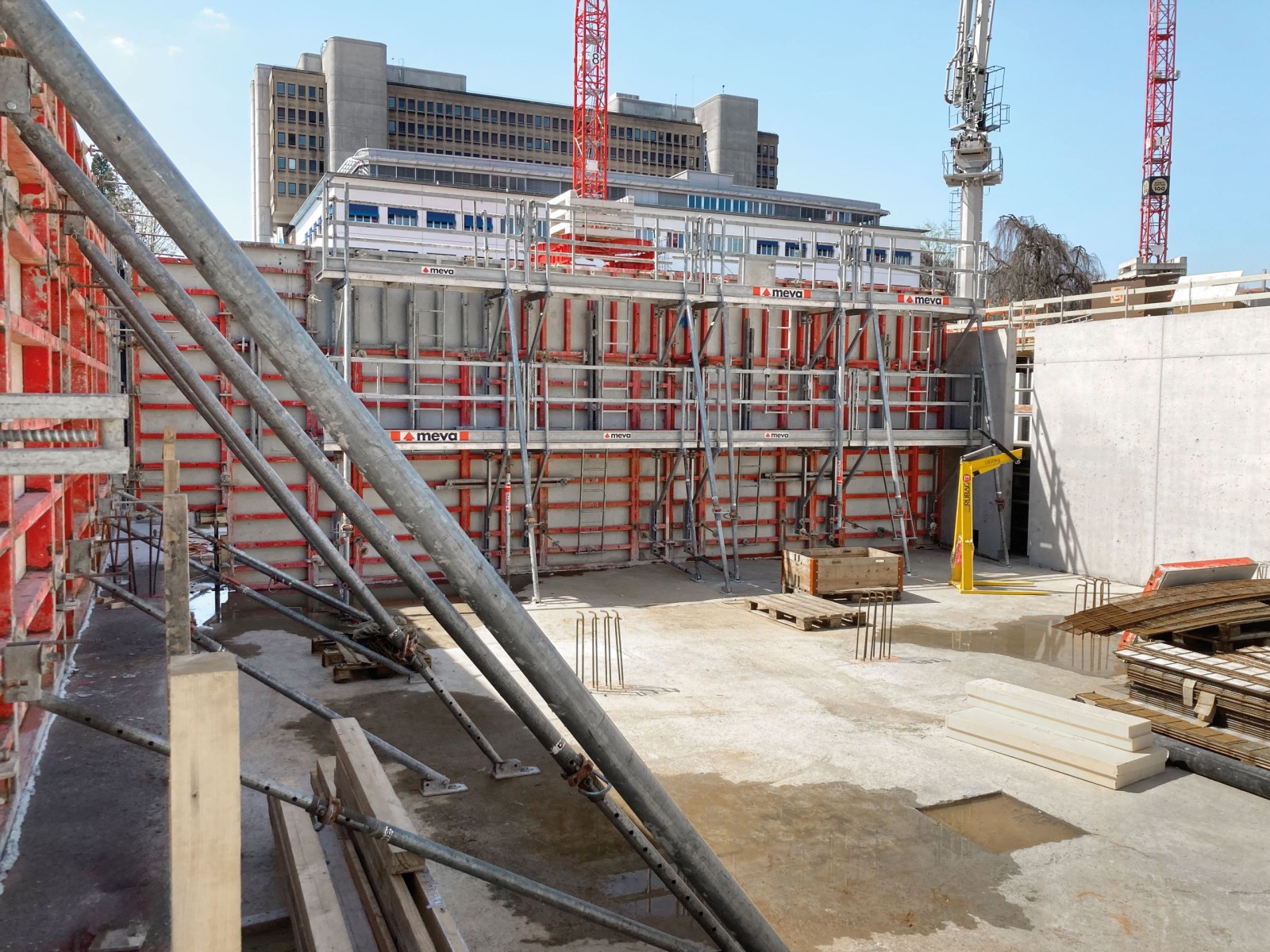

Voor de bouw van de wanden met vloerhoogten tot 5,30 meter gebruikte Marti een bekistingssysteem van MEVA, dat al in talloze projecten voor het gerenommeerde bouwbedrijf zijn waarde heeft bewezen. De hoogwaardige wandbekisting ­Mammut 350 met een volvlaks mogelijke betondrukopname van 100 kN/m² maakt korte storttijden tot een hoogte van 4 m en een snel bouwproces mogelijk. De eenvoudige opstelling met meerdere hoekconfiguraties voor een reeks plattegronden versnelt het werk ook.

De tot 8,75 m² grote bekistingselementen (350/250) werden gecombineerd met het SecuritBasic beveiligingssysteem met werksteigers. Deze wordt eenvoudig met slechts één onderdeel, de flensbout, op de Mammut 350 elementen gemonteerd en garandeert met een draagvermogen tot 200 kg/m² continue veiligheid tijdens montage- en stortzaamheden.

Met steunbokken in de grond

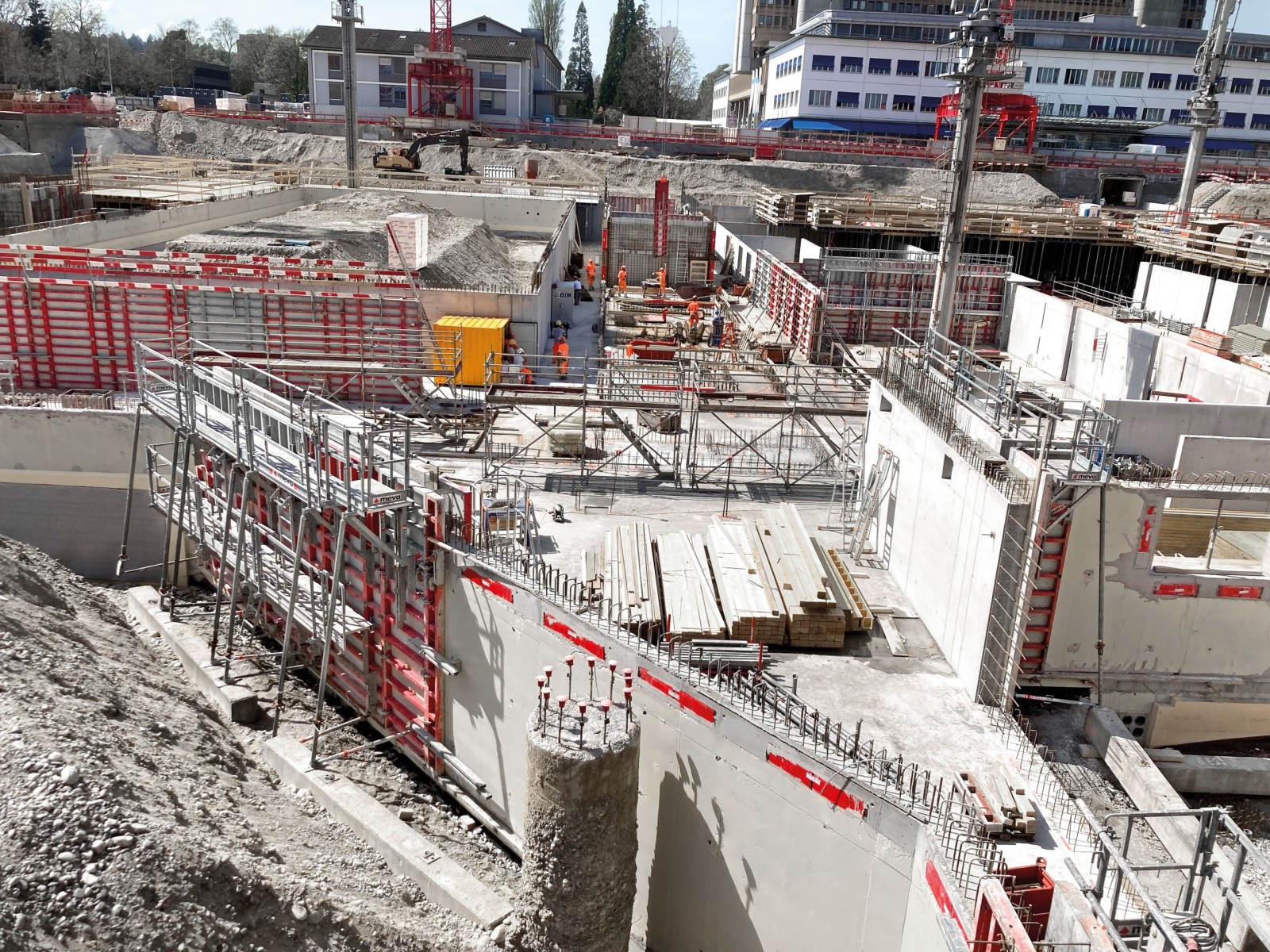

De lage verdiepingen werden ten dele gepland en gerealiseerd met enkelzijdige wandbekisting – ook met Mammut 350. MEVA steunbokken STB 450 werden gebruikt om de betondruk via de bekistingselementen veilig af te leiden naar de fundering. Ze zijn ideaal voor het storten van beton tegen de grond en voor het ondersteunen van bouwputten en kunnen zware lasten dragen op plaatsen met weinig ruimte. De STB 450‘s zijn slechts 2,45 m diep, passen op elke vrachtwagen, kunnen compact worden opgeslagen en zijn te verplaatsen met een kraan of met wielen.

Op maat gemaakte schachtvlonders

Het gebouw heeft tien trappenhuis- en liftkernen. Om ervoor te zorgen dat het werk onder comfortabele omstandigheden kon worden uitgevoerd en om aan de hoogste veiligheidseisen te voldoen werden voor elke kern twee tot drie – 23 in totaal – op maat gemaakte schachtvlonders gebruikt, waarvan sommige waren uitgerust met naloopvlonders. Ze werden gepland door MEVA en voorgemonteerd afgeleverd op de bouwplaats.

De trappenhuizen van de Drieklank blinken ook uit in de kwaliteit van het zichtbeton, net als de boulevard (de entree) en andere expliciete delen van het gebouw. Mammut 350 is hiervoor bij uitstek geschikt dankzij de verzonken centerpenposities met een symmetrisch anker- en voegpatroon en verbetert de algehele architectonische uitstraling. Dit systeem is net als alle andere MEVA systemen standaard voorzien van de vol kunststof plaat alkus. Ze zijn grondstofbesparend te reinigen, kunnen op het bouwterrein worden gerepareerd en zijn geschikt voor ongeveer 1.500 hoogwaardige bekistingsinzetten gedurende hun lange levensduur.

Eigen materiaal en HuurPlus
Das Material kam zum überwiegenden Teil aus Marti-eigenem Bestand. Ergänzt wurde es mit Mietmaterial, das von MEVA Schweiz in Seon geliefert wurde. Das Bauunternehmen entschied sich für das Komplettpaket MietePlus und erhielt damit Kalkulationssicherheit von Anfang an. Denn neben Miete und Logistik sind sämtliche Serviceleistungen wie Reinigung und Reparaturen bereits inklusive.

MEVA-systemen

• Wandbekisting Mammut 350
• Veiligheidssysteem SecuritBasic
• Schachtvlonders

Project:
Vervangend ziekenhuisgebouw „­Dreiklang“, Aarau, Zwitserland

Totaalaannemer:
Implenia AG, Zürich

Bouwonderneming:
Marti AG, Zürich

Bouwkundig ingenieur:
WaltGalmarini AG, Zürich

Architectenconsortium:
Burckhardt + Partner AG, Zürich; wörner traxler richter, Basel

Planning en begeleiding:
MEVA Schalungs-Systeme AG, Seon, Zwitserland
