Megbízhatóan teljesíti az összes elvárást

Nagyfelületű, látványbeton minőségű sorházfalak betonozása egy ütemben

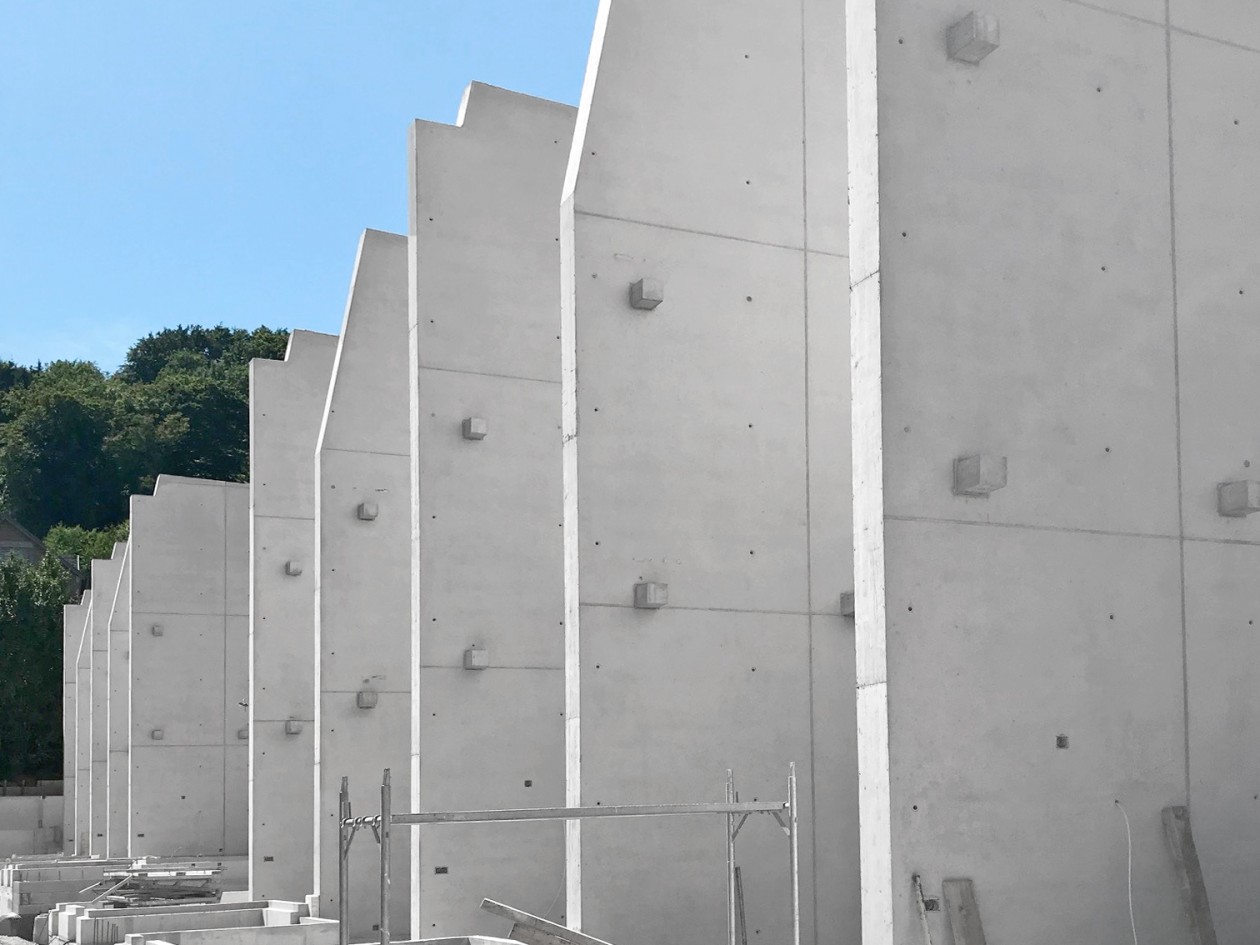

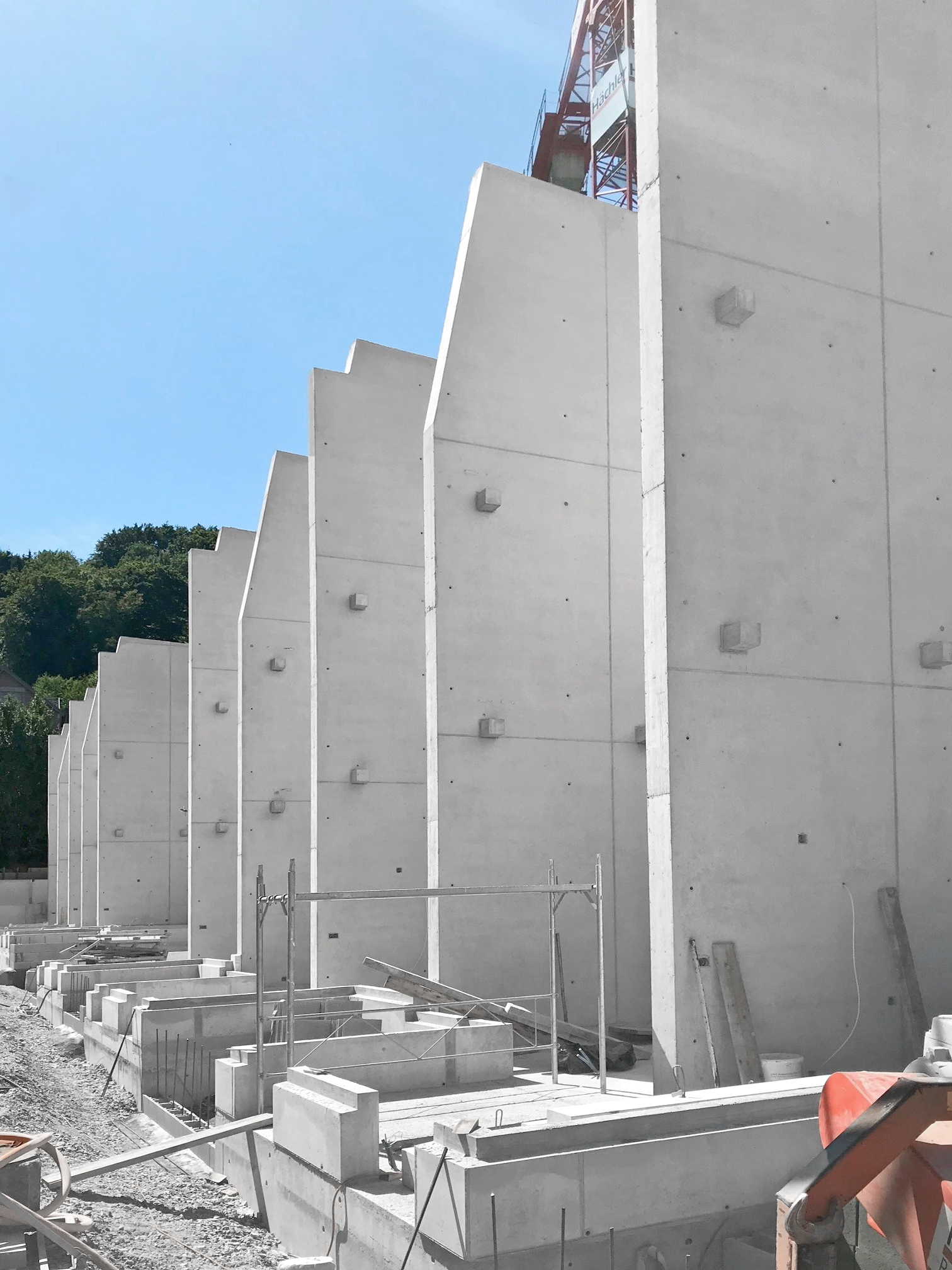

A badeni Stockmattstrassén épült 12 sorházat két épülettömb foglalja magába. Hibrid építési eljárással, tehát beton és fa kombinációjával épülnek. Amíg az új épület alsó szintje hagyományos betonozással készül, a felső szintek fal- és födémkonstrukciójához fa elemeket használnak majd. A Hächler AG Hoch- und Tiefbau betonozta a házakat elválasztó falakat és az alsó szintet.

Magas követelmények a dolgozókkal és az anyaggal szemben

Az alsó szint hagyományos építési módszereihez képest a válaszfalak betonozása újszerű megoldásokat követelt. A Hächler cég csapata – Walter Herzog építésvezető irányításával – gazdag tudását és tapasztalatát kamatoztatta a projektnél. De a zsalurendszernek is nagy teljesítőképességgel kellett rendelkeznie. Az építtető előírása szerint az egyenként 28 cm vastag, 10,50 m magas és 11,37 m hosszú falakat kiváló látványbeton minőségben kellett betonozni: 2-es zsaluzási módszerrel, új minőségű, sértetlen zsaluhéjjal kialakított, tiszta és egyenletes struktúrájú látható felületekkel. Az építőipari vállalat 250 m²-nyi Mammut-XT elemet és Triplex oldaltámaszokat bérelt. Az XT23-as kónuszos ankerrel megvalósítható volt a nagytáblás, 100 kN/m² frissbetonnyomás-felvevő képességű és elemenként 8,75 m² (3,50 x 2,50 m) felületű zsaluzat egyoldali átkötése, valamint a gyors zsaluzás csupán néhány alkatrésszel. Az alapfelszereltséghez tartozó alkus műanyag zsaluhéj optimális a mindvégig kiváló minőségű betonfelület eléréséhez.

A Hächler cég a saját módszerét alkalmazza

Az építő csapat a szabadon maradó falak elkészítéséhez a cég saját megoldását alkalmazta: az építtető mérnöke által előírt, több lépéses eljárás helyett egy ütemben betonozott. Ennek megfelelően át kellett dolgozni a zsaluzási és vasalati terveket, de megérte. Walter Herzog: „A saját módszerünkkel falanként csaknem 700 kg betonacélt takarítottunk meg, mivel nem volt szükség vasalat illesztésekre.“ Ennek nagyon örült az építtető. Az együtemű betonozás összhangban állt az építészmérnökök terveivel is, miszerint a válaszfalakat csak enyhén pigmentált lazúrral szándékozza kezelni. Hiszen „A munkahézagok a látványbeton gyenge pontjai” –, mondja Walter Herzog.

Az egy ütemben végzett betonozásnak köszönhetően kiküszöbölték a változó időjárással együttjáró színkülönbségeket. A beton nyomószilárdságával szemben nem határoztak meg különleges követelményeket. Az alsó szinten a Hächler és a betonszállító cég mintafalakat betonozott a folyási tulajdonságok optimalizálása érdekében, hogy a plasztikus betont csupán két tölcséren keresztül tölthessék be. Ezt követően a betont a megszokott módon tömörítették.

Betöltés egy órás ütemben

Egy falszakasz 30 m³ friss betont tartalmazott, ezt négy fordulóban, betonkeverővel szállították – óránként,7-től 10- ig. Közel 40 perc alatt töltötték be és tömörítették a betont. „A következő betonkeverő megérkezéséig tartó várakozási idővel csökkentettük a betonozási sebességet” –, mondja Walter Herzog. „A különböző időben érkező betonszállítmányokat problémamentesen tömörítettük egymással. A rákövetkező napon a falakat kizsaluztuk és a zsalukat áthelyeztük.”

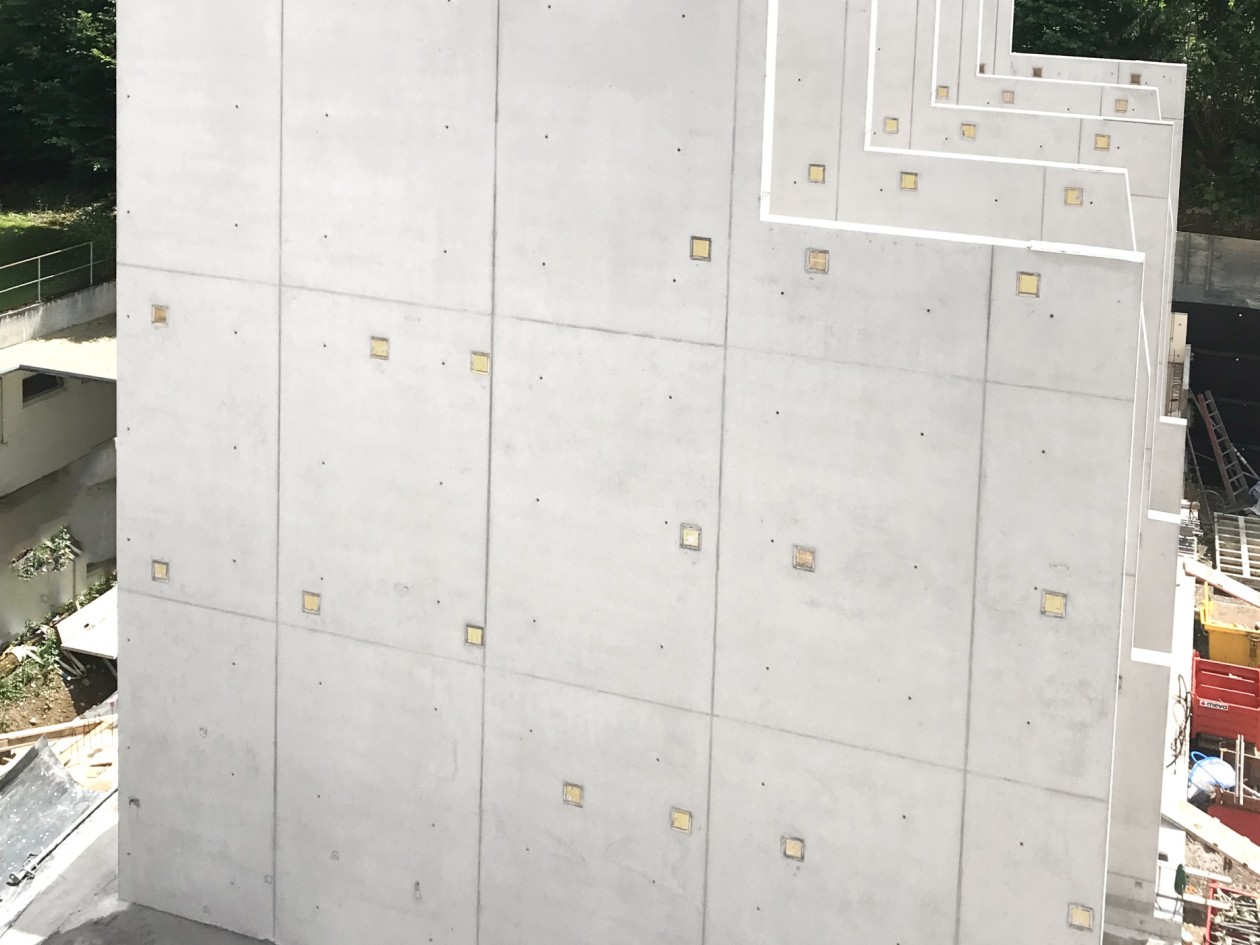

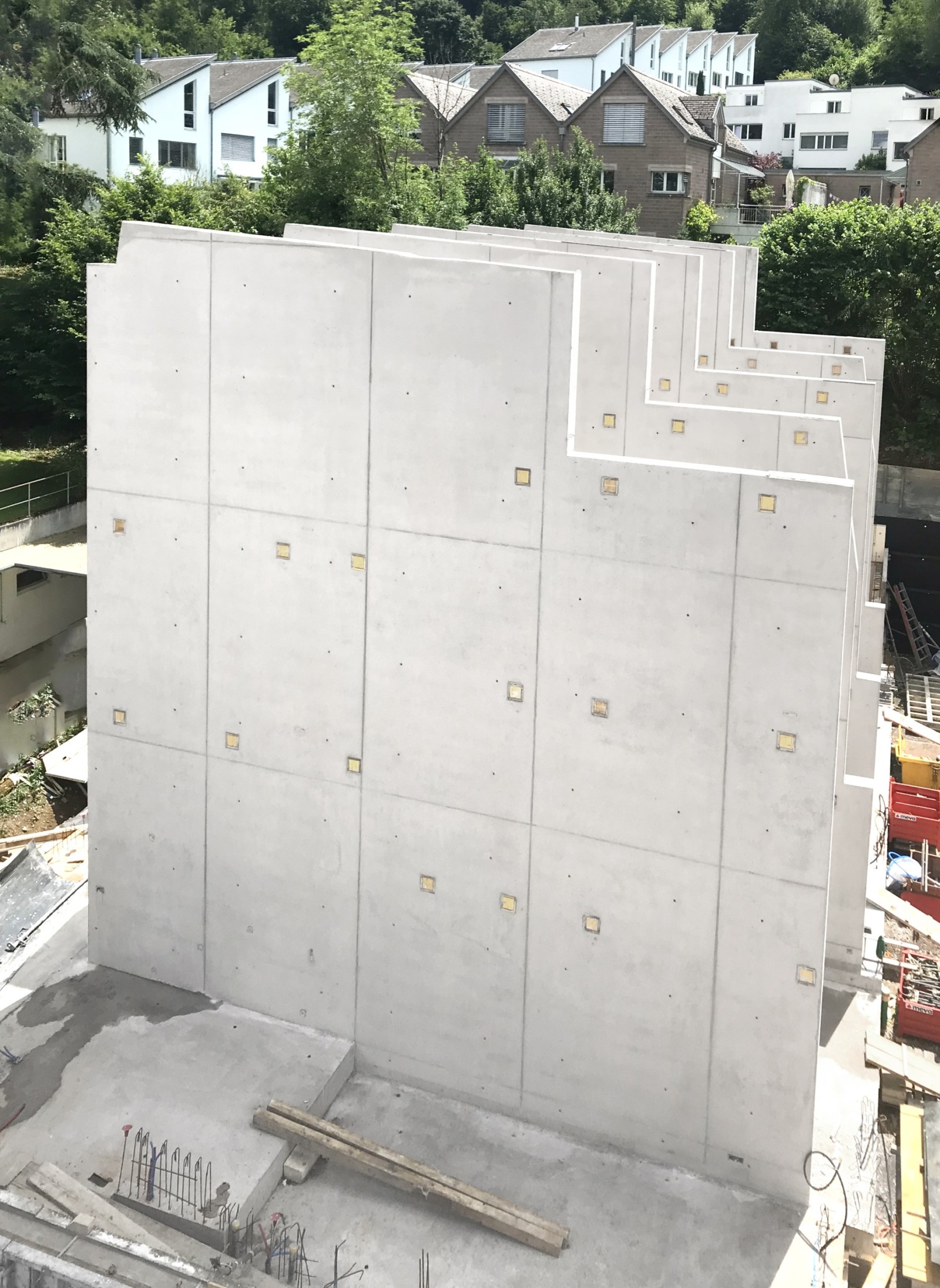

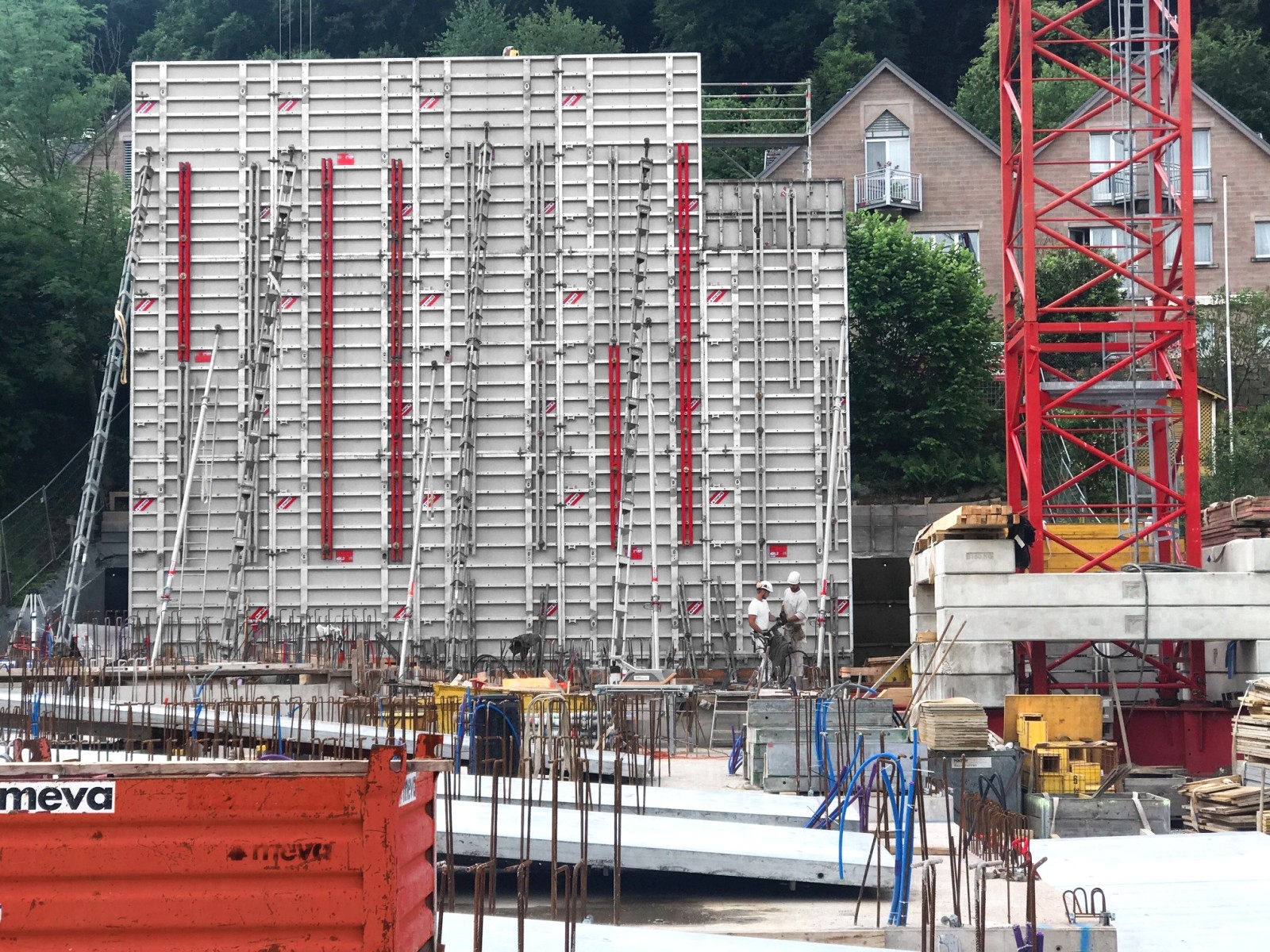

A teljes, 11,37 m széles és 10,50 m magas falfelülethez összesen 15 darab Mammut-XT 350/250-es elemre volt szükség: öt egymás mellett és egyenként három, egymás felett. A kizsaluzás után két 10,50 x 5,00 m, valamint egy 10,50 x 2,50 m méretű elemet helyeztünk át. A daru horogmagasságát úgy választottuk meg, hogy a függesztékre akasztott zsalut a betonozott falak fölé lehessen emelni.

Nyomásmérő cellákra csak kezdetben volt szükség

A Hächler AG az első három fal esetében még végzett nyomásmérést, rendszeresen ellenőrizve az átkötőszárakra ható erőt. A kiválasztott betonozási módszerrel a Mammut XT 100 kN/m²-es megengedett frissbetonnyomását azonban nem lépték túl. Így lemondhattak további nyomásmérő cellák beépítéséről.

Büszkék vagyunk az eredményre

Egy, a tenderkiírás szakaszában lévő, ugyancsak magas falú építési projekthez az osztályvezető ismét a Mammut XT-t kívánja alkalmazni. Az ő tanulsága a badeni projektről:

Az eredmény teljes mértékben kielégíti az építtető- és az építésvezető elvárásait. Ez büszkeséggel tölt el mindenkit. Nem mindennapi látvány az ilyen magas, egy ütemben öntött betonfal. Ezek a kihívások és a megoldásukból fakadó sikerélmények teszik a munkánkat csodálatossá.

Hächler AG Hoch- und Tiefbau, ­Wettingen (CH)

Használt rendszerek:

• Mammut XT falzsalu
• Triplex oldaltámaszok

Építőipari vállalat:
Hächler AG Hoch- und Tiefbau, ­Wettingen (CH)

Építtető:
Lägern Wohnen, Wettingen (CH)

Projekt:
Családi sorházak, Baden (CH)

Tervezés és tanácsadás:
MEVA Schalungs-Systeme AG, Seon (CH)
