Egyedülálló csigalépcső részletes tervezése és kivitelezése

Részletes tervekkel és praktikus megoldásokkal készült Stuttgartban a magas látványbeton követelményeknek megfelelő, egyedülálló csigalépcső.

A mai betonkeverékeknek és a különféle anyagú zsaluzatoknak köszönhetően magasabb, vékonyabb és sűrűbb vasszerelésű szerkezeti elemek kiváló minőségű betonozása is lehetővé vált. Látványbeton esetén a megfelelő anyagok és munkaeszközök kiválasztása mellett az építkezés résztvevői közötti egyeztetés is fontos szerepet játszik. Az esztétikai jellegzetességeket, mint pl. a formát, texturát, színt, fugákat, előzetesen, a lehető legpontosabban meg kell határozni, hogy az építészmérnököknek, a megrendelőknek, a tervezőknek és az építési vállalkozóknak egységes elképzelése legyen ezekről.

Megtervezhető? Természetesen!

Nemzetközi egyesületek és szervezetek saját irányelveket dolgoztak ki, melyek célja a későbbi arculat és az egységes tervezési folyamatok egyértelmű meghatározása. A németországi Beton és Építéstechnikai Egyesület (Deutscher Beton- und Bautechnik Verein e.V. – DBV) irányelve fontos információkat tartalmaz erről. Más országok hasonló irányelvei ugyanezeket a célokat követik. A DBV a látszóbetont négy minőségi osztályba sorolta be – az SB1-től kezdve a legmagasabb SB4-ig –, és meghatározta az egyes osztályokhoz tartozó követelményeket, valamint a hozzájuk tartozó jellemzőket. Különleges esztétikai igények esetén, mint például homlokzat vagy reprezentatív épületrészek kialakításánál, a DBV próbafelületeken javasolja meghatározni a kívánt látszóbeton minőséget. Ezáltal az adott építkezés valós viszonyai között állapítható meg, hogy milyen minőség állítható elő.

Betonkígyó a figyelem központjában

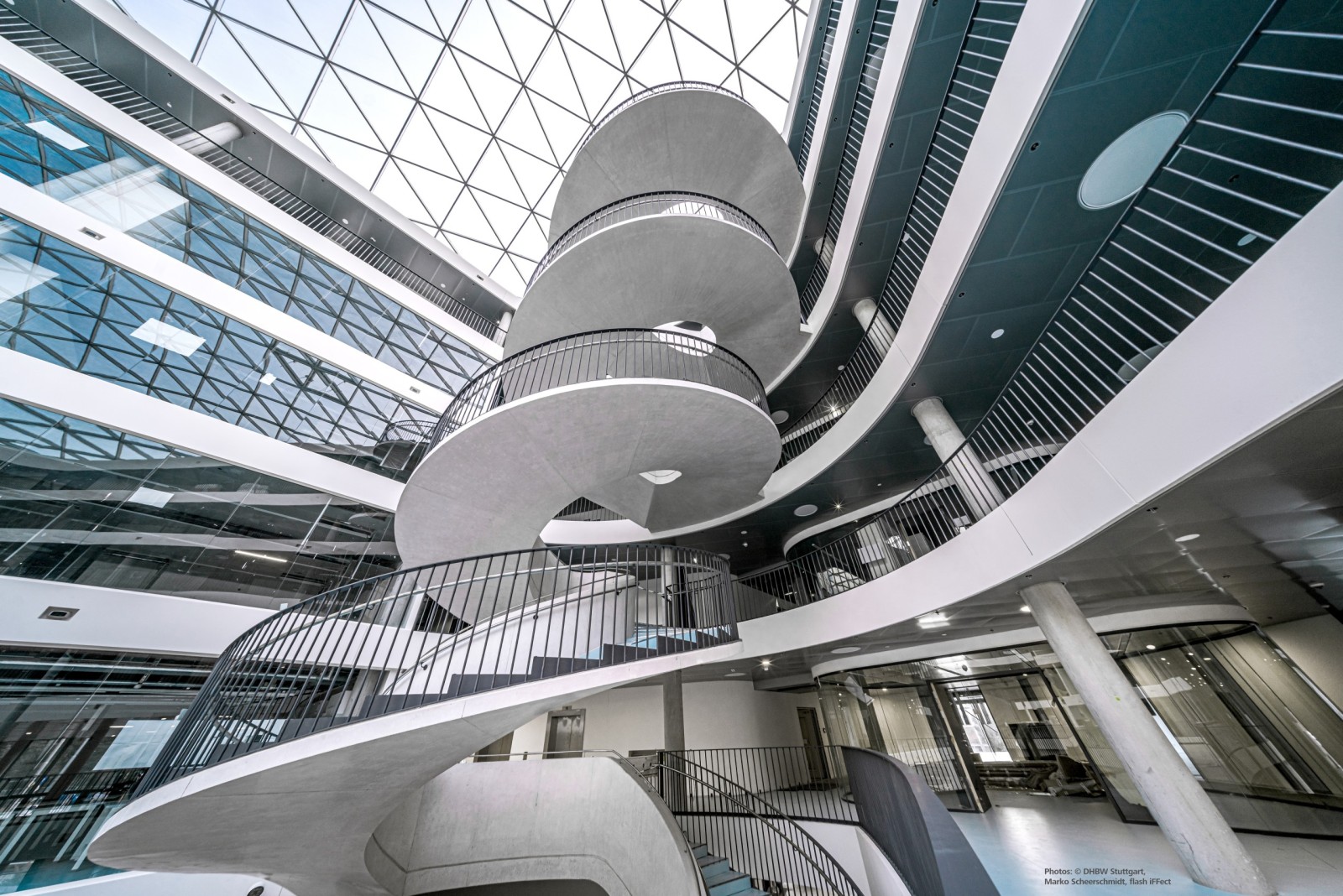

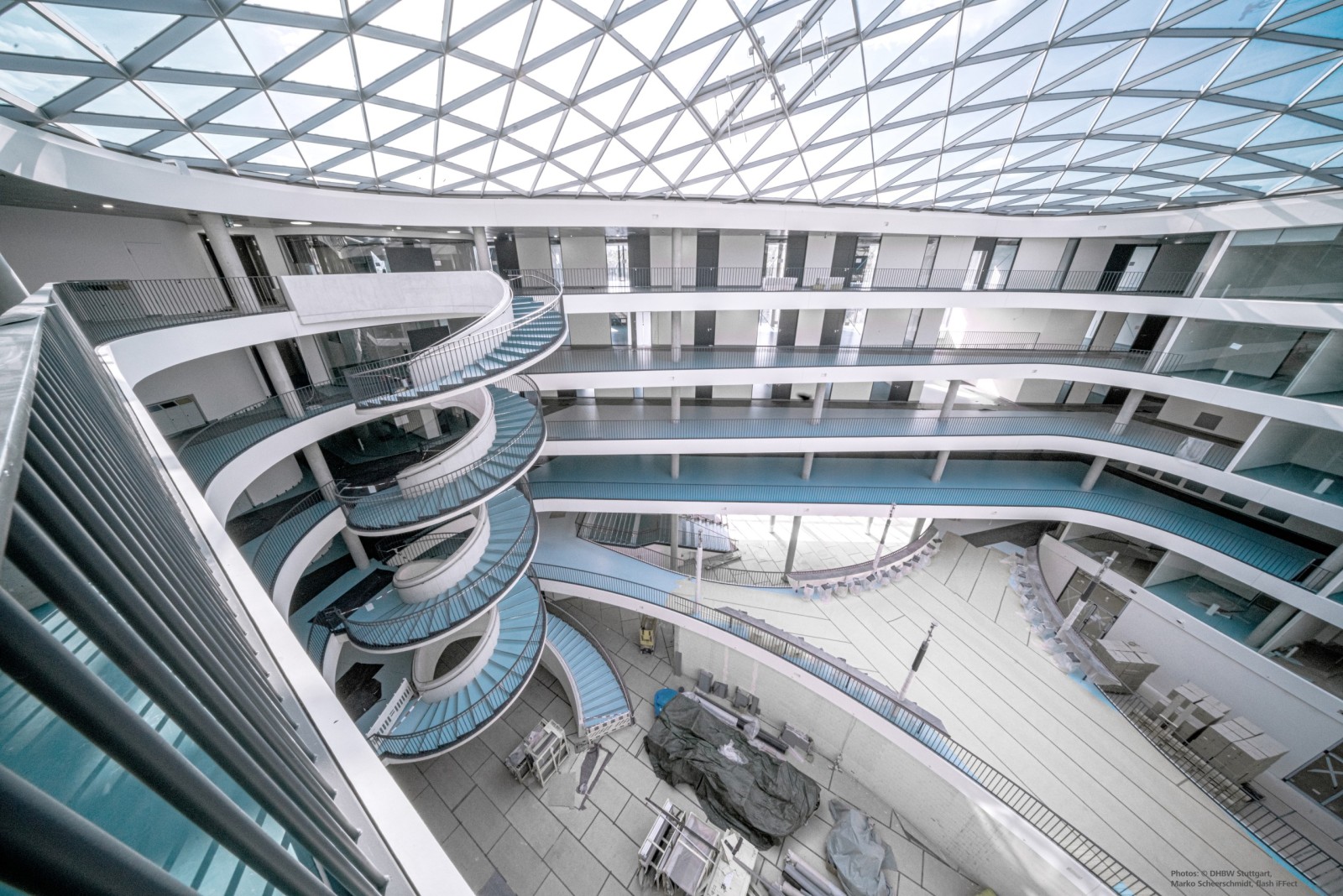

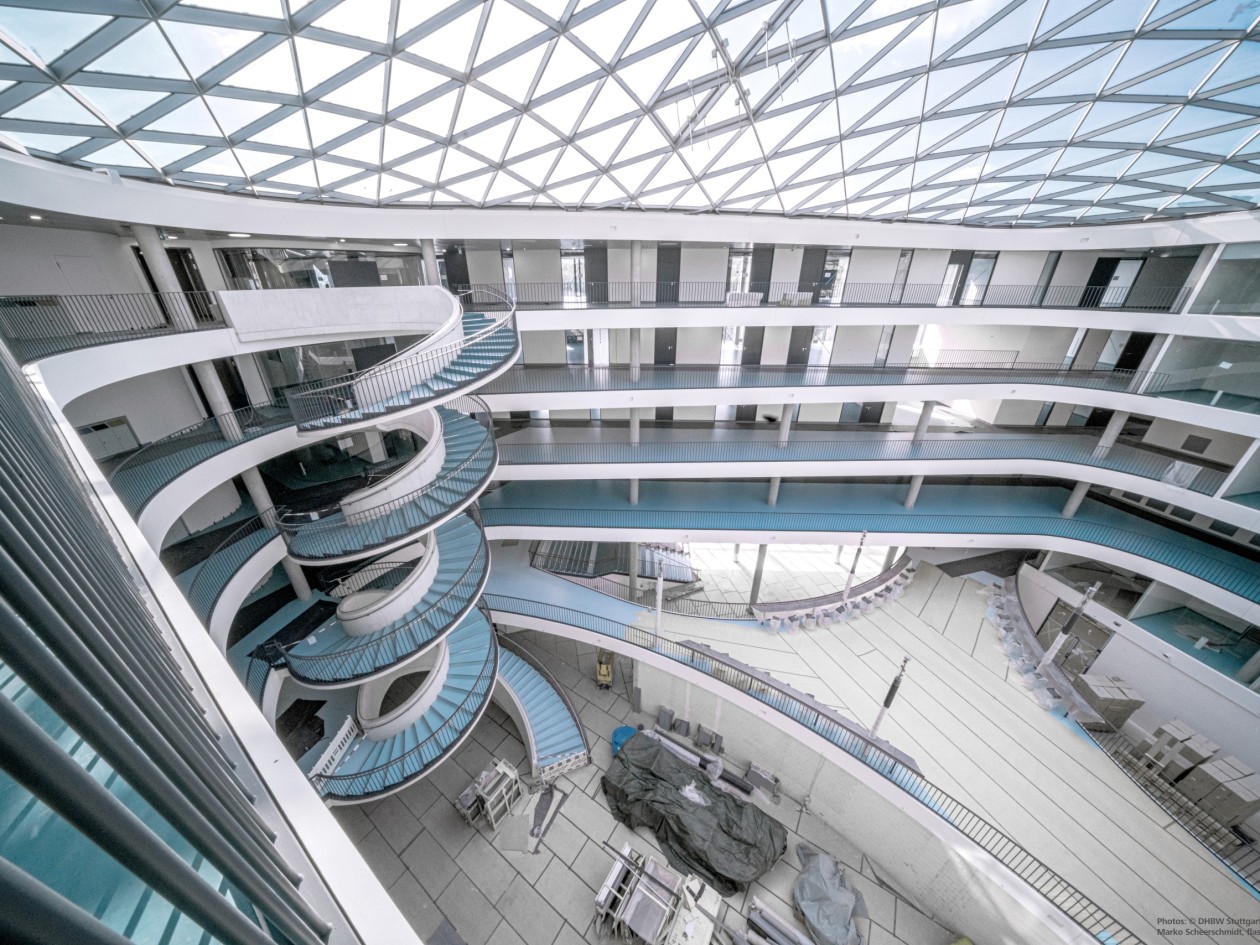

Új projektek tervezésénél az építészek a látványbetont gyakran művészi elemként alkalmazzák. A megnövekedett esztétikai követelmények kiváló teljesítése nagy tapasztalatot és szépérzéket követel az építőipari vállalattól. Például Stuttgartban, a baden-württenbergi duális főiskola (DHBW) új műszaki tanszékének építésénél. Az üvegkupolán keresztül beözönlő fény szemet kápráztató látványosságként jeleníti meg a impozáns átriumot. Az épület leggyönyörködtetőbb eleme az emeletről emeletre ferdén magasba kígyózó, különleges csigalépcső. Hat emeletet köt össze egymással és a legmagasabb SB4-es látványbeton minőségben készült. Az igényes geometriát a betonnal szemben támasztott különleges követelmények egészítik ki. A betonfelületnek különösen simának, egyenletes színárnyalatúnak kell lennie és csak minimális mennyiségű fuga lehet rajta.

Minden egy kézből

A zsalutervezésért a MEVA egyedi konstrukciókat tervező irodája volt felelős. Itt dolgozik Jochen ­Moosmann csapata, ami egyben arra is utal, hogy a részletes tervezés elsősorban magas minőségű kézi munka. „A zsalu különálló téridomokból áll, amelyeket először három dimenzióban megtervezzük, majd újra szétdaraboljuk, hogy minden ív és sarok pontosan illeszkedjen egymáshoz” -, magyarázza Mossmann. Esetünkben szükségessé vált, hogy a feljáró és a mellvédfal közé fugát integráljunk, amely jól illeszkedik a lépcső összképébe.

Víziók megvalósítása

A fehér betonból az előírások szerint SB4 látványbeton minőségben készülő lépcső úgy néz majd ki, mintha egy darabból gyártották volna. Éppen ennél a világos színnél, az egyenletes színárnyalat eléréséhez a DBV javaslata szerint az építési elemek geometriáját úgy kell megtervezni, hogy a betonozás egyszerű és gyors legyen. Az átkötések egyenletes meghúzása érdekében kerülni kell a bonyolult geometriát. Egy ilyen ívelt formánál ez meglehetősen nehéz.

„Amellett, hogy köt bennünket a megadott forma, mérlegelnünk kell, hogyan lehet a lehető legjobban az egyes részeket betonozni, alátámasztani, átkötni és aztán kizsaluzni.” Ezért a lépcső feljáróját és mellvédjét külön zsaluztuk. A feljáró lapos zsalujára csak csekély frissbetonnyomás hatott, így átkötés nélkül is biztosított volt a mérettartás. Átkötési furatoktól mentes maradt a mellvéd is, mivel az átkötéseket a mellvéd felett és alatt oldottuk meg.

Formahűség

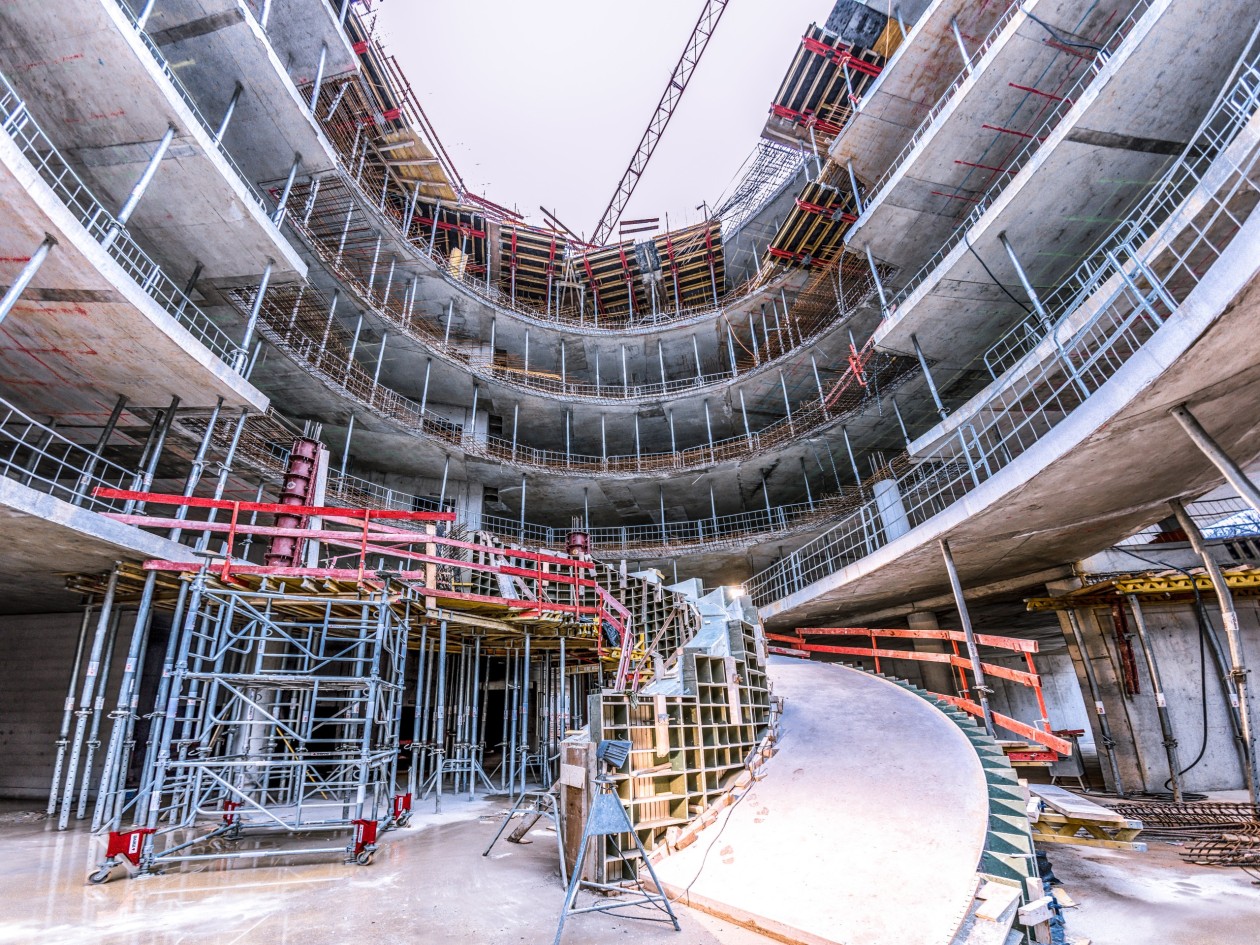

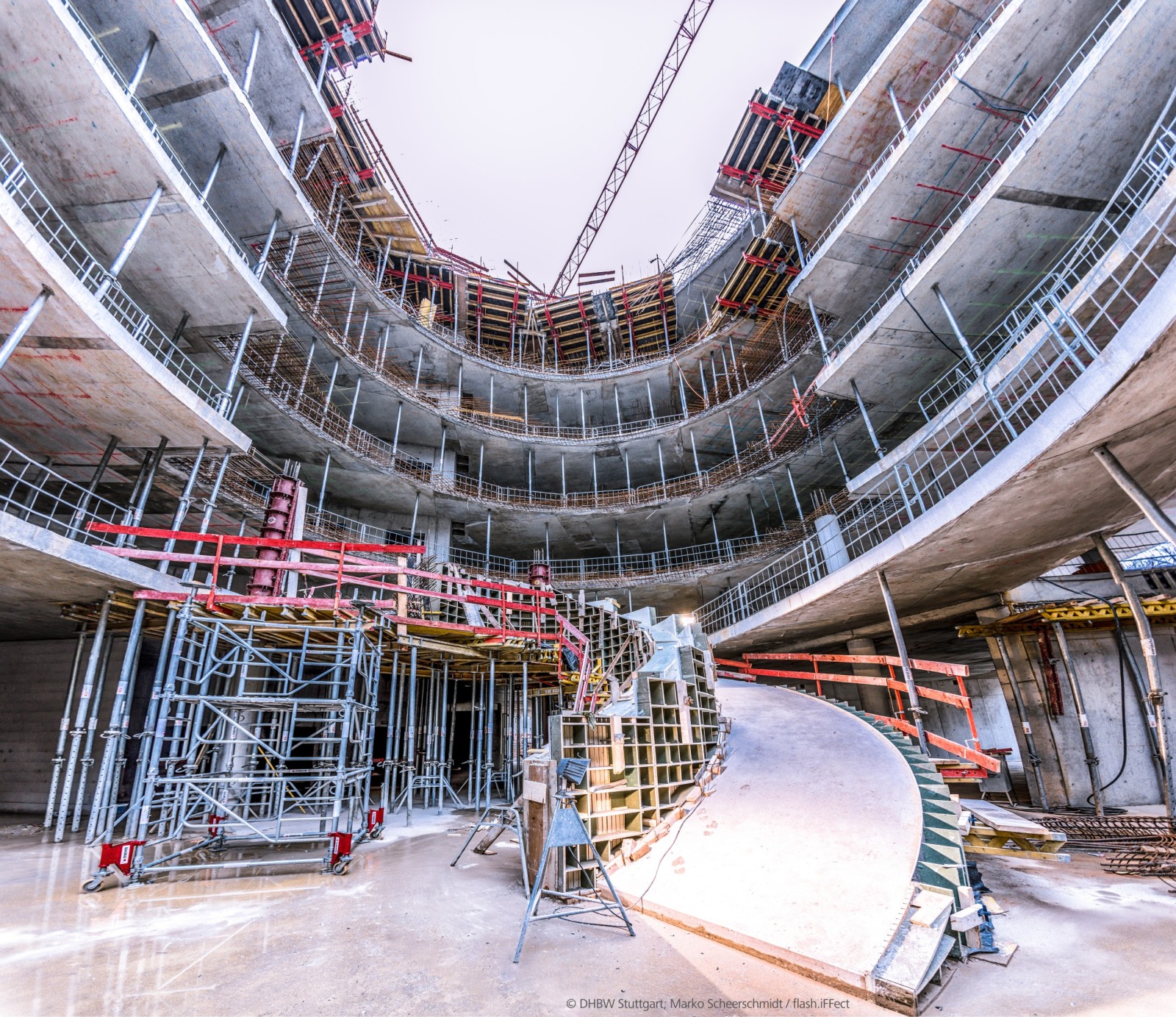

Mivel az egyes lépcsőszakaszok az emeleteken túlnyúlnak és egymáshoz képest eltolódnak, az egyes elemek alátámasztásához teljes körű és egyedi koncepcióra volt szükség. A neves Ed. Züblin AG építőipari vállalat csapata a MEVA MT 60-as tartóállvány-rendszerével néhány emelvényt alakított ki az egyedi zsaluk pontos alátámasztására. „Részletes tervezéssel az egyes részek felépítése szinte ugyanolyan egyszerű volt, mint az egyedi tartóállványé. „A MEVA itt valóban jó munkát végzett” -, hangzott el az építésvezetés részéről. Az egyedi zsalu egyes elemeit milliméter pontossággal tervezték és az építési terv szerinti jelöléssel látták el, ezzel is megkönnyítve a felépítést. A MT 60-as tartóállvány pedig egyszerű összeszerelhetőségével tűnt ki a mezőnyből – szerszám nélkül szereléssel, fekvő vagy álló helyzetben, az egyes alkatrészek max. 15 kg-os súlyával.

Használt rendszerek:

• Egyedi zsaluk
• MT 60

Építőipari vállalat:
Ed. Züblin AG, Bereich Stuttgart (D)

Projekt:
Baden-Württembergi Duális Főiskola (DHBW) Stuttgart, Műszaki tanszék (Németország)

Építtető:
Vermögen und Bau Baden-Württemberg, Schwäbisch Gmünd (D)

Építészek:
3XN, Wenzel + Wenzel

Tervezés és tanácsadás:
MEVA Schalungs-Systeme GmbH, Haiterbac
