Knapp 14 Meter auf einen Schlag

Wie die Hächler AG hohe Wände schneller und günstiger betoniert

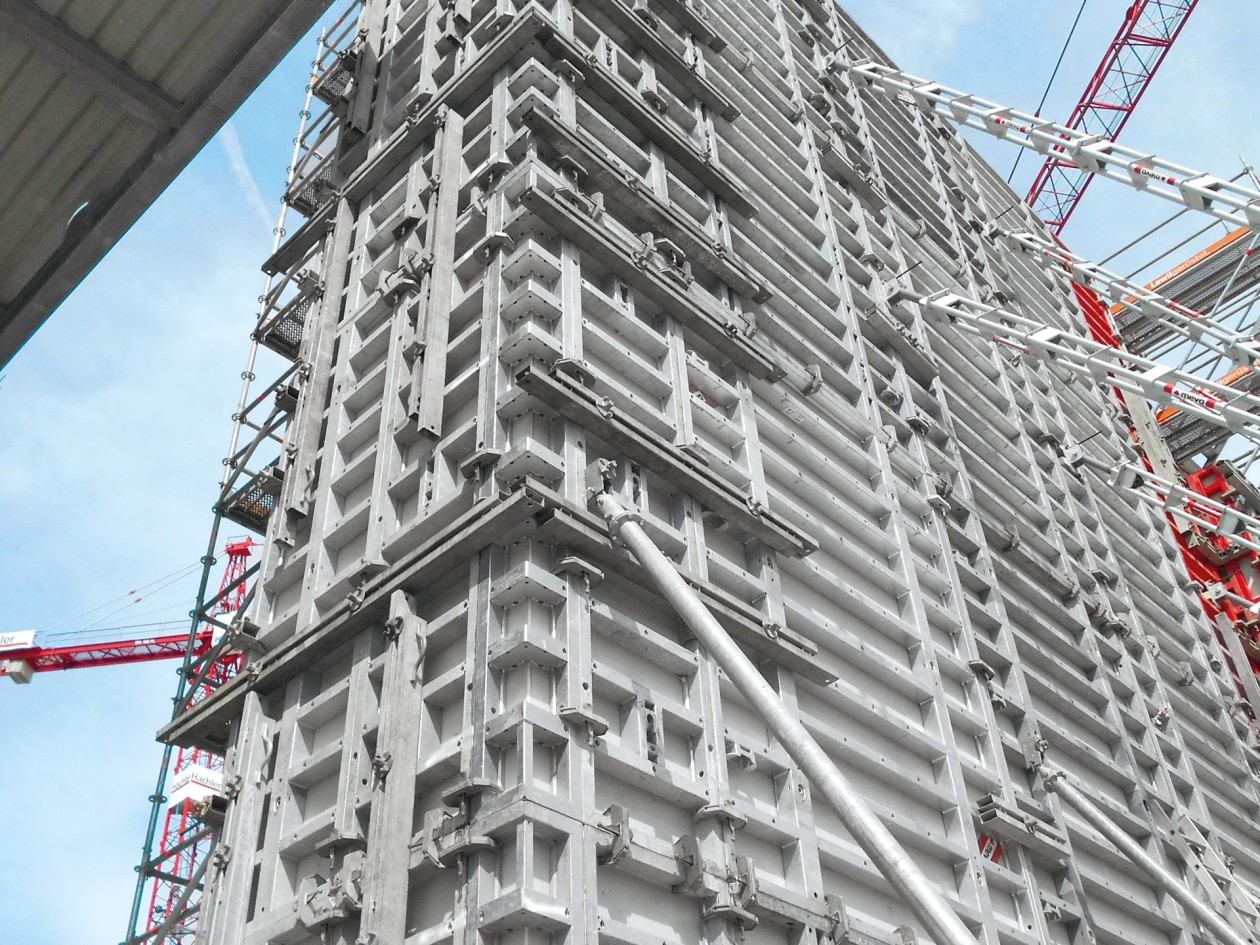

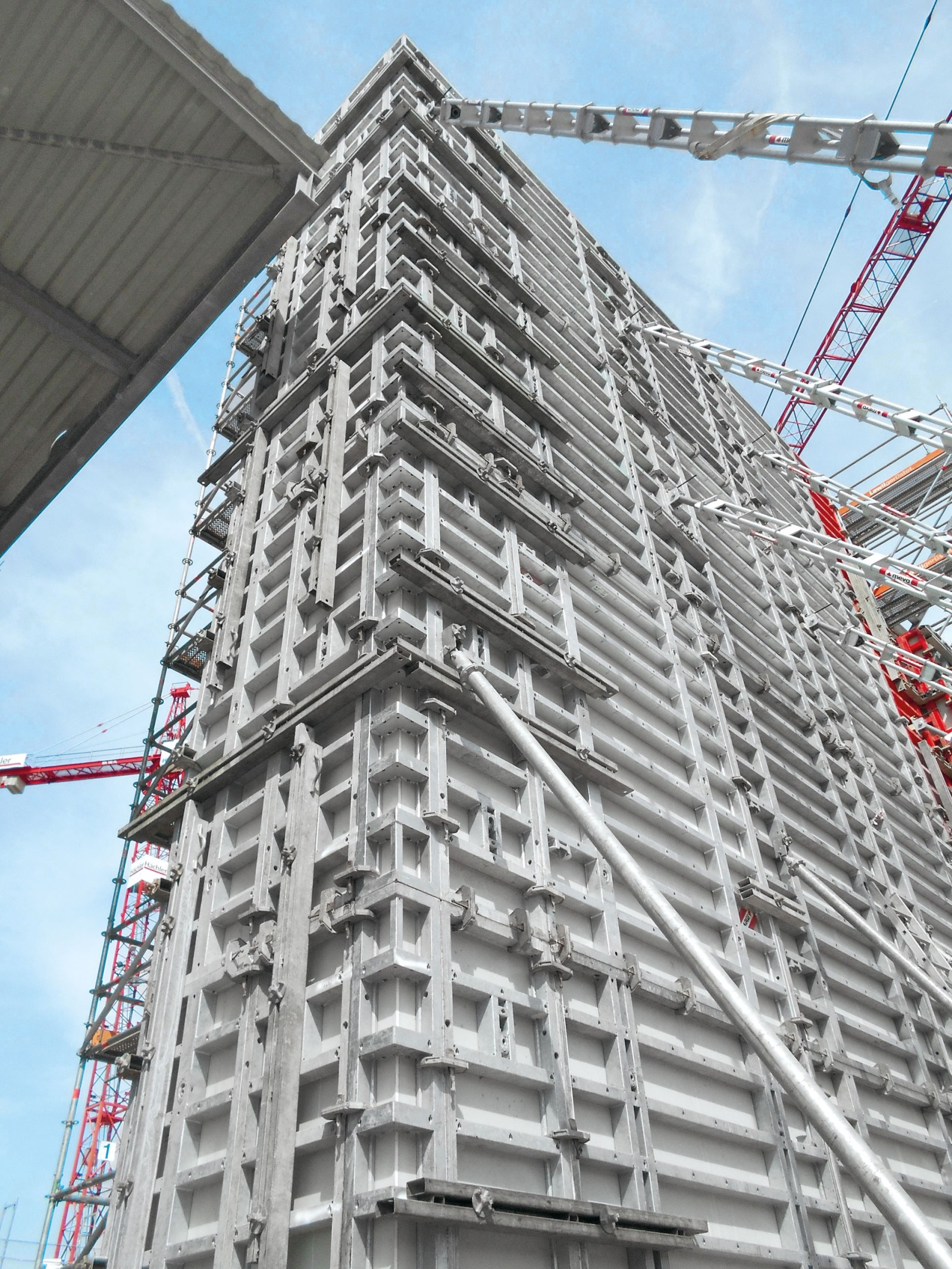

Das Bauunternehmen Hächler AG hat bei dem Projekt ganze Arbeit geleistet und vertraute aus Erfahrung auf die Leistungsstärke des Wandschalungssystems Mammut XT. Die Schalung mit der integrierten XT-Ankerstelle – zur einfachen Auswahl von drei Ankermöglichkeiten – lässt einen Frischbetondruck von 100 kN/m² und damit schnelle Betoniervorgänge mit großen Füllmengen zu.

Schneller mit Unternehmervariante
Ausgeschrieben war die Herstellung der Wände ursprünglich mittels Kletterschalung von jeweils ca. 4 m. Die Abteilung Hoch- und Tiefbau der Hächler AG hatte für die Ausführung der frei stehenden, 55  cm dicken Wände aber eine Unternehmervariante ausgearbeitet – mit einer ersten Betonage von 13,80  m Höhe sowie zwei weiteren von jeweils 4,05  m Höhe. Eine Entscheidung, von der alle Beteiligten profitieren sollten.

Die Betonage eines 13,80-m-Schritts beinhaltete jeweils rund 75  m³ Beton. Diese Menge wurde gedrittelt eingefüllt: Der erste Betoniervorgang erfolgte morgens um 6 Uhr. Nach einer Wartezeit für das Ansteifen des Betons folgten um 11 Uhr der zweite und um 14 Uhr der dritte Betoniervorgang.

Um die Schalung und die Ankerstäbe nicht zu überlasten, optimierte das erfahrene Hächler-Team in Zusammenarbeit mit dem Lieferanten die Beton­rezeptur zugunsten eines schnelleren Abbindens. So wurden die Prozesse massiv beschleunigt und die geforderten acht Monate Bauzeit gewährleistet.

Die Schalung wurde einseitig mithilfe des XT-Konus­ankerstabs 23 geankert, was ebenfalls den Aufwand vereinfachte und die Arbeit beschleunigte. Darüber hinaus wurden Kosten für den Bauherrn reduziert, da die individuelle Lösung weniger Armierungsstöße und Positionszuschläge beinhaltete.

Schnell und sicher mit Klapparbeitsbühnen

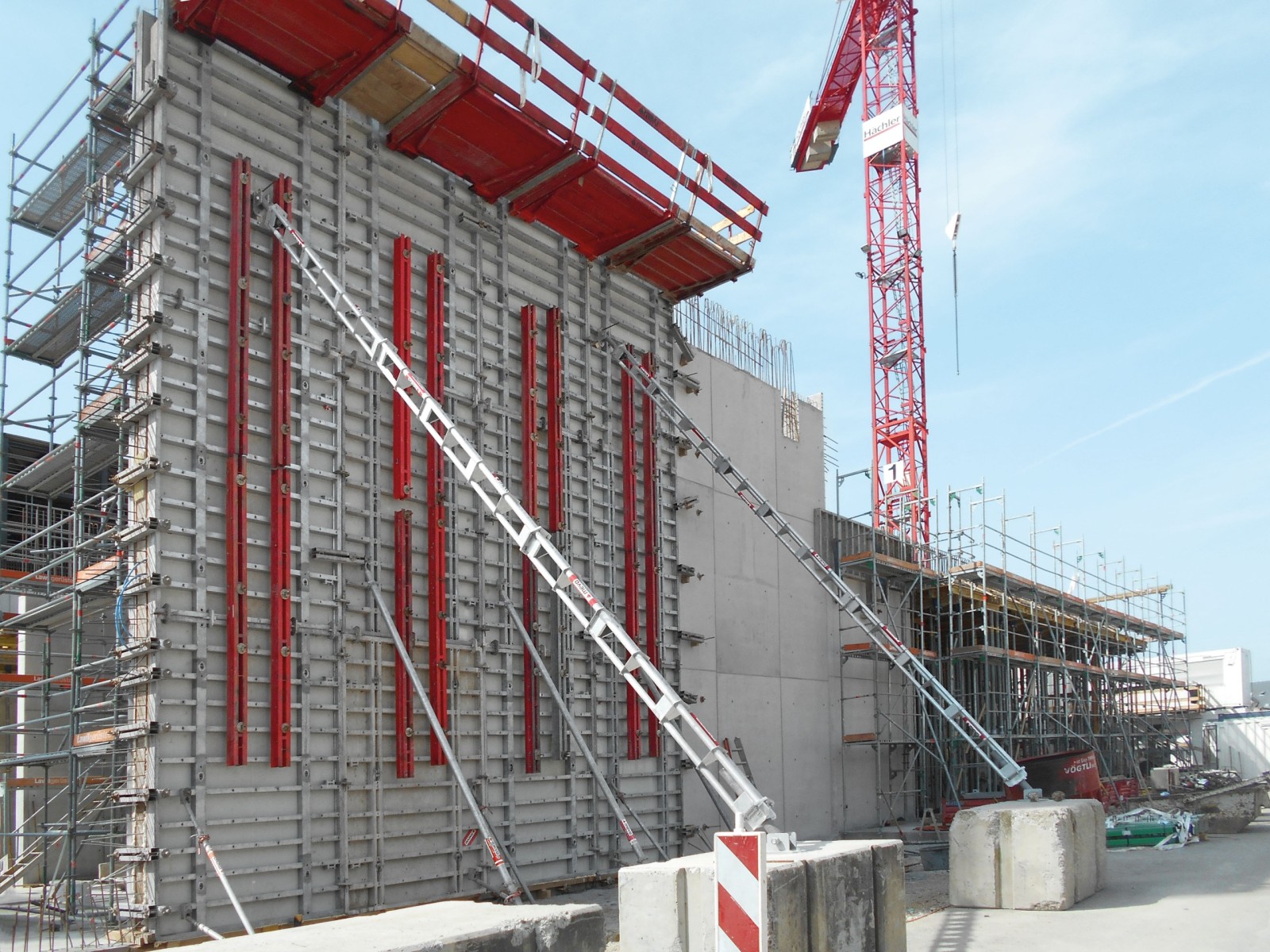

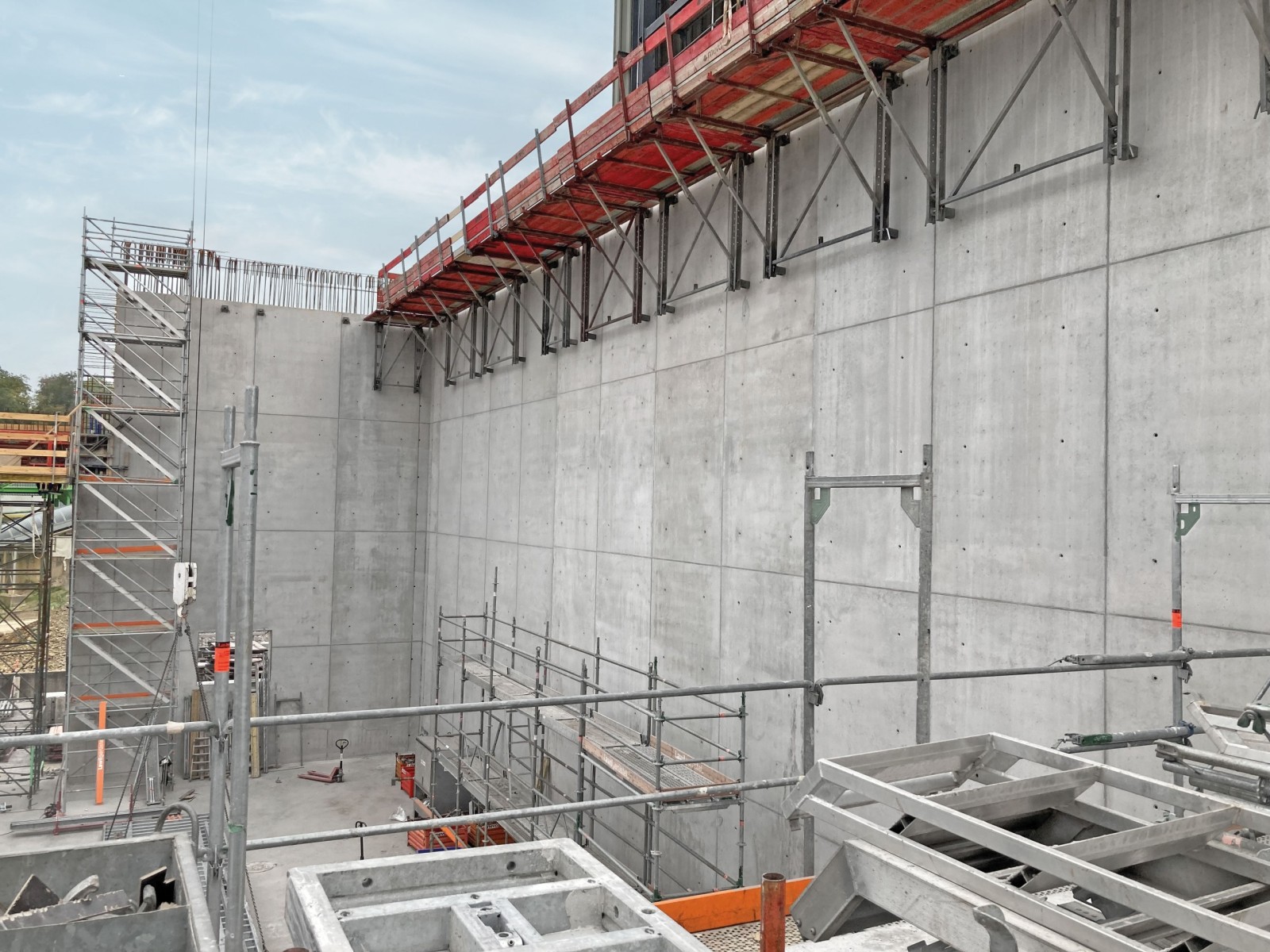

Mit den beiden weiteren Klettervorgängen von je 4,05 m wurde die Zielhöhe von 21,90 m Höhe erreicht. Hier leistete die Klapparbeitsbühne KAB wertvolle Hilfe, um mit geringem Montageaufwand den strengen Schweizer Sicherheitsanforderungen zu entsprechen. Die KAB ist schnell und direkt vom Stapel als Arbeits- und Schutzgerüst einsetzbar. Zusammengeklappt ermöglicht sie platzsparende Lagerung und effizienten Transport. KAB besteht aus vorgefertigten, klappbaren Konsolen, Belägen und einem klappbaren Geländer.

Der Rohbau wurde pünktlich fertiggestellt, die Wände erstrahlen in hervorragender Qualität. „Wir sind stolz auf das Resultat“, so Dario Scimonetti, Abteilungsleiter Hoch- und Tiefbau der Hächler AG, über die erfolgreiche Umsetzung dieses Projekts.

Verwendete Systeme:

• Wandschalung Mammut XT
• Klapparbeitsbühne KAB
• Schrägstütze Triplex

Projekt:
Neubau PET-Sortieranlage, Unterengstringen, Schweiz

Bauunternehmen:
Hächler AG Hoch- und Tiefbau, Wettingen, Schweiz

Planung und Betreuung:
MEVA Schalungs-Systeme AG, Seon, Schweiz
