Modern trifft historisch

Sehenswerte Kombination: Ruine wird zum schmucken Campus-Bau

Der Amtsberg im vogtländischen Plauen hat sich in den vergangenen Jahren verändert. Ein unansehnlicher Gefängnisbau wurde abgerissen, das einstige Amtsgericht zur Staatlichen Studienakademie mit Lehr- und Laborgebäude umgebaut. Nun bekommen auch die nackten Überreste des im Zweiten Weltkrieg zerstörten Plauener Schlosses ein attraktives neues Gewand: Die historische Bausubstanz aus dem 17. Jahrhundert und moderne Architektur gehen eine sehenswerte Verbindung ein. Der neue Erweiterungsbau integriert das alte Gemäuer und rückt es in ein neues Licht.

Beim Anblick des Rohbaus deutet nichts darauf hin, dass einige Herausforderungen zu stemmen waren. Der Begriff „Bauen im Bestand“ bekam hier eine neue Bedeutung: Die aufwendig sanierten Ruinenwände, der Nordturm und die Wehrmauer stehen unter Denkmalschutz und durften keineswegs belastet oder beschädigt werden. Um den Neubau tragen zu können, mussten zunächst eine Bohrpfahlgründung und darauf ein entsprechendes Fundament erstellt werden. Ein bestehender Gewölbekeller, der keine Lastabtragung ermöglichte, erforderte eine Sonderlösung: Die Decke wurde mit Stahlträgern überbrückt und somit eine Aufstell-ebene für die Schalung der darüberliegenden Decke geschaffen.

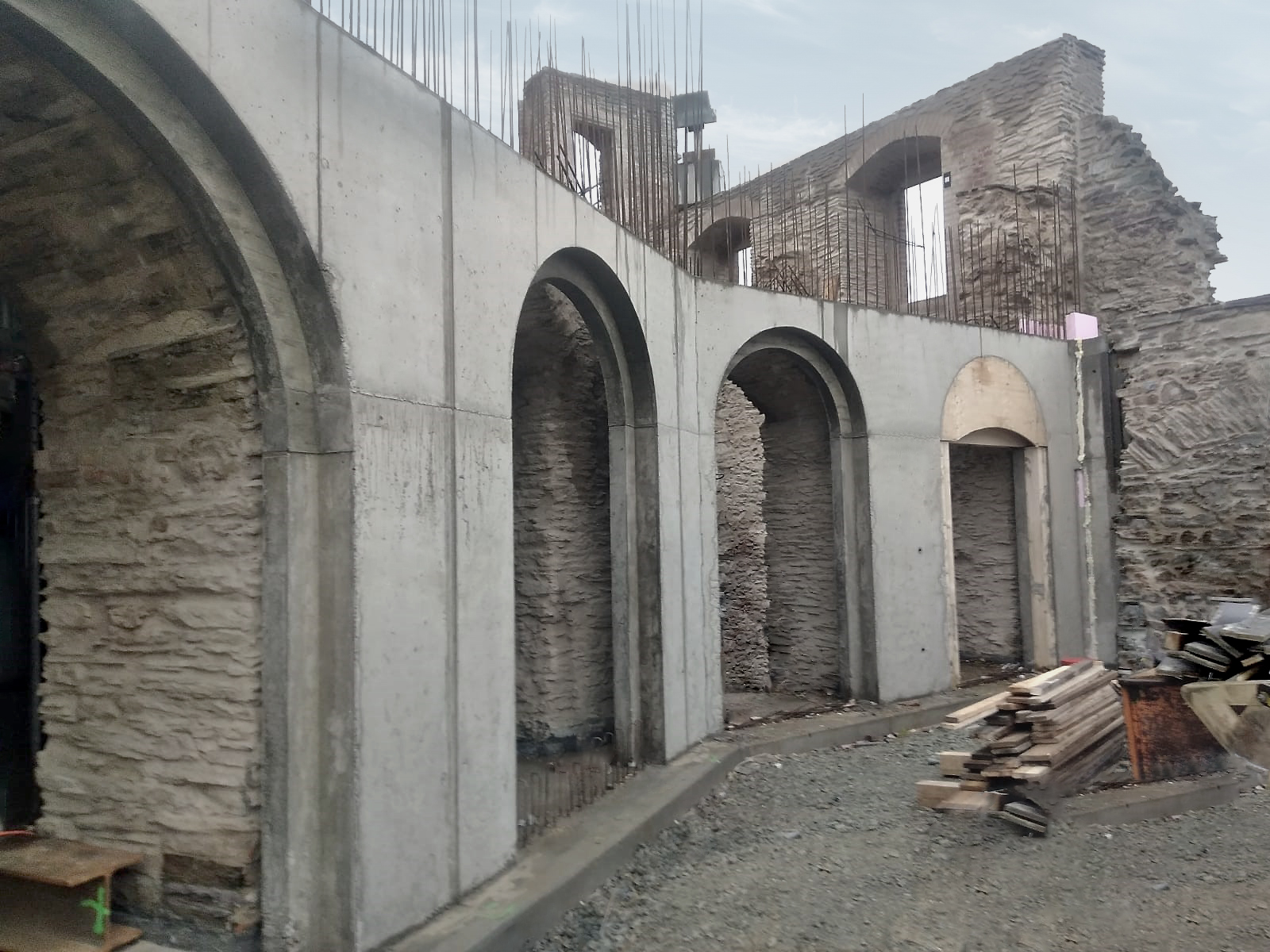

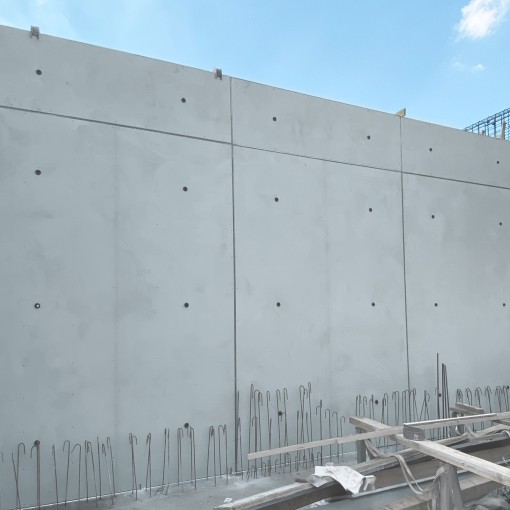

Der Mehrzweckbau reicht über drei Geschosse und über den Ruinenbestand hinweg. Die Anforderungen an die Betonwände sahen saubere Oberflächen mit geregelten Stößen vor. Wo bis auf wenige Zentimeter an die alte Substanz herangebaut werden sollte, wurden Halbfertigteile genutzt. Die Großflächenschalung Mammut 350 kam überall dort zum Einsatz, wo es die Platzverhältnisse zuließen.

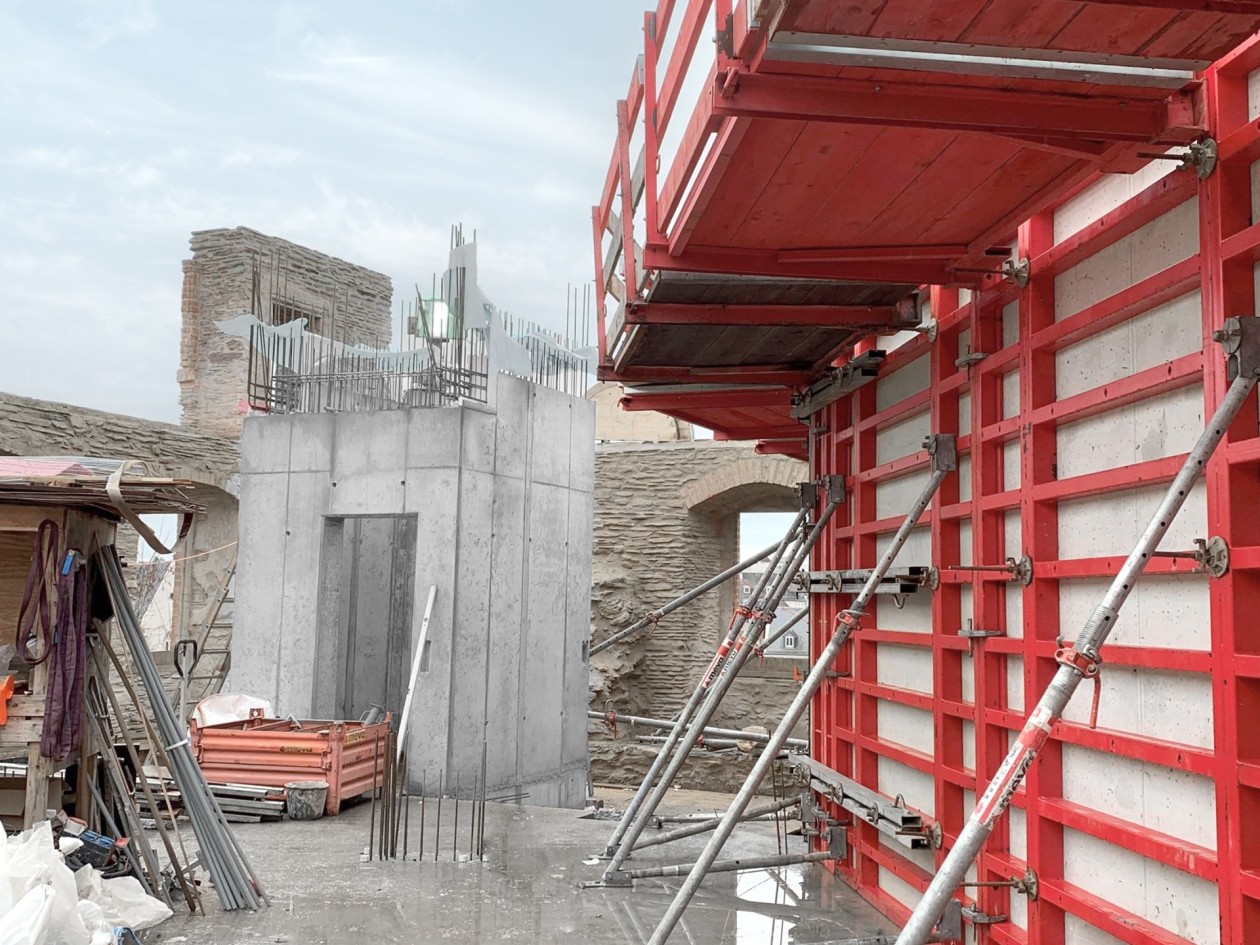

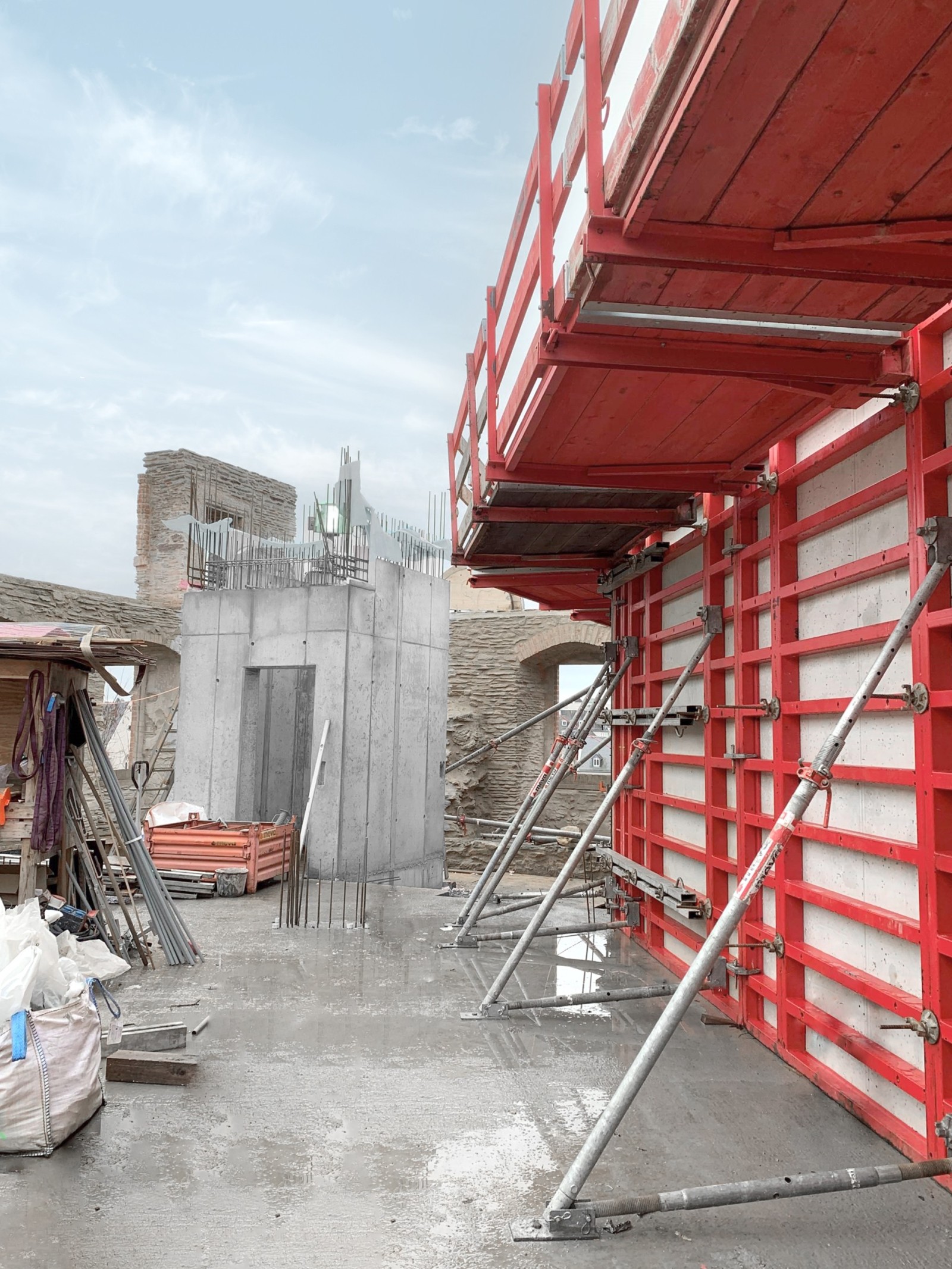

Da grundsätzlich wenig Möglichkeiten zur Abstützung der Schalung bestanden, war insbesondere die Errichtung der 12,90 m hohen Giebelwände mit einer Betonierhöhe von 11,30 m eine Herausforderung – zumal unmittelbar am Abhang des Schlossbergs gearbeitet werden musste. MEVA schlug vor, mehrere Schalungsschritte unter Einsatz von Plattenankern und Triplex-Schrägstützen vorzunehmen. Im Einsatz war die Wandschalung StarTec aus dem Eigenbestand von SP Bau. Die Stellschalung wurde zunächst komplett und über volle Breite aufgebaut und nach innen abgestützt. Dann wurde die Abstützung teilweise demontiert, die Schließschalung gestellt und ihrerseits abgestützt. Nach der erfolgten Betonage wurde ausgeschalt und die fertige Wandplatte im weiteren Baufortschritt mit Triplexstützen und Einbauteilen gesichert, ehe der nächste Abschnitt vorgenommen wurde. Klapparbeitsbühnen KAB sowie die Betonierklappbühnen BKB von MEVA sorgten hier für Arbeitssicherheit in der Höhe.

Einschalen mit minimalen Passflächen

Für die Herstellung der Decken nutzte SP Bau MevaDec-Schalung und MEP-Traggerüste aus Eigenbestand. Da die leichte, kraftschonend anwendbare MevaDec an kein starres Raster gebunden ist, war das Einschalen mit minimalen Passflächen möglich. Die vordefinierten Abstände für Baustützen sorgten für Sicherheit mit optimiertem Materialvorrat und größtmögliche Bewegungsfreiheit.

Das Ergebnis der Arbeit von SP Bau kann sich sehen lassen. Wo einst die Vögte des bedeutenden sächsischen Handelszentrums Plauen herrschten und residierten, besuchen künftig 400 Studenten eine moderne Bibliothek, das Archiv, die Mensa und den Hörsaal Audimax im attraktiven Ambiente.

Verwendete Systeme:

• Deckenschalungssystem MevaDec
• Wandschalungssystem StarTec
• Wandschalungssystem Mammut 350
• Traggerüstsystem MEP
• Klapparbeitsbühne KAB
• Betonierarbeitsbühne BKB
• Schrägabstützung Triplex

Bauunternehmen:
SP Bau GmbH, Lengenfeld (D)

Projekt:
Multifunktionsgebäude, Staatl. Studienakademie, Plauen, Deutschland

Schalungsplanung:
MEVA Schalungs-Systeme GmbH, Niederlassung Berlin
