Klatring sikkert og fleksibelt
MDBI Construction Corporation (MDC and BBI Joint Venture)
Selv ekstreme forhold – såsom tyfonen Karen, der fejede hen over byggepladsen – stoppede ikke fremskridtene takket være MEVA’s MAC-klatresystem.
Målet
At levere to af udviklingens store projekter på trods af udfordrende forhold
Ayala Triangle Gardens Diamond-byggeriet er et enormt 126.500 m² stort projekt i hjertet af Makati, et tætbefolket bydistrikt i Manila. Det 25 etager høje femstjernede hotel og den 194 m høje kontorbygning på 41 etager er to af de store projekter på stedet, der har en usædvanlig buet form. Opførelsen af bygningskernerne ville kræve en af de største kontinuerlige betonarbejder i virksomhedens historie, som blev udført på toppen af tyfonsæsonen.
Projektet
Resumé:
MAC-klatresystemet var i stand til at støbe de buede bygningskerner på trods af den komplekse geometri, de udfordrende vejrforhold og den krævende tidsplan for støbning.
Udfordring:
Den buede bygningsgeometri gav anledning til sikkerhedsmæssige betænkeligheder, da MGS-H-screeningssystemet primært er udviklet til ortogonale bygningsfodaftryk. Derfor var det nødvendigt at omarbejde systemets forankring for at gøre det sikkert. Desuden lå stedet i et byområde og var stærkt indsnævret af to store trafikårer på hver side af stedet. En yderligere komplikation var tyfonsæsonen i regionen, som kunne øge vindbelastningen drastisk og dermed bringe klatresystemets sikkerhed i fare.
Løsningen
- Teknisk ekspertise til komplicerede situationer
a) Fleksible designs til kompleks geometri

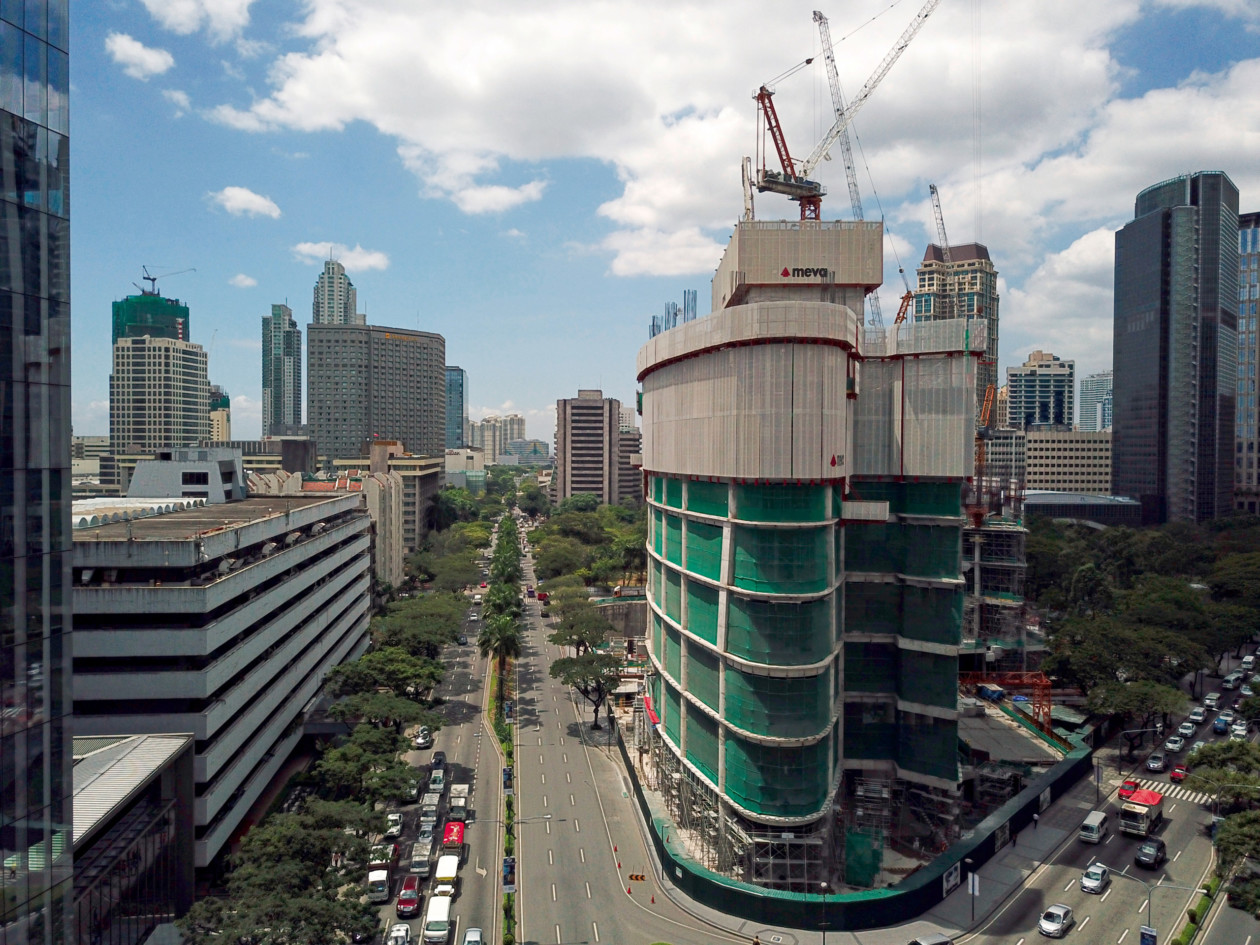

Det første spørgsmål, der skulle løses, var bygningsvæggens geometri. Da bygningen havde buede sider og skarpt afrundede ender, var designet af MAC-klatresystemet ikke ligetil og krævede omhyggelig planlægning. MEVA samarbejdede med MDBI om at udtænke en sikker og fleksibel forankringsløsning til den buede bygningsfront. Dette gjorde det muligt at træffe foranstaltninger på forhånd til alle de forankringer, der var nødvendige for at sikre de 47 MGS-skinnestyrede screeningsenheder.b) Stærk teknisk viden med henblik på øget sikkerhed

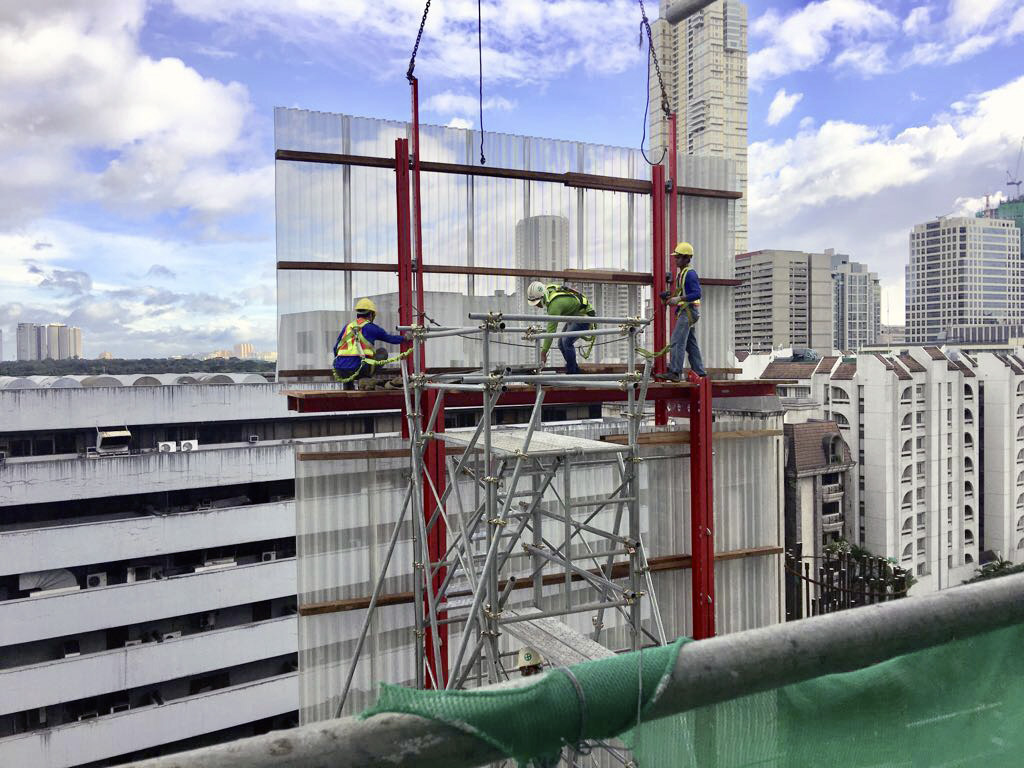

MGS-enhederne er 6,5 m brede og omfatter arbejdsplatforme i flere niveauer til efterspænding og andre arbejder. De spiller en vigtig rolle for at sikre arbejdstagernes sikkerhed på det automatiserede MAC-klatresystem. En anden faktor, der skulle tages i betragtning i forbindelse med dette projekt, var vejrforholdene. Da MEVA-ingeniørerne undersøgte referencedata for stormvejrshændelser i Manila-regionen, vidste de, at en perforeret udvendig beklædning var en absolut nødvendighed for at modstå de høje vindbelastninger.
- Fleksibel montering og justering på stedet

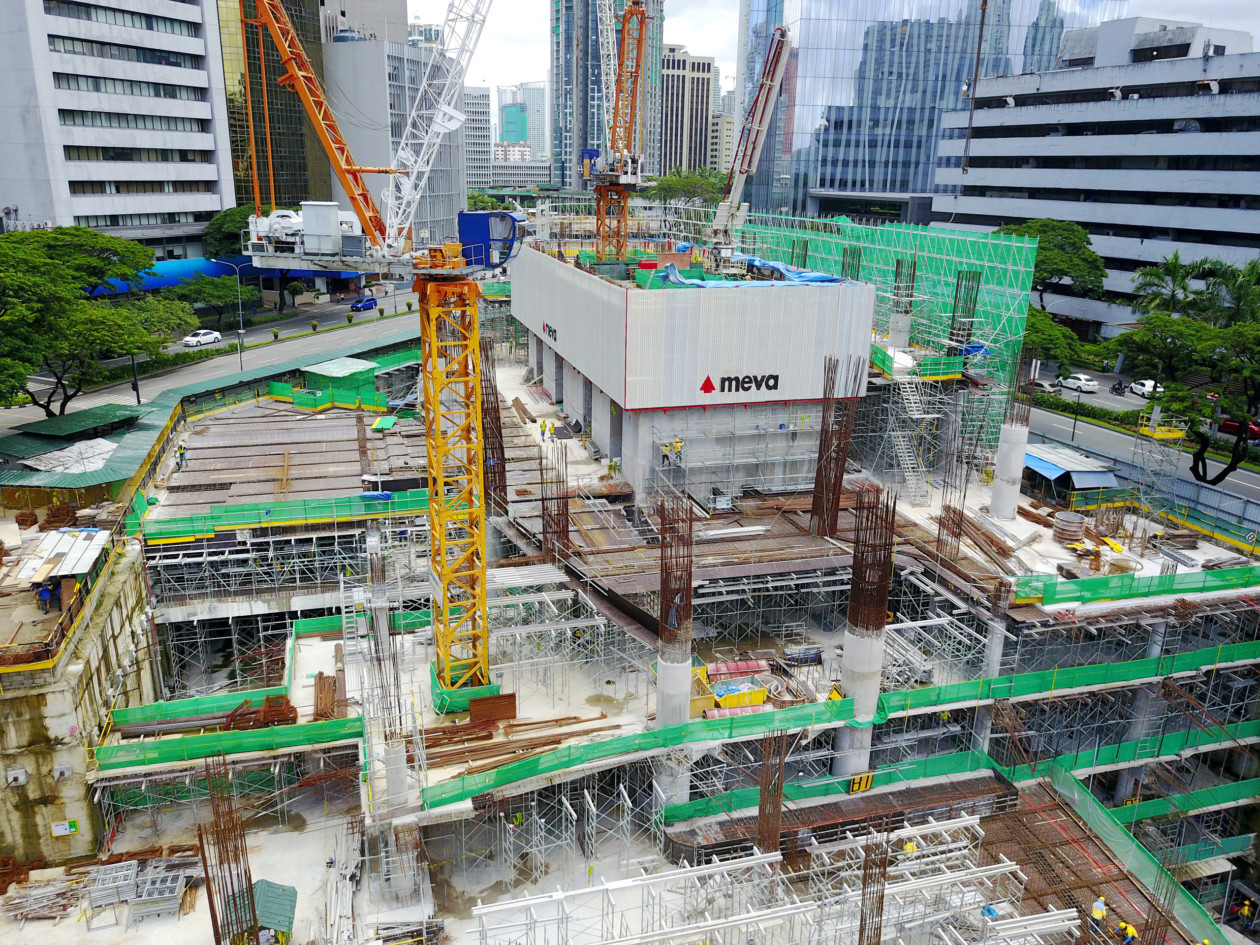

Leveringen og monteringen af MEVA-systemerne krævede også ekstrem præcision på grund af den begrænsede adgang til stedet. En omhyggelig forudgående planlægning gjorde det muligt at tage højde for de komplekse geometrier og rumlige begrænsninger i monteringsprocessen på stedet. På denne måde kunne systemet monteres inden for den tilgængelige plads og uden at påvirke andre byggeaktiviteter på stedet.
- Robuste produkter til krævende applikationer
Bygningens kerner krævede en kontinuerlig betonudstøbning for at kunne overholde de ambitiøse tidsplaner. Dette krævede et 52 timers betonmaraton på stedet, hvor der blev lagt over 9 727 m³ beton. Dette var en udfordring i sig selv, men arbejdsforholdene blev forværret af tyfonen Karen, som fejede hen over byen under arbejdet. MEVA-systemerne fungerede imidlertid som planlagt og leverede en pålidelig, fleksibel og sikker drift.
Resultatet
På trods af de ekstreme forhold på stedet lykkedes det at placere kernen sikkert. Da kernen steg fremad, måtte projektgruppen faktisk sænke tempoet i arbejdet med kernevæggen for at give resten af strukturen tid til at følge med det hurtige tempo, som MAC-systemet satte. I sidste ende var MEVA-systemet på stedet indtil maj 2019, og byggeriet åbnede i januar 2020 som planlagt.
Den hurtige fremgang i det 41 etager høje kontorkompleks er et bevis på MAC-systemets effektivitet, og vores MGS-afskærmning gav et sikkert og produktivt arbejdsmiljø for projektteamet på fire etager.
Mark Rose, Regionsdirektør for Asien og Fjernøsten, MEVA
Udvalgte produkter
Kunde:
MDBI Construction Corporation (MDC and BBI Joint Venture)
Projekt:
Ayala Triangle Gardens Diamond Development
Placering:
Makati, Manila, Filippinerne
Forretningsleder:
Ayala Land Inc.
Teknik og support:
MEVA Formwork Systems Haiterbach, Asien og Stillehavsområdet Fjernøsten
