Ekstraordinært design af stadion

Målet

At skabe et dynamisk, spændende og usædvanligt stadion for FC Felcsút

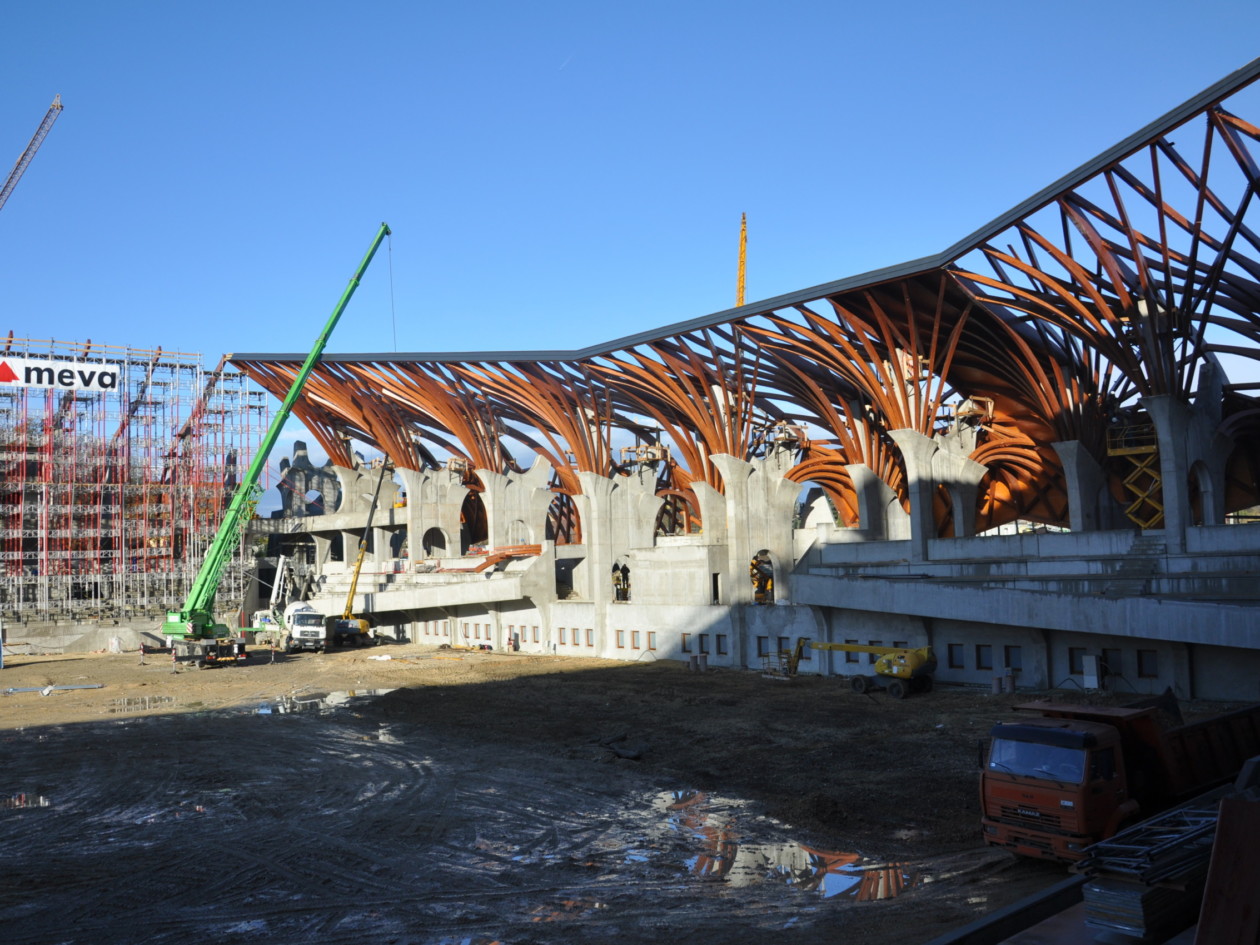

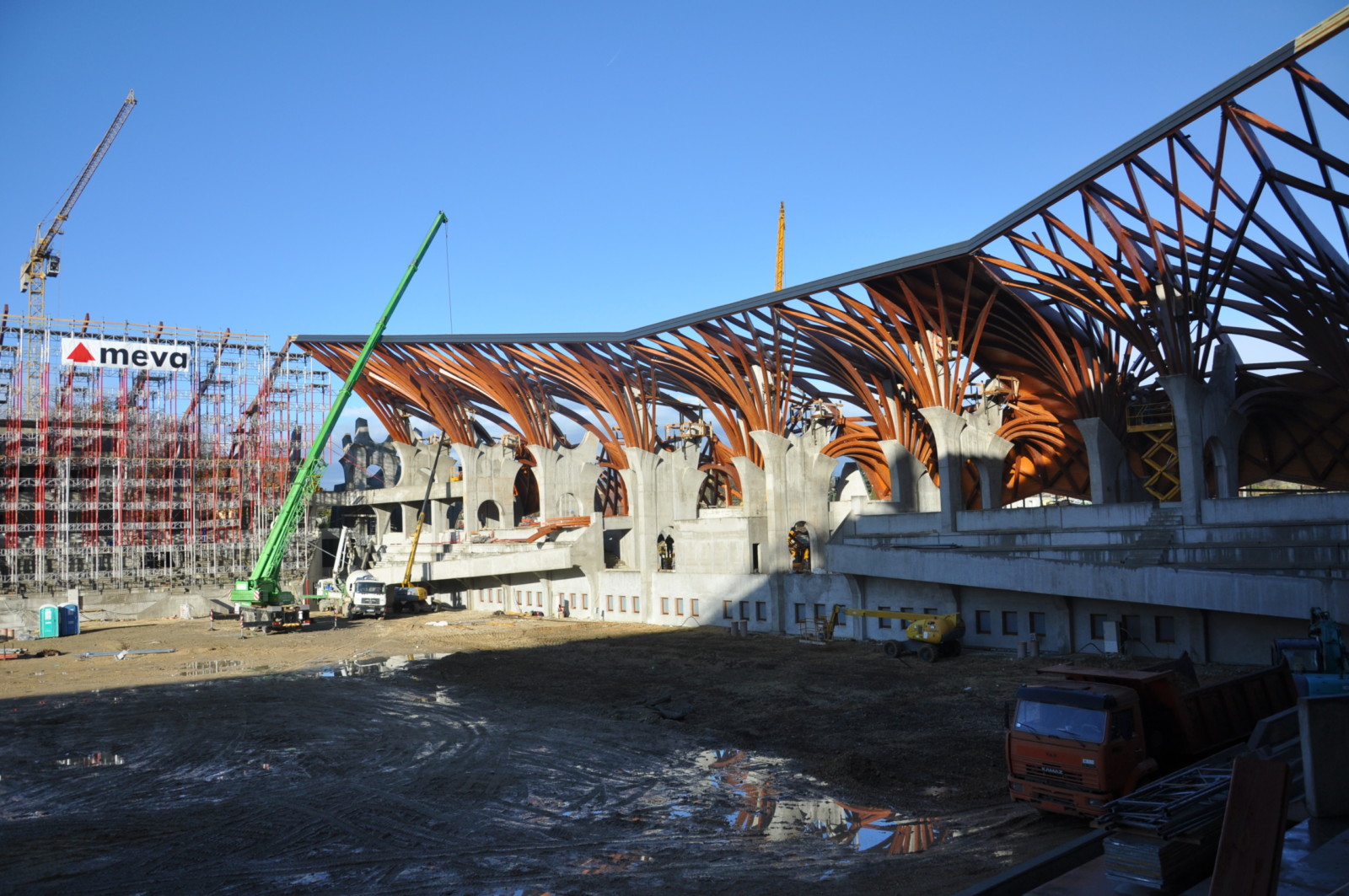

Det nye hjemmestadion for Felcsút’s lokale fodboldhold er en dynamisk kombination af beton og træ – usædvanligt nok er det skrå tribunetag understøttet af markante træbuer, der flyver over siddepladserne.

Projektet

Resumé:
Det nye stadion vil have plads til 3.500 tilskuere under tribunens tag. Sammen designede entreprenøren og MEVA et udkraget afstivningssystem, der gjorde det muligt at støbe tagstøtterne uden at beskadige spillepladsen. Pladerne til stadionets nederste niveauer blev også støbt med en begrænset mængde pladeforskalling for at spare materialer og lagerplads på stedet.

Udfordring:
Støbning af tribune taget var en særlig teknisk udfordring, da installationen af spillepladsen allerede var begyndt, og enhver afstivning ville beskadige den. Desuden var der begrænset lagerplads på stedet, så det var nødvendigt at minimere forskallingsmaterialerne.

Løsningen

1. Fleksible forskallingsløsninger


   Med 28.000 m2 vægge, der skulle støbes – nogle af dem var op til 3,7 m høje – og 17.000 m2 plader, der skulle støbes, samt søjler og tagplader, var der brug for en bred vifte af fleksible forskallingsløsninger for at opfylde arkitekternes vision.

   Med et toårigt byggeprogram at levere valgte entreprenøren at drage fordel af MEVA’s RentalPlus-ordning, som ville dække alle reparationer og reducere tid, arbejde og administrative omkostninger.

   De valgte forskallingsløsninger omfattede den kraftige Mammut vægforskalling, som blev kombineret med StarTec-vægpaneler og STB 450-støtterammen.

   StarTec-panelerne blev sat sammen for at færdiggøre 20-30 m lange vægplader i én enkelt støbning, hvilket understøttede den stramme tidsplan. Hvor der var behov for synlig beton, blev der anvendt MEVA WTS 20 med alkus fuldplastbeklædning. Derudover blev der også valgt MevaDec– og MevaFlex-pladesystemer, CaroFalt-søjleforskalling, MEP HD-støttetårne og R630-push-pull-støtter.




2. Optimeret design af forskalling til plader


   For at spare tid og plads blev pladerne til stadionets nederste etager nøje planlagt for at optimere de nødvendige materialer. MevaDec-pladesystemet blev valgt på grund af dets evne til at blive afmonteret tidligt samt dets hurtige og nemme afmonteringsproces.

   Ved at tilrettelægge støbningerne i cyklusser på 600 m2 kunne pladerne fjernes blot tre dage efter støbningen og genbruges andre steder. Det betød, at de 17 000 m2 plader kunne støbes med et lager på kun 1 200 m2 MevaDec-pladesystem.




3. Innovative tekniske tilgange

   a) Stærke afstivningsløsninger til at håndtere høje vindbelastninger
   Under opførelsen var det nødvendigt at støtte tribunes trætag midlertidigt. Højden af understøtningerne betød imidlertid, at der ville være store vindbelastninger – understøtningerne skulle være 20 m høje på den østlige side af tribunen og 24 m høje på den vestlige side.

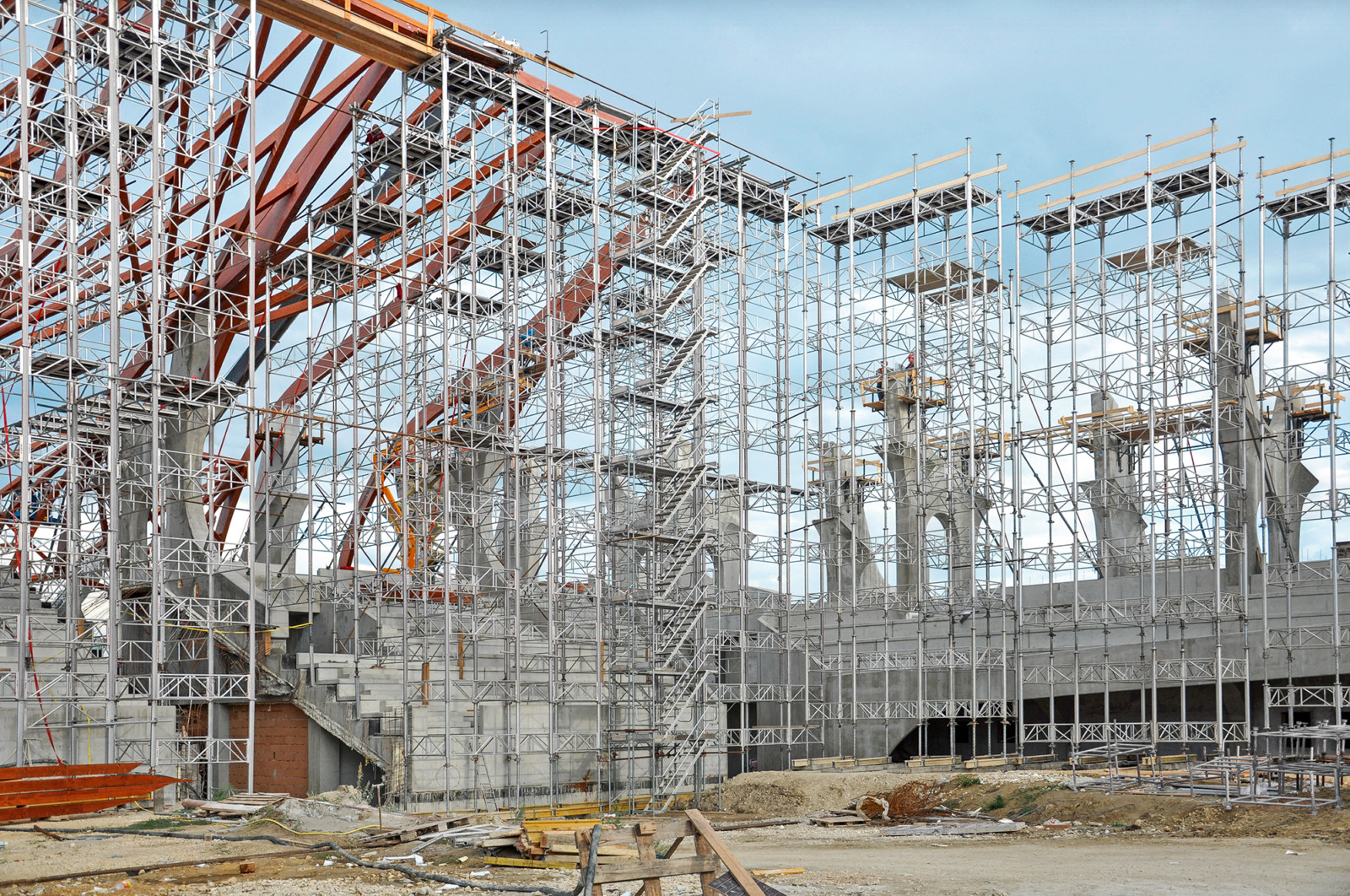

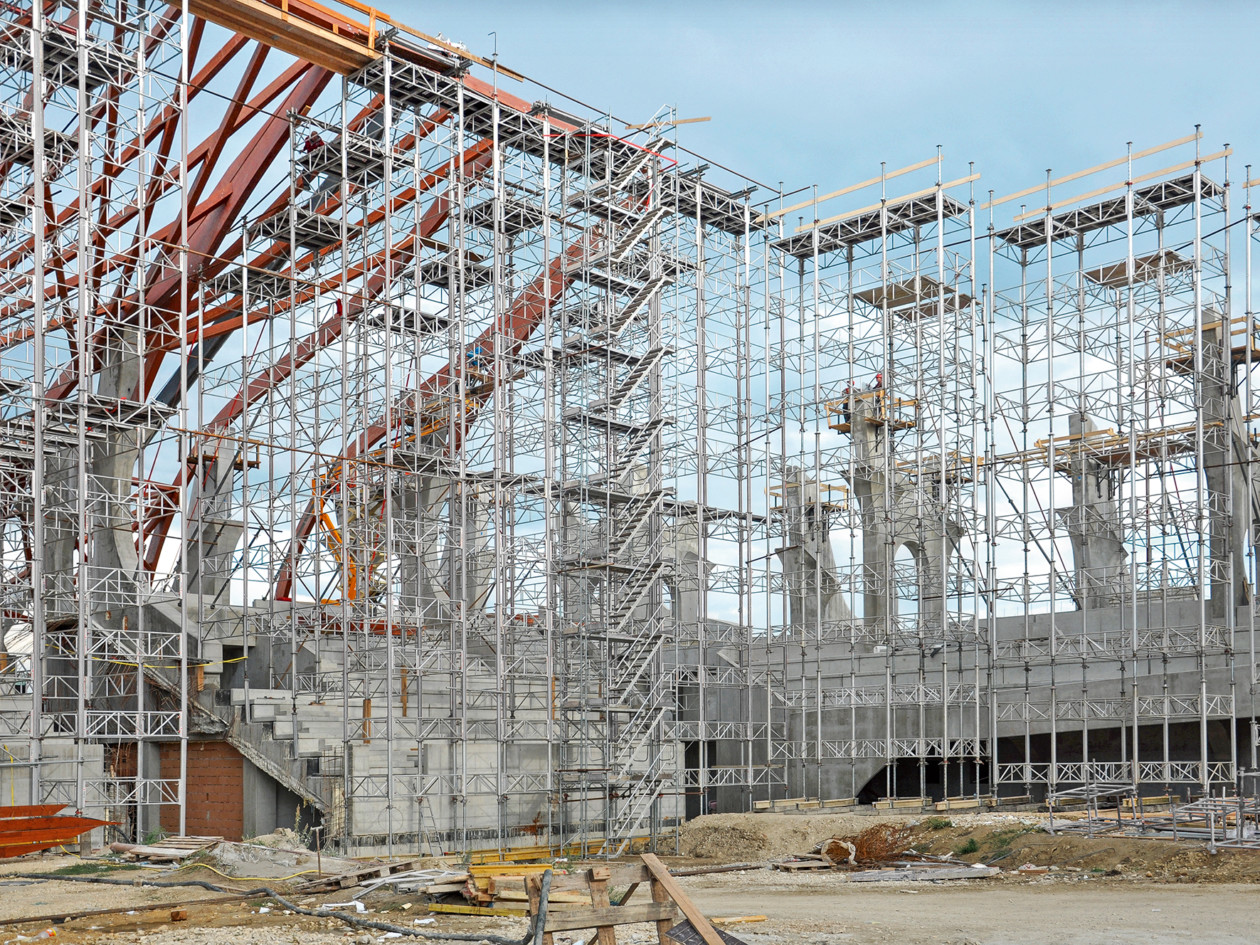

   Dette blev opnået med MEP-støttetårne, som viste sig at være ideelle som fritstående understøtninger takket være deres stive rammer. Støtterne blev forankret til betonkonstruktionerne ved hjælp af R630 push-pull-støtter og spændbånd. På denne måde var de sikret og kunne modstå både vindbelastningen og tagbelastningen.

   b) Innovative tekniske løsninger for at muliggøre samtidige byggeaktiviteter


   Den vestlige del af stadionets tribune var en særlig udfordring. MEP-støttetårnene kunne ikke hvile på jorden, fordi beplantningen af plænen på spillepladsen allerede var begyndt, og tårnene ville have skadet plænen og forsinket denne del af arbejdet.

   For at løse dette problem placerede ingeniørerne MEP-støttetårnene (der nåede 2,2 m over banen) højere oppe og fastgjorde dem til de tårne, der allerede var på plads under tribunen. De ekstra belastninger blev håndteret ved hjælp af push-pull-støtter og søjleforbindelser.




4. Specialiseret forskalling til arkitektoniske anvendelser

   a)Friformede tagsøjler
   De usædvanligt formede søjler, som støttede trætaget, krævede en særlig stålforskalling for at skabe de frie former. Hvor det var muligt, blev alle standard 60 x 60 cm store søjler formet ved hjælp af CaroFalt-søjleforskallingssystemet.

   b) Arkitektonisk beton med synlig facade
   Væggene i stueetagen blev efterladt fritliggende som støbt og krævede en arkitektonisk finish af høj kvalitet. For at opnå dette brugte entreprenøren MEVA WTS 20 bjælke- og facadevægsystemet, som leveres med den glatte alkus-plastbeklædning for at opnå den ønskede finish.

   c) Skråtliggende gulvplader
   Stueetagen og tribunen havde skrå gulve, hvilket krævede en anden løsning end de andre plader i projektet. Entreprenøren besluttede sig for den konventionelle bjælkemetode med MevaFlex og en beklædning af krydsfinerplader på grund af den fleksibilitet, som den gav, og som gjorde det muligt at opnå den præcise gulvvvinkel under støbningen.

Resultatet

Projektet blev leveret på kun to år på trods af arkitekturens kompleksitet og arbejdets omfang. Projektet er siden blevet beskrevet som et af verdens smukkeste stadioner takket være det problemfri samspil mellem betonkonstruktionen og det unikke trætag.
